Стиральные машины марки Атлант известны своей надежностью и долговечностью, однако, как и любое другое оборудование, они могут нуждаться в ремонте. Одной из распространенных проблем является выход из строя ТЭНа (трубчатого электрического нагревателя), что может привести к неправильной работе устройства и ухудшению качества стирки. В этой статье мы подробно рассмотрим, где находится ТЭН в стиральной машине Атлант, как его аккуратно извлечь и заменить, а также поделимся информацией о том, где можно приобрести новый нагревательный элемент и его стоимость. Знание этих нюансов поможет вам самостоятельно справиться с ремонтом и сэкономить на услугах мастеров.
Что это такое и зачем он нужен?
Аббревиатура ТЭН расшифровывается как «трубчатый электронагреватель». Это устройство имеет форму трубки, напоминающей буквы W или V, внутри которой расположена спираль. Пространство внутри заполнено кристаллической окисью магния, которая служит изолятором и повышает теплопроводность.
Снаружи ТЭН защищен специальным покрытием. Его концы соединены с контактами, через которые подается электрический ток. Рядом с ТЭНом установлен термодатчик, контролирующий температуру нагрева.
Когда ТЭН включается, он нагревает воду до заданной температуры. Команды для работы он получает от электронного модуля, с которым соединен проводами. Как только температура жидкости в барабане достигает необходимого уровня, термодатчик отправляет сигнал на плату управления, которая передает его ТЭНу. После этого нагреватель отключается, и стирка продолжается в соответствии с установленными параметрами.
ТЭН не всегда активен. Если пользователь выбрал программу стирки в холодной воде, этот элемент останется неработающим.
Признаки неисправности нагревательного элемента
Неисправность ТЭНа или его неправильная работа могут проявляться через следующие симптомы:

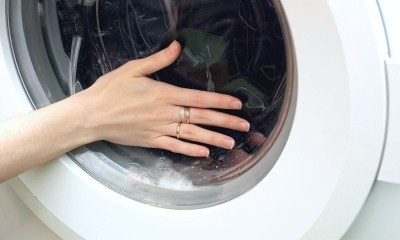

- Вода не нагревается и остается холодной на протяжении всего цикла. Это легко определить, прикоснувшись к стеклу дверцы.
- Нагрев происходит, но он недостаточный. Например, при установленной температуре 90 градусов фактическая температура не превышает 60 градусов.
- Во время работы устройства слышен треск, что может указывать на «пробой» ТЭНа.
- При включении устройства ощущается запах гари.
- На дисплее появляется код F, указывающий на ошибку нагрева воды, что может свидетельствовать о проблеме с ТЭНом или температурным датчиком.
- При прикосновении к корпусу стиральной машины возможен удар током.
Если вы заметили один или несколько из этих признаков, это основание для проверки работоспособности ТЭНа.
Косвенным признаком неисправности ТЭНа может быть короткое замыкание, приводящее к выбиванию автомата на счетчике при каждом включении стиральной машины.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Отключите стиральную машину от сети. | — |
| 2 | Слейте воду из бака через сливной шланг. | Ведро или емкость для воды |
| 3 | Снимите заднюю панель стиральной машины. | Отвертка |
| 4 | Найдите ТЭН и отсоедините провода. | Отвертка, плоскогубцы |
| 5 | Открутите крепления ТЭНа и извлеките его. | Отвертка |
| 6 | Установите новый ТЭН на место старого. | Отвертка |
| 7 | Подсоедините провода к новому ТЭНу. | Плоскогубцы |
| 8 | Установите заднюю панель на место. | Отвертка |
| 9 | Подключите стиральную машину к сети. | — |
| 10 | Проверьте работу машины в режиме стирки. | — |
Интересные факты
Вот несколько интересных фактов о замене ТЭНа в стиральной машине Атлант:
-
Доступность и простота: В стиральных машинах Атлант ТЭН обычно расположен в легко доступном месте, что позволяет владельцам самостоятельно производить замену без необходимости вызывать мастера. Это может сэкономить время и деньги, особенно если у вас есть базовые навыки работы с инструментами.
-
Влияние на эффективность стирки: Неисправный ТЭН может привести к снижению температуры воды, что, в свою очередь, влияет на качество стирки. Замена ТЭНа не только восстанавливает нормальную работу машины, но и помогает сохранить эффективность стирки, особенно при использовании моющих средств, требующих определенной температуры воды.
-
Предотвращение дальнейших поломок: Регулярная проверка и замена ТЭНа могут предотвратить более серьезные поломки стиральной машины. Например, перегрев или короткое замыкание из-за неисправного ТЭНа могут повредить другие компоненты, такие как насос или электронные платы, что приведет к более дорогому ремонту.
Где находится деталь?
Чтобы обнаружить ТЭН, необходимо снять заднюю панель стиральной машины Атлант. Электрический нагреватель находится в нижней части устройства, слева от бака. Для него предусмотрено специальное гнездо.
В некоторых моделях стиральных машин Атлант ТЭН установлен в нижней части бака. Рядом с ним расположены цветные провода, соединяющиеся с платой управления, а также температурный датчик.
Как вытащить из стиралки?
Чтобы демонтировать ТЭН, вам понадобятся следующие инструменты:
- крестовая отвертка;
- плоская отвертка;
- гаечный ключ на 8;
- смазка — рекомендуется использовать ВД-40, если болты сильно заржавели;
- мультиметр.
Не откладывайте ремонт ТЭНа. Неисправная деталь может привести к поломке платы управления, стоимость которой в три раза превышает цену электронагревателя.
Для снятия ТЭНа следуйте этим шагам:
- Отключите устройство от электросети.
- Слейте оставшуюся в барабане воду, используя аварийный шланг.
- Закройте кран подачи воды.
- Отсоедините наливной шланг и извлеките сливной шланг из канализационного стока.
- Открутите болты, фиксирующие заднюю стенку, снимите ее и отложите в сторону.
- Найдите ТЭН. Если доступ к детали затруднен из-за ремня, снимите его.
- Проверьте, насколько плотно контакты прилегают к клеммам ТЭНа. Если один из них ослаб, верните его на место и проверьте работоспособность устройства. Если нагрева нет, продолжайте процесс снятия детали.
- Открутите центральную гайку и извлеките датчик температуры.
- Продавите болт внутрь для разгерметизации уплотнителя.
- Аккуратно, с легкими раскачиваниями, извлеките ТЭН из гнезда.
При извлечении ТЭНа из посадочного места будьте осторожны, чтобы не повредить его. Чрезмерная сила в месте перегрева может привести к отломлению трубки, что усложнит извлечение оставшихся частей.
Как заменить?

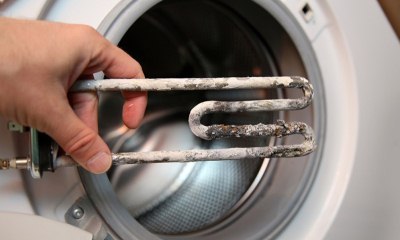

После извлечения нагревателя из его места установки важно осмотреть его на наличие накипи. Если накипи много, но нет признаков сгорания, следует очистить деталь от налета.
Для этого приготовьте раствор уксусной кислоты, в который поместите трубку, а затем проверьте ее работоспособность.
Наиболее удобно это сделать с помощью мультиметра. Сопротивление должно находиться в диапазоне 24-40 Ом. Если значение ниже, потребуется заменить деталь.
Порядок действий следующий:
- Приобрести новый ТЭН.
- Осмотреть паз, где был установлен нагреватель. Обычно в процессе эксплуатации в нем скапливаются пыль и грязь. Удалите их с помощью кисти.
- Нанести смазку на резиновый уплотнитель и на паз.
- Установить новый нагреватель.
- Закрепить температурный датчик.
- Затянуть крепежи и подключить провода.
- Установить заднюю панель и вернуть все болты на место.
После подключения стиральной машины к коммуникациям необходимо проверить работу нагревателя. Для этого запустите цикл стирки без белья. Температура воды должна быть не ниже 60 градусов. Если нагрев происходит корректно, значит, ремонт завершен успешно.
Смотрите видеоинструкцию о том, как заменить ТЭН в стиральной машине Атлант:
Особенности для приборов с вертикальной загрузкой
В процессе демонтажа нагревателя у стиральных машин с вертикальной и горизонтальной загрузкой существенной разницы нет. Однако некоторые отличия все же имеются.
Перед началом работы важно ознакомиться с инструкцией, которая включает следующие этапы:
- отключите прибор от электрической сети и других коммунальных услуг;
- открутите боковую панель с помощью отвертки;
- найдите ТЭН под баком и отсоедините от него провода;
- ослабьте центральную гайку и вдавите болт;
- извлеките нагреватель;
- очистите место установки и поместите новую деталь;
- верните панель на место и закрепите ее болтами.
После установки нового ТЭНа подключите прибор к водоснабжению и электричеству, затем запустите стирку в тестовом режиме.
Где и по какой цене купить новый?
ТЭН можно найти в магазинах, специализирующихся на продаже запчастей для бытовой техники, а также заказать оригинальную деталь через интернет-магазины.
Чтобы выбрать подходящий нагреватель для стиральной машины Атлант, необходимо точно знать её модель. Если вы покупаете деталь в обычном магазине, покажите продавцу старый снятый элемент.
Не рекомендуется приобретать нагреватель, который уже использовался. Такие предложения могут поступать от частных мастеров, занимающихся ремонтом стиральных машин. Они снимают рабочие детали с неисправных устройств и перепродают их. Соглашаться на такую сделку не стоит, так как нет уверенности в том, что старый ТЭН будет функционировать без сбоев.
Цена нового ТЭНа для стиральной машины Атлант составляет около 900 рублей. Это средняя стоимость, которая может варьироваться в зависимости от модели устройства и наценки в магазине.
Вызов мастера
Если вы не можете самостоятельно заменить нагреватель, рекомендуется обратиться к специалисту. Цена услуг составляет примерно 1800 рублей. Вы можете выбрать частного мастера или обратиться в сервисный центр.
Чтобы снизить риск столкновения с мошенниками при выборе специалиста, ознакомьтесь с отзывами клиентов на форумах и специализированных сайтах. Также полезно воспользоваться рекомендациями знакомых и обратиться к мастеру, который ранее выполнял ремонт техники для ваших друзей или родственников.
Перед тем как согласиться на выполнение работ, уточните их стоимость. После завершения ремонта мастер должен предоставить вам чеки на замененные детали и гарантии, минимальный срок которых составляет полгода.
Если ТЭН вышел из строя в течение 12 месяцев с момента покупки стиральной машины и это не связано с действиями владельца, ремонт будет бесплатным за счет производителя. Для этого нужно обратиться в сервисный центр и предоставить чек.
Заключение
ТЭН — ключевой элемент, обеспечивающий нагрев воды в стиральных машинах Атлант. Если он выходит из строя, использование устройства становится невозможным. Вы можете заменить эту деталь самостоятельно или обратиться к профессионалу для ремонта.
Подготовка к замене ТЭНа
Перед тем как приступить к замене ТЭНа (трубчатого электронагревателя) в стиральной машине Атлант, необходимо тщательно подготовиться. Это поможет избежать неприятных ситуаций и сделает процесс более безопасным и эффективным.
1. Отключение стиральной машины от электросети
Первым шагом обязательно отключите стиральную машину от электросети. Это можно сделать, вытащив вилку из розетки. Не забывайте, что работа с электрическими компонентами требует особой осторожности.
2. Подготовка рабочего места
Выберите удобное и хорошо освещенное место для работы. Убедитесь, что у вас есть достаточно пространства для маневра. Рекомендуется застелить пол старой тканью или газетами, чтобы избежать загрязнения и повреждения поверхности.
3. Подготовка инструментов
Для замены ТЭНа вам понадобятся следующие инструменты:
- Отвертка (обычно крестовая);
- Плоскогубцы;
- Новый ТЭН, соответствующий модели вашей стиральной машины;
- Уплотнительное кольцо (если требуется);
- Ведро или контейнер для сбора воды;
- Полотенце или тряпка для вытирания;
- Перчатки для защиты рук.
4. Слив воды из стиральной машины
Перед тем как открыть доступ к ТЭНу, необходимо слить оставшуюся воду из бака. Для этого можно воспользоваться сливным шлангом. Поместите его в ведро и откройте крышку фильтра, чтобы вода могла свободно вытекать. Убедитесь, что вся вода слита, чтобы избежать затопления рабочего места.
5. Изучение инструкции
Перед началом работы рекомендуется ознакомиться с инструкцией к вашей модели стиральной машины. В ней могут быть указаны специфические детали, касающиеся замены ТЭНа, а также советы по безопасной работе с устройством.
6. Проверка нового ТЭНа
Перед установкой нового ТЭНа убедитесь, что он соответствует требованиям вашей стиральной машины. Проверьте его на наличие повреждений и убедитесь, что он полностью исправен. Неправильный или поврежденный ТЭН может привести к дальнейшим поломкам.
Следуя этим шагам, вы сможете подготовиться к замене ТЭНа в стиральной машине Атлант, что значительно упростит процесс и повысит его безопасность.
Инструменты, необходимые для замены
Для успешной замены ТЭНа в стиральной машине Атлант вам понадобятся следующие инструменты и материалы:
- Отвертка: Вам потребуется крестовая и плоская отвертка для снятия крышки и креплений.
- Гаечный ключ: Для откручивания гаек, которые могут удерживать ТЭН на месте.
- Плоскогубцы: Используются для снятия проводов с клемм ТЭНа.
- Новый ТЭН: Обязательно приобретите подходящую модель, совместимую с вашей стиральной машиной Атлант.
- Изолента: Для изоляции соединений проводов после установки нового ТЭНа.
- Ведро или таз: Для сбора воды, которая может остаться в баке стиральной машины.
- Резиновый уплотнитель: Если старый уплотнитель поврежден, замените его на новый для предотвращения протечек.
- Перчатки: Рекомендуется использовать защитные перчатки для предотвращения травм при работе с электрооборудованием.
- Фонарик: Для лучшего освещения в труднодоступных местах внутри стиральной машины.
Перед началом работы убедитесь, что у вас есть все перечисленные инструменты под рукой. Это поможет избежать ненужных перерывов в процессе замены ТЭНа и сделает работу более эффективной.
Проверка работоспособности нового ТЭНа
Перед тем как установить новый ТЭН в стиральную машину Атлант, необходимо убедиться в его работоспособности. Это позволит избежать дополнительных затрат и временных затрат на повторную замену в случае, если новый элемент окажется неисправным.
Для проверки нового ТЭНа вам понадобятся:
- мультиметр;
- инструменты для установки (отвертка, ключи и т.д.);
- инструкция по эксплуатации стиральной машины (для справки).
Следуйте этим шагам для проверки нового ТЭНа:
- Подготовка мультиметра: Убедитесь, что мультиметр настроен на измерение сопротивления (омметр). Если ваш мультиметр имеет функцию автоматического выбора диапазона, просто выберите режим измерения сопротивления.
- Измерение сопротивления: Подключите щупы мультиметра к выводам нового ТЭНа. Обычно у ТЭНа два вывода, которые могут быть обозначены как «L» и «N». Убедитесь, что вы правильно подключили щупы. На экране мультиметра должно отобразиться значение сопротивления.
- Сравнение с нормой: Для стандартного ТЭНа сопротивление должно находиться в пределах 20-30 Ом. Если значение значительно ниже (например, 0 Ом) или выше (более 50 Ом), это может указывать на короткое замыкание или обрыв в элементе. В таком случае ТЭН необходимо заменить.
- Проверка на короткое замыкание: Убедитесь, что между выводами ТЭНа и корпусом нет короткого замыкания. Для этого подключите один щуп мультиметра к одному из выводов, а другой – к корпусу ТЭНа. Если мультиметр показывает 0 Ом, это значит, что есть короткое замыкание, и ТЭН нельзя использовать.
- Физическая проверка: Осмотрите новый ТЭН на наличие видимых повреждений, таких как трещины, коррозия или другие дефекты. Если вы заметили какие-либо повреждения, лучше не устанавливать этот элемент.
После выполнения всех этих проверок и подтверждения работоспособности нового ТЭНа, вы можете переходить к его установке в стиральную машину. Помните, что правильная установка и проверка нового элемента помогут избежать проблем в будущем и обеспечат надежную работу вашей стиральной машины.
