Инструкция по ремонту модуля управления стиральной машины LG: полезные советы

Стиральные машины LG славятся своей надежностью и высоким качеством, однако, как и любая техника, они могут столкнуться с неисправностями, особенно в модуле управления. В данной статье мы подробно рассмотрим признаки поломки электронной платы, что позволит вам своевременно выявить проблему и предотвратить более серьезные повреждения. Вы также узнаете, как разобрать стиральную машину и выполнить ремонт самостоятельно, а в случае, если ваш прибор все еще на гарантии, мы подскажем, какие шаги предпринять. Эта информация будет полезна как для опытных пользователей, так и для тех, кто впервые сталкивается с ремонтом бытовой техники.

Признаки поломки электронной платы

Стиральная машина имеет сложное устройство, но за выполнение всех ее функций отвечает одна небольшая деталь – модуль управления. Если он выходит из строя, это обязательно проявится.

Косвенные признаки неисправности платы управления стиральной машины LG:

• отжим не работает, при этом код ошибки на дисплее не отображается;
• индикаторы на панели управления мигают одновременно или полностью гаснут;
• машина не запускает стирку, не набирает воду и не реагирует на другие команды;
• процесс стирки затягивается на несколько часов;
• стиральная машина периодически зависает, для восстановления работы требуется перезагрузка;
• барабан вращается в разные стороны, скорость работы двигателя колеблется;
• ТЭН не нагревает воду.

Поскольку модуль управления отвечает за работу всех систем, любая неисправность может указывать на его поломку. Если проблема не связана с конкретной деталью, необходимо разбирать «мозг» стиральной машины.

Существует также код, сигнализирующий о сбое в работе платы управления – ошибка PF. Она указывает на сбой питания модуля во время выполнения одной из программ.

🔧 НЕ ВКЛЮЧАЕТСЯ СТИРАЛЬНАЯ машина LG 🔨 РЕМОНТ МОДУЛЯ

Что делать и куда обращаться, если стиралка на гарантии?

Если ваша стиральная машина LG все еще на гарантии и возникла неисправность платы управления, обратитесь в сервисный центр. Контактные данные должны быть указаны в гарантийном талоне. Если их нет, свяжитесь с магазином, где была приобретена техника.

Если с момента покупки прошло не более 15 дней, вы имеете право вернуть некачественный товар или запросить его замену.

Клиенту должны предоставить документы, подтверждающие прием техники на ремонт, который будет выполнен в рамках гарантии. Все необходимые отметки фиксируются в гарантийном талоне.

Доставка крупногабаритной техники и товаров весом более 5 кг для ремонта, а также их возврат осуществляется за счет продавца. Не стоит самостоятельно везти сломанную стиральную машину LG, находящуюся на гарантии, в сервисный центр.

Интересные факты

Вот несколько интересных фактов, связанных с ремонтом модуля управления стиральной машины LG:

1. Сложная электроника: Модуль управления стиральной машины LG содержит сложные электронные компоненты, такие как микропроцессоры и датчики, которые отвечают за управление всеми функциями устройства. Это делает его ремонт сложным и требующим специальных знаний в области электроники.

2. Диагностика ошибок: Многие современные стиральные машины LG оснащены системой самодиагностики, которая позволяет пользователю выявлять проблемы через специальные коды ошибок. Эти коды могут помочь в определении неисправностей модуля управления, что значительно упрощает процесс ремонта.

3. Обновления программного обеспечения: Некоторые модели стиральных машин LG позволяют обновлять программное обеспечение модуля управления через USB-накопитель. Это может помочь исправить ошибки или улучшить функциональность устройства, что делает ремонт не только физическим, но и программным процессом.

Электронный модуль управления стиральной машины LG EBR795834 видеопамятка для мастера

Как отремонтировать самостоятельно?

Ремонт блока управления начинается с разборки стиральной машины и извлечения компонента. Затем необходимо выяснить причину неисправности и устранить ее.

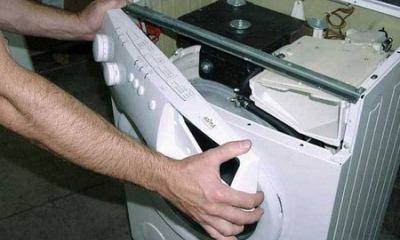

Разбор бытового прибора

Перед началом ремонта модуля управления стиральной машины LG необходимо получить к нему доступ, разобрав устройство. Блок управления находится за передней панелью.

Этапы работы:

1. Отключите стиральную машину от электрической сети и закройте кран подачи воды.
2. Открутите винты, крепящие верхнюю крышку, расположенные на задней части устройства.
3. Потяните крышку на себя и снимите ее.

4. Извлеките лоток для стирального порошка, нажав на кнопку с изображением пальца.

   Эта кнопка находится в нижней части крышки отсека для кондиционера. Удерживая ее, вы сможете легко вынуть порошкоприемник.

5. Открутите винты, которые станут видны после снятия лотка и верхней крышки.

Теперь можно переходить к снятию панели управления. Подробности о разборке стиральной машины можно найти здесь, а информацию о извлечении порошкоприемника смотрите тут.

Снятие и диагностика детали

Чтобы снять панель управления стиральной машины LG, выполните следующие шаги:

• аккуратно подденьте панель отверткой и откройте пластиковые защелки;
• извлеките деталь из пазов;
• отсоедините разъемы с проводами;
• выньте модуль.

Перед отключением проводов рекомендуется сделать фотографию платы управления. Это поможет правильно подключить их обратно после ремонта.

Без специализированных инструментов невозможно проверить работоспособность модуля управления. Можно лишь визуально оценить его состояние. На модуле могут быть видны окислы, обгоревшие участки или механические повреждения. Также важно проверить целостность проводов.

Элементы модуля управления, которые могут выйти из строя:

• диоды;
• конденсаторы;
• реле;
• резисторы и другие мелкие детали.

Для проверки работоспособности компонентов используйте мультиметр.

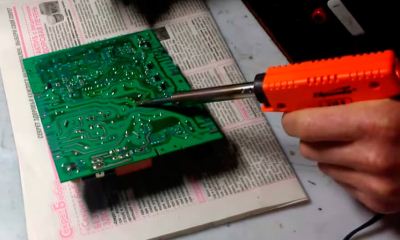

Ремонт

В процессе эксплуатации стиральной машины может возникать вибрация, из-за которой некоторые компоненты могут отсоединиться. Если такие детали будут выявлены, их необходимо снова подключить к плате. Для ремонта понадобятся паяльник, флюс и припой.

Ремонт компонентов платы управления:

1. Конденсатор. Он поддерживает стабильное напряжение. При неисправности этот элемент часто деформируется.

   Если при проверке мультиметром вы видите значение 1, это указывает на короткое замыкание, а 0 — на обрыв. В таком случае конденсатор следует заменить.

2. Резисторы. Резисторы первого порядка должны иметь сопротивление 8 Ом и ток до 2 А, второго порядка — 10 Ом и ток до 5 А. Если измеренные значения не соответствуют норме, эти элементы нужно заменить.

3. Тиристорный блок. Напряжение диодов первого порядка не должно превышать 20 вольт. Также проверьте входные контакты на наличие повреждений, прозвонив их. Напряжение не должно быть выше 12 вольт. В случае неисправности деталь необходимо перепаять.

4. Триггер. Для устранения неисправности часто требуется перепаять его входные контакты.

Иногда все элементы модуля управления могут быть исправны, но плата функционирует с ошибками. В такой ситуации можно решить проблему, перепрошив плату. Для этого понадобится программатор, который соединяет контроллер с компьютером. Его стоимость составляет около 4000 рублей.

Также потребуется специальное программное обеспечение и драйвера, которые можно найти на официальном сайте LG. После подключения платы к компьютеру выбирается необходимый файл и устанавливается. Обсуждение ремонта платы управления стиральной машины LG можно найти на специализированных форумах.

Ремонт модуля управления — смотрите в видео:

Ремонт электронного модуля, (блока) стиральной машины LG

Замена

Если плата управления не поддается ремонту, ее нужно заменить. Для этого необходимо купить новую деталь. Перед покупкой важно уточнить модель стиральной машины. Неправильный выбор детали может привести к неработоспособности устройства.

Стоимость платы управления начинается от 4500 рублей и может быть выше. Заказать ее можно через Интернет. Не рекомендуется покупать детали из б/у стиральных машин, так как в этом случае отсутствует гарантия надежной работы.

Проверка

Проверить исправность отремонтированной или замененной платы можно только после подключения стиральной машины. Для этого запустите устройство без загрузки белья. Если все программы выполняются корректно, машина не зависает и не требует перезагрузки, значит, ремонт прошел успешно.

Вызов мастера

Если вы не можете самостоятельно отремонтировать плату управления, обратитесь к профессионалу. Специалистов можно найти через объявления в газетах или на интернет-площадках.

Средняя стоимость ремонта составляет около 2600 рублей, без учета цены самого модуля. Если потребуется замена детали, ее нужно будет купить отдельно.

Оплачивайте услуги мастера только после завершения работы. Обязательно запросите документ с указанием гарантийного срока на отремонтированную деталь.

Причины и профилактика неполадок

Некорректная работа платы управления может быть вызвана множеством факторов. Наиболее распространенные из них:

• производственный дефект;
• попадание влаги на модуль управления, особенно если устройство подключено к сети;
• перепады напряжения в электрической сети;
• повреждение проводки;
• несоблюдение правил эксплуатации устройства.

Чтобы защитить прибор от неисправностей, рекомендуется следовать простым советам:

1. Контролируйте уровень влажности в ванной комнате.
2. После стирки оставляйте дверцу стиральной машины открытой на несколько часов.
3. Обеспечьте стабильное напряжение в электросети, например, установив новое стационарное реле или дополнительное реле защиты.
4. Ознакомьтесь с Руководством пользователя: не отключайте машину во время работы программ, не перезапускайте стирку до ее завершения. В случае необходимости остановите прибор, используя кнопку «Пауза».
5. Удаляйте влагу из резинового уплотнителя с помощью сухой ткани.
6. Осторожно транспортируйте устройство, избегая доступа к нему маленьких детей и домашних животных.

Появление плесени в помещении может свидетельствовать о повышенной влажности. При ее обнаружении следует незамедлительно принять меры. В противном случае поломка стиральной машины станет лишь вопросом времени.

Заключение

Ремонт платы управления стиральной машины LG может быть сложной задачей для человека без специальных знаний. Неправильные действия могут привести к необходимости покупки новой детали. Если вы сомневаетесь в своих способностях, лучше обратиться к профессионалу за помощью.

Необходимые инструменты и материалы

Перед началом ремонта модуля управления стиральной машины LG важно подготовить все необходимые инструменты и материалы. Это поможет избежать задержек в процессе работы и обеспечит более эффективное выполнение задач. Ниже представлен список инструментов и материалов, которые могут понадобиться:

• Отвертки: Набор отверток с различными насадками (плоские и крестовые) для откручивания винтов, которые крепят модуль управления к корпусу стиральной машины.
• Плоскогубцы: Для захвата и удержания мелких деталей, а также для работы с проводами.
• Мультиметр: Устройство для проверки электрических цепей, которое поможет диагностировать неисправности в модуле управления.
• Паяльник: Необходим для ремонта или замены поврежденных проводов и компонентов на плате модуля управления.
• Изолента: Используется для изоляции соединений проводов после ремонта, чтобы предотвратить короткое замыкание.
• Клещи для обжима: Если необходимо заменить разъемы на проводах, клещи помогут надежно закрепить новые разъемы.
• Чистящие средства: Специальные жидкости или спирт для очистки контактов и плат от загрязнений и окислов.
• Антистатический браслет: Рекомендуется использовать для защиты электронных компонентов от статического электричества во время работы с модулем управления.
• Запасные детали: В зависимости от диагностики, могут понадобиться новые компоненты, такие как реле, конденсаторы или микросхемы.
• Рабочая поверхность: Убедитесь, что у вас есть чистая и удобная рабочая поверхность, где можно разложить инструменты и детали.

Подготовив все перечисленные инструменты и материалы, вы сможете значительно упростить процесс ремонта модуля управления стиральной машины LG и повысить шансы на успешное восстановление его работоспособности.

Советы по тестированию после ремонта

После завершения ремонта модуля управления стиральной машины LG важно провести тщательное тестирование, чтобы убедиться, что все функции работают корректно и машина функционирует как новая. Вот несколько шагов, которые помогут вам правильно протестировать устройство:

1. Проверка подключения:

   Перед тем как включить стиральную машину, убедитесь, что все соединения выполнены правильно. Проверьте, что все разъемы надежно закреплены, а провода не повреждены. Особое внимание уделите соединениям, которые вы могли отсоединить во время ремонта.

2. Визуальный осмотр:

   Проведите визуальный осмотр модуля управления и других компонентов. Убедитесь, что нет видимых повреждений, таких как трещины или обгоревшие участки. Это может помочь выявить потенциальные проблемы до начала тестирования.

3. Запуск тестового цикла:

   Включите стиральную машину и выберите короткий тестовый цикл. Это позволит вам проверить основные функции, такие как набор воды, отжим и отвод воды. Обратите внимание на любые необычные звуки или запахи, которые могут указывать на проблемы.

4. Проверка всех режимов стирки:

   После успешного завершения тестового цикла протестируйте все доступные режимы стирки. Убедитесь, что каждый режим запускается и работает корректно. Это поможет убедиться, что модуль управления функционирует во всех режимах.

5. Тестирование датчиков:

   Проверьте работу всех датчиков, таких как датчик уровня воды и датчик температуры. Для этого можно использовать мультиметр, чтобы убедиться, что они правильно реагируют на изменения. Если датчики не работают, это может указывать на проблемы с модулем управления.

6. Проверка на утечки:

   После завершения всех тестов проверьте стиральную машину на наличие утечек. Это можно сделать, запустив машину с небольшим количеством воды и внимательно наблюдая за местами соединений. Убедитесь, что нет подтеков, которые могут привести к повреждению устройства.

7. Сброс ошибок:

   Если после тестирования вы заметили какие-либо ошибки, выполните сброс системы. Это может помочь устранить временные сбои и вернуть машину в рабочее состояние. Инструкции по сбросу можно найти в руководстве пользователя.

8. Финальная проверка:

   После завершения всех тестов и устранения возможных проблем проведите финальную проверку. Убедитесь, что стиральная машина работает стабильно и без сбоев. Если все в порядке, можно считать ремонт успешным.

Следуя этим рекомендациям, вы сможете убедиться, что модуль управления стиральной машины LG работает исправно после ремонта, и избежать возможных проблем в будущем.

Часто задаваемые вопросы

Как понять, что модуль управления требует ремонта?

Перед тем как приступить к ремонту модуля управления стиральной машины LG, важно определить, действительно ли он нуждается в ремонте. Вот несколько признаков, которые могут указывать на неисправность:

• Стиральная машина не включается: Если вы нажимаете кнопку питания, но машина не реагирует, это может быть признаком неисправности модуля управления.
• Ошибки на дисплее: Если на дисплее появляются коды ошибок, это может указывать на проблемы с модулем. Ознакомьтесь с руководством пользователя, чтобы расшифровать коды.
• Неисправности в работе: Если машина не выполняет программы стирки, не отжимает или не заливает воду, это также может быть связано с модулем управления.
• Шумы и сбои: Неправильная работа реле или других компонентов модуля может вызывать посторонние звуки или сбои в работе машины.

Как разобрать стиральную машину для доступа к модулю управления?

Для доступа к модулю управления необходимо разобрать стиральную машину. Следуйте этим шагам:

1. Отключите стиральную машину от сети: Перед началом работ убедитесь, что машина отключена от электросети, чтобы избежать поражения электрическим током.
2. Снимите верхнюю крышку: Обычно для этого нужно открутить несколько винтов, расположенных на задней стороне машины. После этого аккуратно поднимите крышку вверх.
3. Снимите переднюю панель: Открутите винты, которые крепят переднюю панель, и аккуратно отсоедините ее от корпуса. Будьте осторожны с проводами, которые могут быть подключены к панели.
4. Найдите модуль управления: Модуль управления обычно расположен в верхней части машины, рядом с кнопками управления. Он может быть закреплен винтами или защелками.
5. Отсоедините модуль: Аккуратно отсоедините все разъемы и провода, подключенные к модулю. Запомните или запишите, как они были подключены, чтобы избежать путаницы при сборке.

Как выполнить диагностику модуля управления?

После того как вы получили доступ к модулю управления, выполните диагностику:

• Визуальный осмотр: Проверьте модуль на наличие видимых повреждений, таких как обгоревшие участки, трещины или коррозия.
• Проверка соединений: Убедитесь, что все разъемы и провода надежно подключены. Иногда проблема может заключаться в плохом контакте.
• Использование мультиметра: С помощью мультиметра проверьте целостность цепей и напряжение на выходах модуля. Это поможет выявить неисправные компоненты.

Что делать, если модуль управления неисправен?

Если вы установили, что модуль управления неисправен, у вас есть несколько вариантов:

• Ремонт: Если вы обладаете необходимыми навыками, вы можете попытаться отремонтировать модуль, заменив поврежденные компоненты, такие как конденсаторы или реле.
• Замена: Если ремонт невозможен или слишком сложен, лучше всего заменить модуль на новый. Убедитесь, что вы покупаете оригинальную деталь, совместимую с вашей моделью стиральной машины.

Как собрать стиральную машину после ремонта?

После завершения ремонта или замены модуля управления, следуйте этим шагам для сборки машины:

1. Подключите модуль: Убедитесь, что все провода и разъемы подключены правильно, как это было зафиксировано ранее.
2. Установите переднюю панель: Закрепите переднюю панель на месте, убедившись, что все винты надежно затянуты.
3. Установите верхнюю крышку: Закрепите крышку, убедившись, что она правильно сидит на корпусе.
4. Подключите стиральную машину к сети: Включите машину и проверьте, работает ли она корректно.
