Инструкция по снятию и замене ТЭНа для стиральной машины LG своими руками: полезные советы

В данной статье мы подробно рассмотрим, как самостоятельно снять и заменить ТЭН (трубчатый электрический нагреватель) в стиральной машине LG. Понимание работы и расположения этого важного элемента поможет вам не только сэкономить на услугах мастера, но и продлить срок службы вашей техники. Мы также обсудим стоимость новой детали, где ее можно приобрести, а также расценки на услуги профессионалов, что позволит вам сделать осознанный выбор в случае необходимости ремонта.

Как выглядит и работает?

ТЭН стиральной машины-автомата (СМА) представляет собой изогнутую гладкую трубку с токопроводящей проволокой внутри. Внутренний элемент изготовлен из сплавов с высоким уровнем электросопротивления. Регулировка тока позволяет контролировать степень нагрева.

Между корпусом и рабочей частью находится слой материала с высокой теплопроводностью. Внутри нагревателя предусмотрено гнездо для термодатчика, который измеряет температуру воды.

Некоторые модели стиральных машин LG оснащены ТЭНами без дополнительного отверстия. В таких случаях термодатчик размещается непосредственно в баке.

Для надежной фиксации нагревателя в посадочном месте может быть установлена уплотнительная манжета или бурт. Это важно учитывать при выборе детали. Вместо ТЭНа без термостата можно установить нагреватель с местом для датчика, но для отверстия потребуется специальная заглушка.

Как заменить тэн в стиральной машине LG, Samsung и других

Где находится?

ТЭН находится в нижней части бака стиральной машины-автомата. Чтобы добраться до этого элемента, нужно открутить крепежные детали и снять заднюю панель устройства. В нижней части бака расположены внешние контакты нагревателя и термодатчика, к которым подведены цветные провода. Рабочая часть ТЭНа помещена в специальный паз.

Интересные факты

Вот несколько интересных фактов о снятии и замене ТЭНа для стиральной машины LG:

1. Устойчивость к накипи: ТЭНы в стиральных машинах LG часто имеют специальное покрытие, которое помогает уменьшить образование накипи. Это может продлить срок службы элемента, но при этом важно регулярно проводить профилактическую чистку, чтобы избежать перегрева и поломки.

2. Безопасность прежде всего: Перед началом работы по замене ТЭНа важно отключить стиральную машину от электросети и слить воду из бака. Это не только предотвращает электрические удары, но и помогает избежать затопления, если в процессе работы останется вода в системе.

3. Совместимость деталей: При замене ТЭНа важно выбирать оригинальные или совместимые детали, так как неправильный элемент может привести к неправильной работе машины или даже к её повреждению. Некоторые модели LG могут иметь разные типы ТЭНов, поэтому перед покупкой стоит проверить модель и характеристики вашего устройства.

Замена ТЭНа в стиральной машине LG

Причины и признаки поломки детали

Срок службы ТЭНа составляет от 2 до 10 лет, что зависит от качества детали и условий эксплуатации.

Основные причины неисправности:

• производственный брак;
• значительный слой накипи, затрудняющий теплоотвод;
• неправильный выбор нагревателя или термодатчика при замене;
• повреждение металлического корпуса детали;
• резкие перепады напряжения в сети, приводящие к перегоранию токопроводящей проволоки.

Если ТЭН исправен, но не нагревает воду, проблема может быть в неисправности термодатчика, защитного реле или электронного блока управления стиральной машины. Для защиты ТЭНа и электронного блока рекомендуется подключать устройство к стабилизатору напряжения или реле, отключающему прибор от сети при превышении допустимых параметров.

Основные признаки неисправности – это отсутствие нагрева воды или температура стирки, слишком низкая для выбранной программы. При повреждении корпуса нагревателя может возникнуть короткое замыкание, что приведет к отключению автомата на счетчике.

Если температурный режим не соответствует установленной программе, стиральные машины LG с дисплеем выдают код tE (от «temperature error»). СМА без электронного табло сигнализируют о проблеме миганием или постоянным горением всех индикаторов температуры. Обычно ошибка tE появляется через несколько минут после начала стирки.

При возникновении ошибки tE работа машины останавливается. Если необходимо продолжить стирку, следует выбрать режим с холодной водой (при повреждении корпуса ТЭНа включать устройство запрещено).

Как снять и заменить?

Для диагностики и ремонта вам понадобятся крестовая и плоская отвертки, гаечный ключ на «8», смазка (например, WD-40) и мультиметр. Если вы заметили признаки неисправности ТЭНа, следуйте этим шагам:

1. Отключите стиральную машину от электросети и подождите 15-20 минут. Затем снова включите устройство и запустите программу. Если стекло люка остается холодным в течение нескольких минут или ошибка tE повторяется, слейте оставшуюся воду из бака и начните диагностику.
2. После отключения устройства снимите верхнюю крышку и перекройте подачу воды. Отсоедините сливной и наливной шланги.
3. Выкрутите винты, крепящие заднюю панель, и снимите ее.
4. В нижней части бака найдите внешние контакты ТЭНа. Если деталь закрыта приводным ремнем, аккуратно снимите его с диска.

5. Проверьте, как плотно прилегают провода к клеммам. Если какой-либо из проводов ослаб, зафиксируйте его и проверьте работу машины.

   Если все провода надежно закреплены, сделайте фотографию их подключения и переходите к демонтажу.

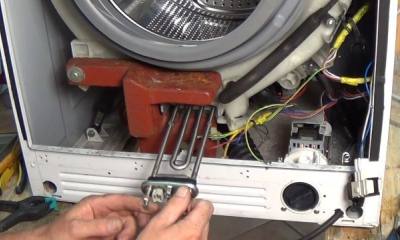

6. Ослабьте центральную гайку, фиксирующую нагреватель. Извлеките термодатчик, надавив на гайку и шпильку.
7. Возьмитесь за корпус ТЭНа и аккуратно извлеките его из паза, слегка покачивая. Старайтесь не касаться контактов. Если уплотнительное кольцо затвердело и мешает извлечению нагревателя, аккуратно подденьте его плоской отверткой.
8. Осмотрите поверхность ТЭНа на наличие повреждений и накипи. Если деталь покрыта толстым слоем отложений, поместите ее в теплый раствор слабой кислоты (лимонной или уксусной).
9. Переключите мультиметр в режим измерения сопротивления и подключите щупы к контактам нагревателя. Допустимое значение сопротивления составляет 24-40 Ом, в зависимости от модели ТЭНа (для расчета сопротивления используйте формулу R = U2/N, где U – напряжение в сети, а N – номинальная мощность). Если на дисплее отображается значение ниже 10-15 Ом, это указывает на неисправность детали.
10. После проверки очистите место установки от накипи и загрязнений. Нанесите смазку на паз и резиновый уплотнитель.
11. Установите новую деталь, предварительно проверив ее с помощью мультиметра. Установите термодатчик на место, затяните крепеж и подключите провода.
12. Установите заднюю панель, подключите шланги и запустите стирку без белья при температуре 60-90°C. Проверьте температуру воды, прикоснувшись к люку.

Если ТЭН работает исправно, извлеките термодатчик и измерьте его сопротивление при комнатной температуре, а затем после погружения рабочей части в горячую воду (во втором случае показатели должны быть значительно ниже).

Смотрите видео-инструкцию по замене ТЭНа:

Замена ТЭНа в стиральной машине LG | Master-Plus.com.ua

Где и по какой цене купить новый?

Приобрести новую деталь можно через интернет-магазин, в сервисном центре LG или у местного поставщика запчастей для бытовой техники. Удобнее всего найти нужный элемент, показав его продавцу или указав маркировку. Также можно использовать каталоги для моделей стиральных машин, чтобы определить стандартный компонент.

При заказе нагревателя в интернете необходимо учитывать следующие характеристики:

• размеры посадочного места;
• наличие бурта, уплотнителей и отверстия для датчика;
• форма, длина и ширина рабочей части ТЭНа;
• мощность.

В стиральные машины LG устанавливаются ТЭНы мощностью от 1,1 до 3,2 кВт и длиной от 173 до 240 мм.

Если идентичная деталь недоступна, можно выбрать нагреватель с аналогичными параметрами. Допустимое отклонение по длине составляет -1 см, а по мощности — ±200 Вт. Новый элемент должен иметь такую же форму, как и старый: прямую или изогнутую.

Некоторые модели ТЭНов имеют защитное покрытие, которое не влияет на их конфигурацию и взаимозаменяемость, но повышает износостойкость и продлевает срок службы. Цены на нагреватели варьируются от 400 до 1500 рублей. Среди лучших производителей трубчатых элементов для стиральных машин LG можно выделить IRCA и Thermowatt.

Сколько стоят услуги мастера, где его найти?

Стоимость ремонта или замены ТЭНа в сервисном центре составляет от 1800 рублей без учета стоимости новой детали. Замена датчиков температуры или сушки обойдется примерно в 1700 рублей. Ремонт электронного блока или управляющей системы нагревателя начинается от 2600 рублей.

Обращение к частному мастеру может сократить расходы на 10-25%. Если ваша стиральная машина на гарантии, рекомендуется обращаться только в авторизованный сервисный центр данной марки.

Для выбора поставщика услуг можно воспользоваться сайтами-справочниками и торговыми платформами. Чтобы снизить риск мошенничества, стоит:

1. Изучить отзывы о компаниях на городских форумах, обращая внимание на разнообразие дат публикаций.
2. Позвонить в известные и проверенные сервисы, чтобы сравнить цены на диагностику и замену детали.
3. Узнать юридические адреса организаций и проверить наличие филиалов по указанным координатам.

Перед началом ремонта важно обсудить с мастером смету и следить за процессом диагностики. Надежные компании по ремонту бытовой техники предоставляют квитанцию, акт выполненных работ и гарантию на свои услуги. Гарантийный срок может варьироваться от 6 месяцев до 2 лет в зависимости от характера неисправности.

Заключение

Таким образом, ТЭН — важный элемент, обеспечивающий эффективное функционирование стиральной машины. Если во время стирки вода не нагревается, стоит проверить состояние этого компонента и термодатчика. При правильном использовании нагреватель может служить от 5 до 10 лет.

Необходимые инструменты и материалы

Перед тем как приступить к снятию и замене ТЭНа (теплообменника) в стиральной машине LG, необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек в процессе работы и обеспечит безопасность.

• Отвертка: Вам понадобится крестовая и плоская отвертка для откручивания винтов и снятия крышек.
• Гаечный ключ: Для откручивания крепежных элементов, которые могут быть затянуты достаточно сильно.
• Плоскогубцы: Используются для снятия и установки хомутов, а также для работы с проводами.
• Нож: Понадобится для аккуратного снятия изоляции с проводов, если это потребуется.
• ТЭН: Новый теплообменник, который вы собираетесь установить. Убедитесь, что он совместим с вашей моделью стиральной машины.
• Изолента: Для изоляции проводов после подключения нового ТЭНа.
• Ведро или таз: Для сбора воды, которая может остаться в баке стиральной машины.
• Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать порезов и травм.
• Фонарик: Если в вашем помещении недостаточно света, фонарик поможет лучше видеть все детали при работе.

Убедитесь, что у вас есть все перечисленные инструменты и материалы перед началом работы. Это поможет вам избежать ненужных перерывов и сделает процесс замены ТЭНа более эффективным и безопасным.

Подготовка стиральной машины к ремонту

Перед тем как приступить к снятию и замене ТЭНа (трубчатого электрического нагревателя) в стиральной машине LG, необходимо правильно подготовить устройство к ремонту. Это поможет избежать повреждений и обеспечит безопасность во время работы.

1. Отключение от электросети: Первым делом необходимо отключить стиральную машину от электросети. Для этого вытащите вилку из розетки. Это важный шаг, который предотвратит случайное включение устройства во время ремонта и снизит риск поражения электрическим током.

2. Отключение водоснабжения: Далее, необходимо перекрыть подачу воды к стиральной машине. Для этого найдите кран, который отвечает за подачу воды, и закройте его. Это предотвратит протечки и затопления во время работы.

3. Подготовка рабочего места: Убедитесь, что у вас есть достаточно места для работы. Уберите все лишние предметы вокруг стиральной машины, чтобы не создавать помех. Также рекомендуется застелить пол под машиной старыми газетами или тряпками, чтобы избежать загрязнения.

4. Подготовка инструментов: Для замены ТЭНа вам понадобятся следующие инструменты:

• Отвертка (обычно крестовая);
• Плоскогубцы;
• Нож или острый инструмент для снятия уплотнителей;
• Новый ТЭН, подходящий для вашей модели стиральной машины;
• Перчатки для защиты рук.

5. Слив воды из машины: Перед тем как разбирать стиральную машину, необходимо слить оставшуюся воду из бака. Для этого откройте фильтр, который обычно находится в нижней части передней панели, и дайте воде стечь в заранее подготовленную емкость. Будьте осторожны, так как вода может быть горячей.

6. Ознакомление с инструкцией: Рекомендуется ознакомиться с инструкцией по эксплуатации вашей модели стиральной машины LG. В ней могут быть указаны специфические нюансы, касающиеся снятия и замены ТЭНа, а также схемы, которые помогут вам в процессе работы.

После выполнения всех этих шагов ваша стиральная машина будет готова к ремонту, и вы сможете безопасно приступить к снятию и замене ТЭНа.

Проверка работоспособности после замены

После завершения процесса замены ТЭНа в стиральной машине LG крайне важно провести проверку работоспособности устройства. Это поможет убедиться, что замена прошла успешно и что стиральная машина функционирует корректно. Следуйте приведенным ниже шагам для проверки работоспособности:

1. Подключите стиральную машину к электросети: Убедитесь, что все соединения надежно закреплены, и подключите машину к источнику питания. Проверьте, что шнур питания не поврежден.
2. Заполните бак водой: Перед тем как запустить программу стирки, убедитесь, что бак стиральной машины заполнен водой. Это можно сделать, выбрав режим «Полоскание» или «Стирка» без загрузки белья.
3. Выберите режим стирки: Установите стиральную машину на любой режим стирки, который включает нагрев воды. Это может быть режим «Хлопок», «Синтетика» или любой другой, в зависимости от ваших предпочтений.
4. Запустите программу: Нажмите кнопку «Старт» и внимательно следите за работой машины. Обратите внимание на звуки, которые издает устройство. Если вы слышите необычные шумы, это может указывать на неправильную установку ТЭНа.
5. Проверьте нагрев воды: В процессе стирки важно убедиться, что вода нагревается до заданной температуры. Для этого можно использовать термометр, который следует опустить в бак. Если вода не нагревается, возможно, ТЭН установлен неправильно или неисправен.
6. Проверьте наличие утечек: Внимательно осмотрите место установки ТЭНа на предмет утечек. Если вы заметили, что вода просачивается, это может указывать на то, что уплотнительное кольцо не было установлено должным образом или повреждено.
7. Обратите внимание на индикаторы: Если ваша стиральная машина оснащена индикаторами, следите за их состоянием. Если на дисплее появляются ошибки или предупреждения, это может свидетельствовать о проблемах с установкой ТЭНа.
8. Завершите цикл стирки: Дождитесь завершения программы стирки и проверьте, как машина отжимает белье. Если все работает корректно, значит, замена ТЭНа прошла успешно.

Если после выполнения всех этих шагов вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей. Правильная проверка работоспособности после замены ТЭНа поможет избежать дальнейших поломок и обеспечит долгую службу вашей стиральной машины.
