Стиральные машины марки Индезит зарекомендовали себя как надежные помощники в быту, обеспечивая качественную стирку с минимальными затратами времени и усилий. В данной статье мы подробно рассмотрим устройство стиральной машины-автомат Индезит, уделяя внимание каждому узлу и его назначению. Понимание работы таких деталей, как управляющий модуль, датчик уровня, наливной клапан, мотор, бак и барабан, а также нагревательный элемент, поможет не только лучше ориентироваться в устройстве техники, но и упростит процесс диагностики и ремонта в случае неисправностей.
Как устроена стиралка-автомат?

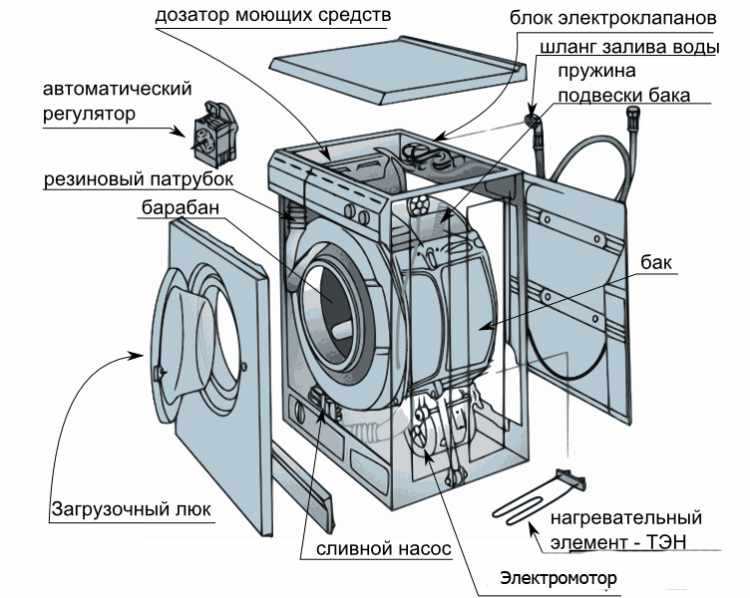

Все элементы и компоненты находятся внутри корпуса стиральной машины. Независимо от модели Индезит, корпус включает:
- переднюю панель,
- заднюю панель,
- две боковые стенки и крышку.
В стиральных машинах с фронтальной загрузкой дверца для загрузки белья расположена на передней панели. В устройствах с вертикальной загрузкой крышка выполняет функции дверцы и места для диспенсера с моющими средствами.
Внутреннее устройство стиральной машины Индезит состоит из механизмов и деталей, каждая из которых выполняет свою уникальную функцию.
Управляющий модуль и элементы электроники

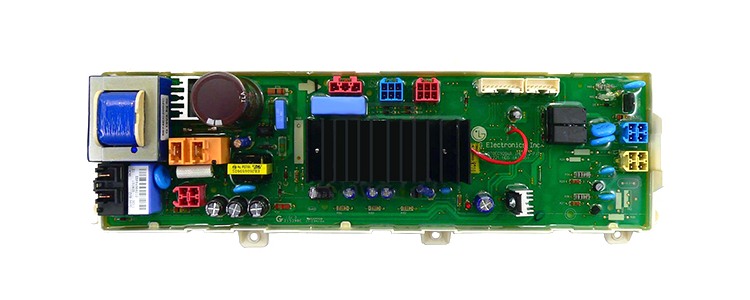

Модуль управления — «мозговой центр» стиральной машины Индезит. Это печатная плата с электронными компонентами, которые фиксируют сигналы о начале или завершении работы различных частей устройства.
Микропроцессор обрабатывает эти данные, обеспечивая стабильную работу машины.
В систему управления, помимо модуля, входят:
- прессостат (контролирует уровень воды в баке);
- датчик температуры (следит за температурой воды, поступающей в стиральную машину);
- таходатчик (отслеживает и регулирует скорость вращения мотора).
Информация о текущих процессах отображается на дисплее. При сбое в программе или выходе из строя механизма на дисплее появляется код ошибки (активируется система «самодиагностики»). Изучив расшифровку кодов, можно легко выявить причину неисправности и устранить её самостоятельно.
При запуске программы стирки модуль управления получает сигнал и передает его соответствующим исполнительным элементам внутреннего устройства стиральной машины.
| Узел | Описание | Назначение |
|---|---|---|
| Бак | Металлический или пластиковый контейнер для воды и белья. | Хранение воды и белья во время стирки. |
| Двигатель | Электрический мотор, приводящий в движение барабан. | Обеспечение вращения барабана для стирки. |
| Насос | Устройство для откачки воды из бака. | Удаление воды после стирки и полоскания. |
| Тэн | Тепловой элемент, нагревающий воду до нужной температуры. | Обеспечение нагрева воды для стирки. |
| Контроллер | Электронная плата, управляющая работой машины. | Координация всех процессов стирки. |
| Фильтр | Устройство для очистки воды от загрязнений и ворса. | Защита насоса и других узлов от засоров. |
| Уплотнитель двери | Резиновая прокладка вокруг двери барабана. | Предотвращение утечки воды во время стирки. |
| Панель управления | Кнопки и дисплей для выбора программ стирки и настройки параметров. | Удобное управление работой стиральной машины. |
| Входной клапан | Устройство, регулирующее подачу воды в бак. | Обеспечение необходимого уровня воды в баке. |
| Барабан | Внутренний цилиндр, в котором происходит стирка белья. | Обеспечение механического воздействия на белье. |
Интересные факты
Вот несколько интересных фактов о подетальном устройстве стиральной машины Индезит, включая описание и назначение основных узлов:
-
Система управления: Современные стиральные машины Индезит оснащены электронными модулями, которые позволяют управлять всеми процессами стирки. Эти модули могут включать в себя различные программы стирки, которые автоматически подбирают оптимальные параметры (температуру, время стирки, количество отжима) в зависимости от типа ткани и степени загрязнения. Это делает стирку более эффективной и экономичной.
-
Двигатель с инверторным управлением: Многие модели Индезит используют инверторные двигатели, которые обеспечивают более тихую и экономичную работу. Эти двигатели могут плавно регулировать скорость вращения барабана, что позволяет не только уменьшить уровень шума, но и снизить потребление электроэнергии. Кроме того, инверторные двигатели имеют более длительный срок службы по сравнению с традиционными.
-
Система защиты от протечек: Стиральные машины Индезит часто оборудованы системой AquaStop, которая предотвращает протечки и затопления. Эта система включает в себя специальные датчики, которые отслеживают уровень воды в баке и могут автоматически отключить подачу воды в случае обнаружения утечки. Это значительно повышает безопасность использования машины и защищает ваше жилье от возможных повреждений.
Эти узлы и системы делают стиральные машины Индезит не только удобными в использовании, но и надежными в эксплуатации.
УБЛ

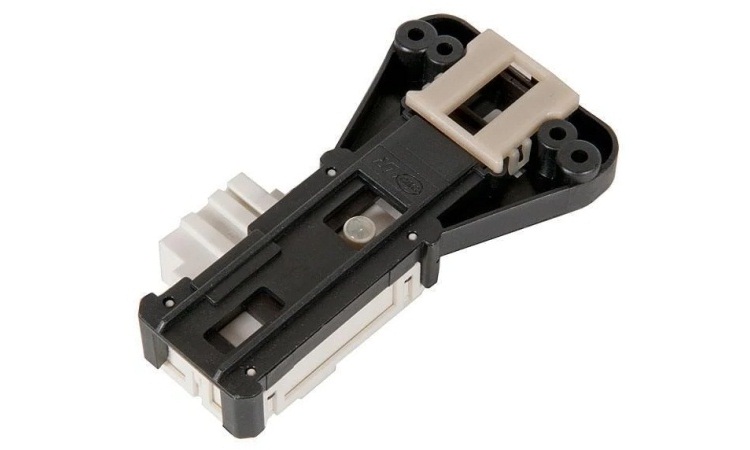

Устройство блокировки люка (УБЛ) — это электронный замок, который предотвращает открытие дверцы люка во время стирки, защищая от возможных протечек. УБЛ состоит из трех основных компонентов: термоэлемента, биметаллической пластины и фиксирующего механизма.
При запуске программы стирки модуль управления отправляет сигнал термоэлементу. В ответ термоэлемент нагревается и передает тепло биметаллической пластине. При нагревании биметаллическая пластина расширяется, выталкивая фиксатор и блокируя люк с характерным щелчком.
После завершения стирки и полного опустошения бака модуль получает сигнал, который активирует систему разблокировки замка, позволяя открыть дверцу люка.
Впускной клапан и датчик уровня воды

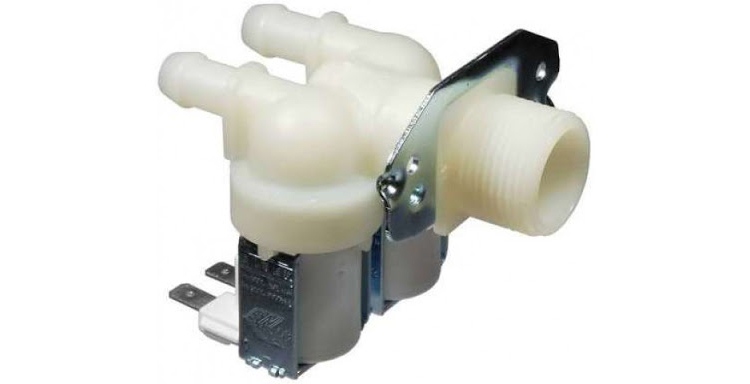

После закрытия дверцы люка электронным замком начинается цикл стирки, и активируется впускной клапан. Это компактный элемент с катушкой внутри. Когда модуль получает сигнал о старте стирки, на катушку подается электрический ток. Под действием электромагнитного поля впускной клапан открывается, позволяя воде поступать в бак.
Контроль уровня воды в барабане осуществляется с помощью прессостата (датчика уровня воды). Это небольшая пластиковая шайба, к одной стороне которой подключены провода, а с другой — трубка. Внутри датчика находится тонкая мембрана. В процессе заполнения водой давление воздуха в баке возрастает. Когда оно достигает определенного уровня, воздух выжимает мембрану, и датчик отправляет сигнал на модуль о прекращении подачи воды.
Порошкоприемник

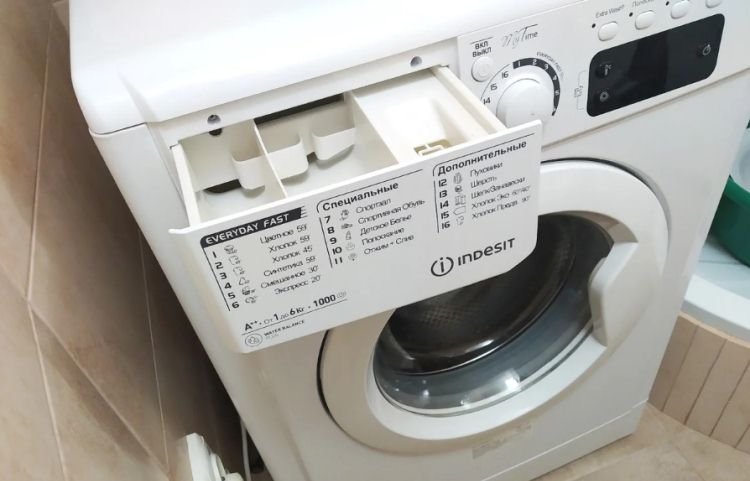

Диспенсер для моющих средств (порошкоприемник) — это пластиковый контейнер, разделенный на три секции. Каждая секция предназначена для различных этапов стирки и соединена с трубками. Когда начинается стирка, модуль управления отправляет сигнал, и вода поступает в нужный отсек.
Смешиваясь с порошком, образуется мыльный раствор, который по трубкам попадает в барабан стиральной машины. Порошкоприемник можно найти в верхнем левом углу стиральной машины марки Индезит.
ТЭН и термодатчик

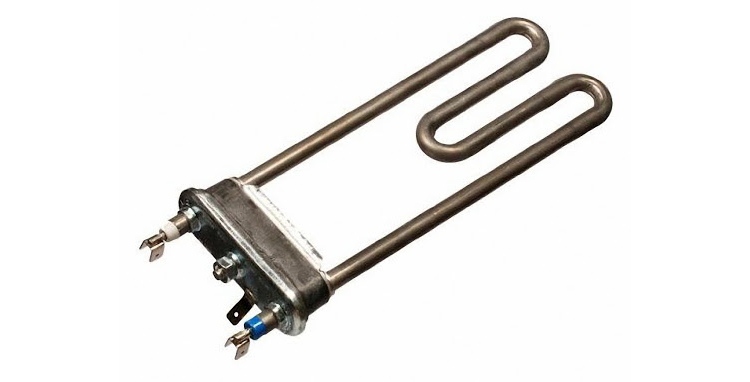

В зависимости от выбранного режима стирки перед началом программы необходимо установить температуру нагрева воды. Нагревательный элемент (ТЭН) отвечает за подогрев воды до нужной температуры. Внешне ТЭН представляет собой изогнутую трубку, внутри которой находятся спираль и изолятор-диэлектрик. Эти элементы выполняют функции аккумулятора и передатчика тепла от внутренней спирали к наружной оболочке ТЭНа.
Концы трубки соединены с контактами, через которые поступают сигналы от модуля о необходимости нагрева спирали. Как только трубка нагревается и температура воды достигает установленного значения, срабатывает термостат.
Температурный датчик (термостат) — это полупроводниковый резистор цилиндрической формы с диаметром не более 10 см. Датчик фиксируется в специальном разъеме, расположенном в нижней части ТЭНа между контактами. При увеличении температуры воды возрастает электрическое сопротивление термодатчика.
Когда сопротивление достигает установленного программой предела, датчик отправляет сигнал на модуль управления о необходимости прекратить подачу электричества, останавливая процесс нагрева воды.
Мотор и тахогенератор

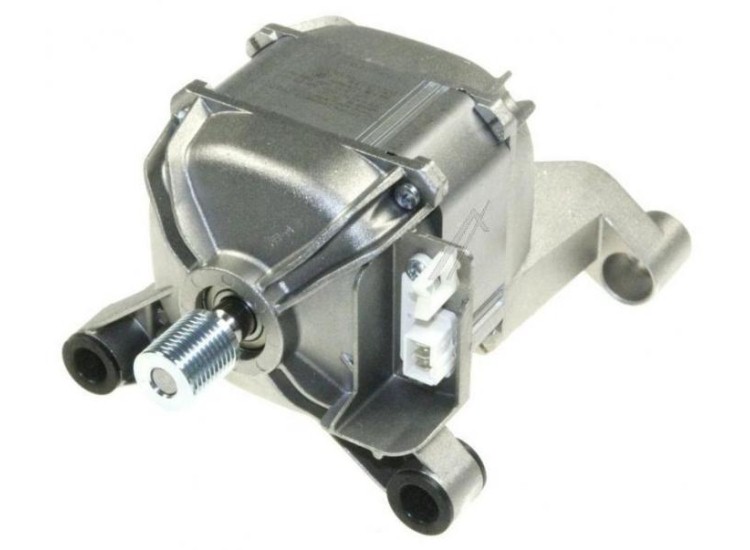

Мотор — ключевой элемент, отвечающий за вращение барабана стиральной машины. В современных моделях Индезит чаще всего используются коллекторные электродвигатели. В отличие от асинхронных моторов, которые устанавливались на старых моделях, коллекторные двигатели имеют меньшие размеры и обеспечивают высокую скорость вращения независимо от частоты электрической сети.
Двигатель состоит из алюминиевого корпуса, внутри которого находятся:
- ротор,
- статор,
- тахогенератор и две щетки.
Электрический импульс, проходя через обмотку статора, приводит в движение ротор — подвижный элемент двигателя, благодаря графитовым щеткам. В процессе работы стиральной машины щетки изнашиваются, что ослабляет контакт между статором и ротором, в результате чего мощность двигателя снижается.
Тахогенератор, или датчик Холла, представляет собой электрическую катушку, измеряющую скорость вращения электродвигателя. Это небольшое металлическое кольцо соединено проводами с валом двигателя. Когда мотор вращается, внутри катушки создается электромагнитное поле. Уровень напряжения изменяется в зависимости от скорости вращения. Датчик фиксирует эту информацию и передает ее на модуль управления, который регулирует работу двигателя.
Барабан

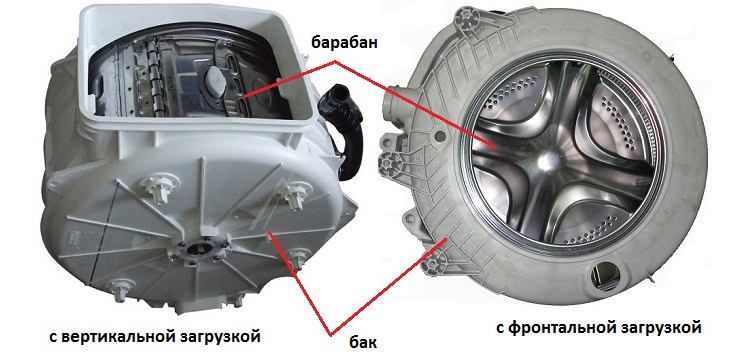

Центральным компонентом стиральной машины Индезит является барабан, в котором происходит процесс стирки. Он представляет собой цилиндрическую емкость с перфорированными стенками, выполненную из нержавеющей стали. Плотно закрытая дверца и резиновая манжета, окружающая вход в люк, предотвращают утечку воды. Барабан установлен внутри бака.
Бак стиральных машин Индезит обычно изготавливается из прочного пластика. В зависимости от модели, бак может быть разборным (состоящим из двух половин, соединенных болтами) или неразборным (сварным).
Бак и барабан соединены валом с подшипниками. На обратной стороне бака к валу прикреплен шкив с передаточным ремнем. Этот ремень передает вращение от электродвигателя на шкив, что приводит в движение барабан.
К баку подключены вспомогательные элементы:
- Амортизаторы (поглощают колебания бака во время стирки или отжима). Один конец амортизатора крепится к баку, а другой — к основанию корпуса стиральной машины.
- Пружины (компенсируют вибрации бака, одна сторона которых прикреплена к верхней части корпуса, а другая — к верхней части бака).
- Противовес (тяжелый бетонный блок, установленный на бак для устранения дисбаланса во время стирки или отжима).
- Шланги и патрубки (по верхним элементам в барабан поступает водопроводная вода, смешанная с порошком из диспенсера, а по нижним отработанная вода уходит в слив).
Бак крепится к корпусу с помощью специальной резиновой манжеты (ее можно увидеть, открыв дверцу люка) и металлического хомута.
В современных моделях стиральных машин Индезит двигатель установлен на задней стенке барабана (так называемый прямой привод). Этот способ соединения узлов считается более эффективным, так как вращение барабана требует меньше энергии, а сам двигатель занимает меньше пространства.

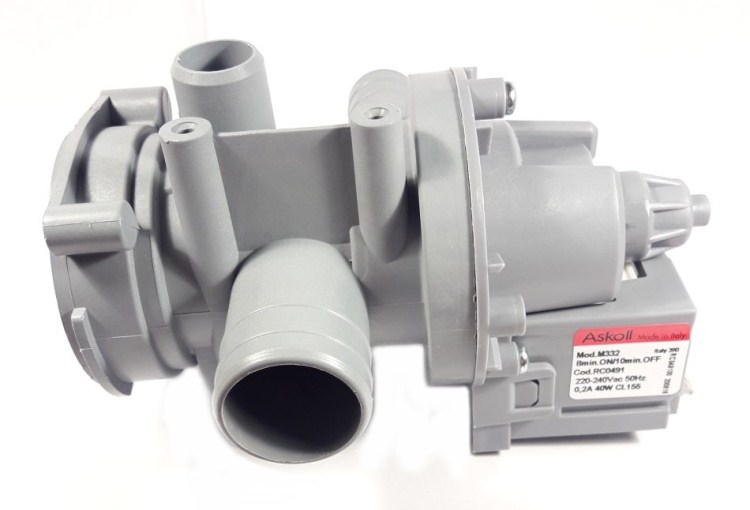

Сливной насос
По завершении цикла стирки модуль управления активирует сливной насос, который включает мотор, сливной фильтр и улитку. Отработанная вода поступает в насос через резиновый патрубок, надежно соединенный специальными хомутами с баком и улиткой.
Чтобы предотвратить попадание посторонних частиц, таких как нитки, ворсинки и волосы, в крыльчатку мотора, между улиткой и помпой установлен сливной фильтр.
Затем вода по гофрированному шлангу, длина которого составляет от одного до четырех метров, уходит в канализацию. Один конец шланга крепится к насосу, а другой опускается в систему канализации.
В этом разделе вы найдете полезную информацию о стиральных машинах Индезит.
Заключение
Стиральная машина Индезит — это сложный комплекс механизмов и узлов, чёткое взаимодействие которых обеспечивает стабильную работу устройства.
Амортизаторы и подвеска барабана
Амортизаторы и подвеска барабана являются ключевыми компонентами стиральной машины Индезит, обеспечивающими стабильную работу устройства и минимизацию вибраций во время стирки и отжима. Эти элементы играют важную роль в поддержании равновесия барабана, что особенно критично при высоких оборотах отжима.
Амортизаторы, как правило, представляют собой гидравлические или пневматические устройства, которые поглощают колебания и удары, возникающие при вращении барабана. Они устанавливаются между корпусом машины и подвеской барабана, что позволяет смягчить воздействие на другие узлы и детали стиральной машины. В случае неисправности амортизаторов, пользователь может заметить увеличение уровня шума, вибрации и даже смещение барабана, что может привести к повреждению других компонентов.
Подвеска барабана состоит из пружин и других поддерживающих элементов, которые удерживают барабан в правильном положении. Пружины обеспечивают необходимую гибкость, позволяя барабану двигаться вверх и вниз, что особенно важно при загрузке белья. Если пружины изношены или повреждены, это может привести к неправильному распределению нагрузки, что, в свою очередь, увеличивает риск повреждения амортизаторов и других частей машины.
В современных моделях стиральных машин Индезит используются системы, которые обеспечивают оптимальное распределение нагрузки на барабан, что позволяет значительно снизить уровень вибраций и шума. Это достигается за счет использования более совершенных амортизаторов и улучшенной конструкции подвески. Например, некоторые модели могут быть оснащены дополнительными стабилизирующими элементами, которые помогают удерживать барабан в центре и предотвращают его смещение.
Регулярное обслуживание амортизаторов и подвески барабана является важной частью эксплуатации стиральной машины. Рекомендуется периодически проверять состояние этих компонентов, особенно если вы замечаете изменения в работе устройства. При необходимости замены амортизаторов или пружин, лучше всего обращаться к квалифицированным специалистам, чтобы избежать дальнейших повреждений и обеспечить долговечность вашей стиральной машины.
Фильтр и система защиты от засоров
Фильтр в стиральной машине Индезит играет ключевую роль в обеспечении ее эффективной работы и долговечности. Он предназначен для задерживания различных загрязнений, таких как волосы, мелкие предметы, пыль и другие остатки, которые могут попасть в машину во время стирки. Фильтр помогает предотвратить засоры в системе, что может привести к снижению производительности и даже поломке устройства.
Система защиты от засоров в стиральных машинах Индезит включает в себя несколько компонентов, которые работают в тандеме для обеспечения бесперебойной работы устройства. Основным элементом этой системы является фильтр, который обычно расположен в нижней части машины. Для доступа к фильтру необходимо открыть специальную панель, что позволяет легко проводить его очистку и обслуживание.
Фильтры бывают разных типов: сетчатые, магнитные и комбинированные. Сетчатые фильтры предназначены для задерживания крупных частиц, в то время как магнитные фильтры могут улавливать металлические предметы. Комбинированные фильтры объединяют в себе функции обоих типов, обеспечивая более полную защиту от засоров.
Регулярная очистка фильтра является важной процедурой, которую рекомендуется выполнять каждые несколько месяцев, в зависимости от частоты использования стиральной машины. Накопление грязи и мусора в фильтре может привести к ухудшению работы устройства, увеличению времени стирки и повышенному расходу электроэнергии. В некоторых случаях это может вызвать и более серьезные проблемы, такие как протечки или поломки насосов.
Кроме фильтра, в системе защиты от засоров также могут быть установлены дополнительные элементы, такие как предохранительные клапаны и датчики уровня воды. Эти компоненты помогают контролировать уровень воды в баке и предотвращают переполнение, что также снижает риск засоров и повреждений.
Важно отметить, что при использовании стиральной машины Индезит следует соблюдать рекомендации производителя по уходу за фильтром и другими компонентами системы. Это не только продлит срок службы устройства, но и обеспечит его эффективную работу, что в конечном итоге сэкономит время и деньги пользователя.
Корпус и изоляция шумов
Корпус стиральной машины Индезит выполняет не только защитную функцию, но и влияет на уровень шума, который издает устройство во время работы. Корпус обычно изготавливается из высококачественной стали, покрытой антикоррозийным слоем, что обеспечивает долговечность и устойчивость к внешним воздействиям. Внутренняя часть корпуса может быть дополнительно обработана специальными материалами, которые снижают уровень вибрации и шума.
Изоляция шумов в стиральных машинах Индезит достигается за счет применения различных технологий и материалов. Внутри корпуса устанавливаются специальные шумопоглощающие панели, которые уменьшают акустическую нагрузку на окружающую среду. Эти панели могут быть выполнены из пористых материалов, таких как пенополиуретан или минеральная вата, которые эффективно поглощают звуковые волны.
Кроме того, конструкция корпуса включает в себя специальные амортизирующие элементы, которые помогают минимизировать вибрации во время отжима. Эти элементы могут быть представлены в виде резинок или пружин, которые устанавливаются между корпусом и внутренними узлами машины. Благодаря этому, даже при высокой скорости отжима, уровень шума остается на приемлемом уровне.
Важно отметить, что правильная установка стиральной машины также играет ключевую роль в снижении уровня шума. Убедитесь, что машина стоит на ровной поверхности и все ножки надежно зафиксированы. Неправильная установка может привести к дополнительным вибрациям и шумам, что негативно скажется на работе устройства и комфорте пользователей.
Таким образом, корпус и изоляция шумов являются важными аспектами конструкции стиральной машины Индезит, которые обеспечивают не только защиту внутренних узлов, но и комфортное использование устройства в домашних условиях.
