Стиральные машины LG зарекомендовали себя как надежные и высококачественные устройства, которые значительно упрощают процесс стирки. В данной статье мы подробно рассмотрим устройство стиральной машины-автомат LG, уделяя внимание каждому узлу и детали, их назначению и принципу работы. Знание устройства вашей стиральной машины поможет не только лучше понять ее функциональность, но и упростит процесс диагностики и ремонта в случае возникновения неисправностей. Мы предоставим фотографии ключевых компонентов, что сделает информацию более наглядной и доступной для восприятия.

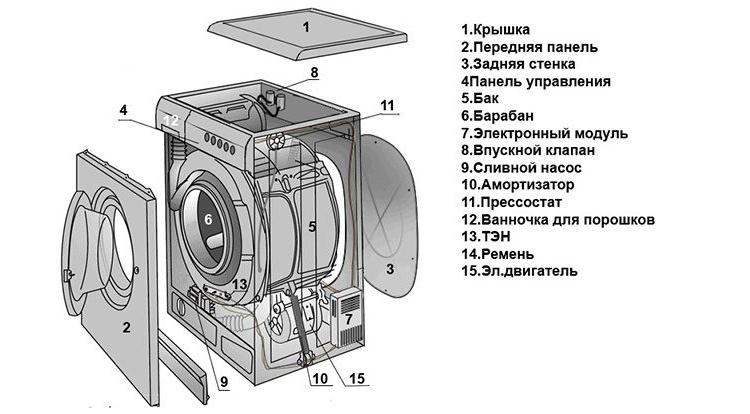

Как устроена стиралка-автомат?
Корпус стиральной машины состоит из передней панели, двух боковых стенок, задней части и верхней крышки. Под верхней крышкой находятся следующие компоненты:

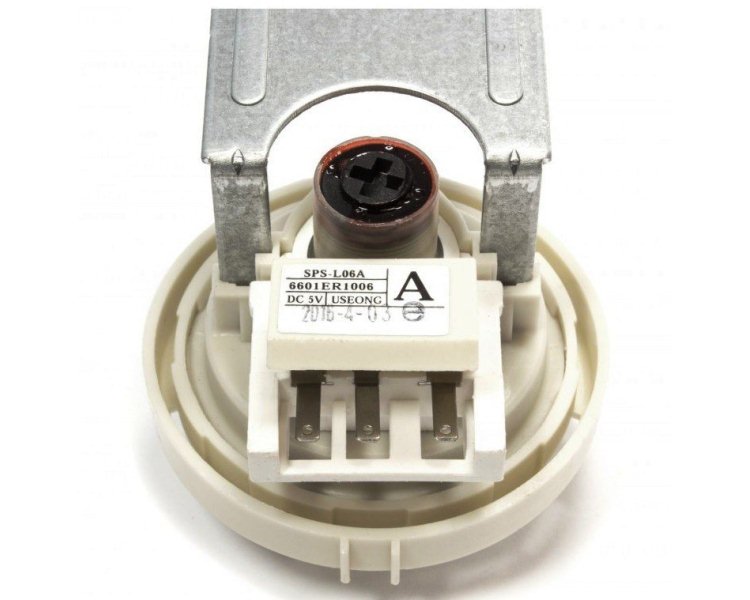

Прессостат (он же датчик уровня воды)
Эта небольшая круглая деталь установлена в углу, ближе к задней стенке бытового устройства. В пластиковом корпусе находятся:
- воздушная камера с мембраной,
- трубки,
- индуктивная катушка с сердечником и группа проводников.
Главная функция прессостата — контролировать уровень воды в барабане. Во время наполнения барабана воздух, проходя по шлангу в датчик, создает давление на тонкую мембрану. Когда бак заполняется до определенного уровня, воздух выталкивает мембрану, замыкает контакты, и на модуль управления поступает сигнал о прекращении подачи воды.
В центре корпуса прессостата расположен настроечный винт, который можно выкрутить или закрутить для изменения уровня давления в баке. Производитель настоятельно не рекомендует изменять заводские настройки прессостата, так как это может увеличить нагрузку на другие компоненты внутренней системы стиральной машины.
| Узел стиральной машины | Назначение узла | Описание |
|---|---|---|
| Бак | Хранение воды и стирка белья | Основной контейнер, в который заливается вода и помещается белье для стирки. |
| Двигатель | Привод барабана к вращению | Обеспечивает вращение барабана для стирки и отжима белья. |
| Насос | Отвод воды из бака | Удаляет использованную воду из бака после стирки и отжима. |
| ТЭН | Нагрев воды | Нагревает воду до заданной температуры для эффективной стирки. |
| Контроллер | Управление работой машины | Электронный блок, который управляет всеми функциями стиральной машины. |
| Фильтр | Очистка воды от загрязнений | Улавливает ворс и другие частицы, предотвращая их попадание в насос. |
| Дверца | Доступ к баку | Позволяет загружать и выгружать белье, а также контролировать процесс стирки. |
| Амортизаторы | Снижение вибрации и шума | Уменьшают колебания и шум при работе машины, обеспечивая стабильность. |
| Шланг для слива | Удаление воды из машины | Обеспечивает отвод использованной воды в канализацию. |
| Шланг для подачи воды | Подача воды в бак | Подключается к водопроводу и обеспечивает поступление воды в машину. |
Интересные факты
Вот несколько интересных фактов о подетальном устройстве стиральной машины LG:
-
Инверторный мотор: Стиральные машины LG часто оснащены инверторными моторами, которые обеспечивают более тихую и эффективную работу. Эти моторы регулируют скорость вращения барабана в зависимости от нагрузки, что позволяет экономить электроэнергию и уменьшать износ деталей.
-
Система 6 Motion: Многие модели LG используют технологию 6 Motion, которая предлагает шесть различных движений барабана во время стирки. Это позволяет лучше адаптировать процесс стирки к различным типам тканей, обеспечивая бережное обращение с одеждой и более качественное удаление загрязнений.
-
Smart Diagnosis: Стиральные машины LG могут быть оснащены функцией Smart Diagnosis, которая позволяет пользователям диагностировать проблемы с помощью мобильного приложения. Это упрощает процесс обслуживания и ремонта, так как машина может передавать информацию о неисправностях в сервисный центр, что экономит время и деньги на вызов специалиста.
Эти особенности делают стиральные машины LG не только эффективными, но и удобными в использовании.

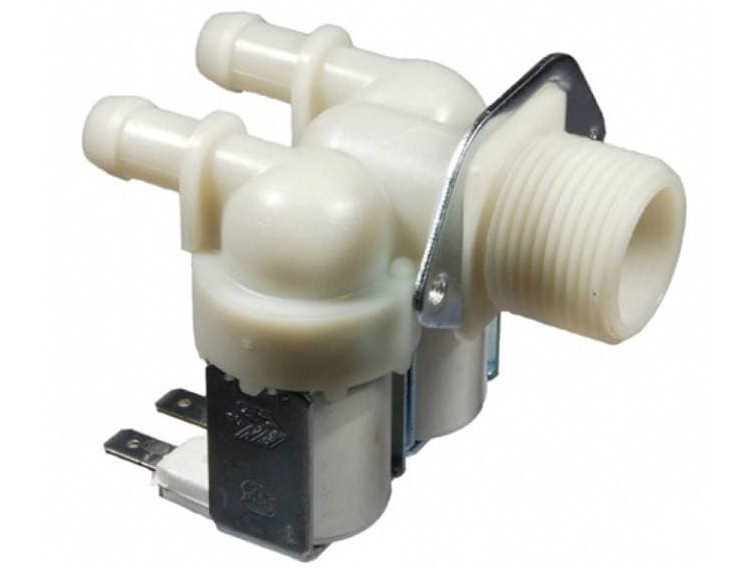

Наливной клапан
Это устройство, выполняющее функцию запорного элемента, является частью патрубка, соединяющегося с водопроводным шлангом. Наливной клапан служит защитой от утечек.
Когда стиральная машина подключается к электросети и получает команду на запуск стирки, электрический ток проходит через катушку наливного клапана, создавая электромагнитное поле, которое открывает запорный клапан.
Как только датчик уровня воды (прессостат) фиксирует максимальный уровень воды в барабане, питание с катушки отключается, и клапан закрывается.

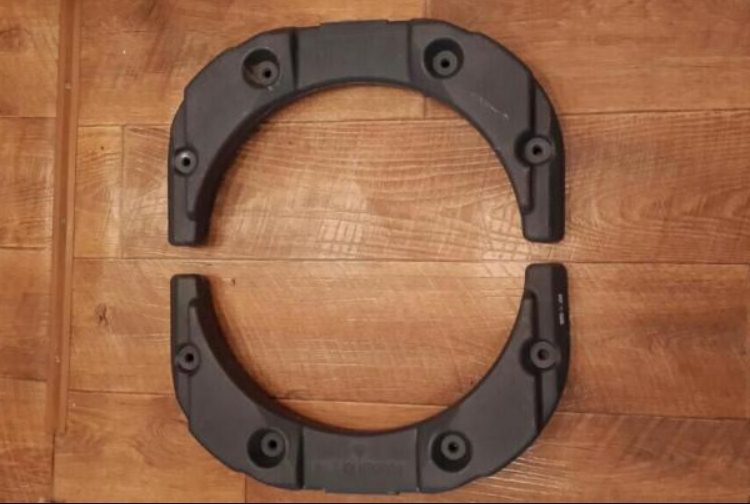

Противовесы
Это массивные пластиковые или бетонные блоки. Один из них закреплен болтом на верхней части бака, а два других расположены вокруг люка стиральной машины.
Противовес в стиральной машине выполняет функцию амортизатора, уменьшая вибрации бака во время стирки и отжима. Он также добавляет вес прибору, что повышает его устойчивость.
С передней панели можно получить доступ к следующим компонентам внутренней конструкции стиральной машины:

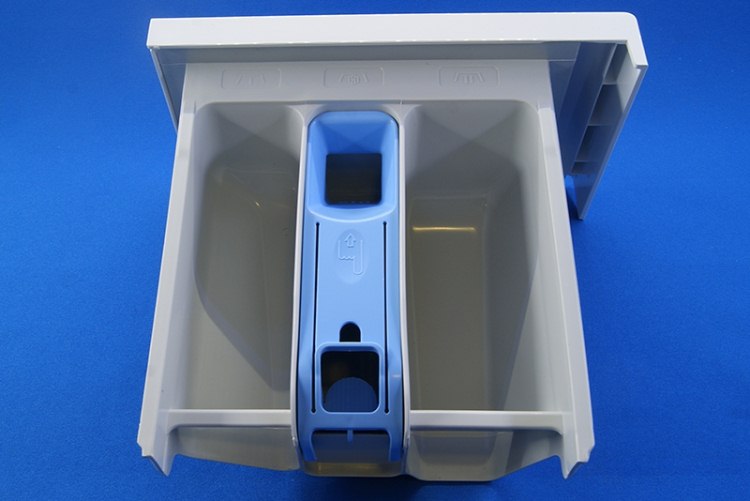

Диспенсер для моющих средств
Это пластиковый контейнер, расположенный в верхней части передней панели стиральной машины. Порошковый отсек разделен на три части: для основной стирки, дополнительной стирки и кондиционера.
В отсек, обозначенный римской цифрой I, помещают порошок для основной стирки, а в отсек под номером II — для предварительной стирки. В отсек, отмеченный знаком «*», заливают кондиционер для белья. Порошковый отсек соединен с наливным клапаном через патрубки.

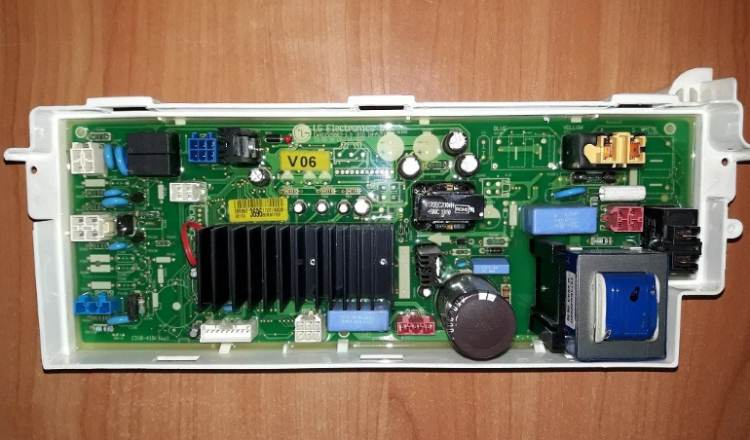

Модуль управления
Это ключевой компонент внутренней структуры спиральной машины. Основные задачи модуля управления:
- обеспечивает обмен данными с индикационной платой (на дисплее панели управления отображаются коды ошибок и другие символы, информирующие о текущих процессах);
- отправляет сигнал о поступлении или отводе воды;
- управляет механизмом блокировки дверцы;
- следит за нагревом воды в баке;
- контролирует работу двигателя во всех режимах.
Модуль представляет собой печатную плату, на которой размещены резисторы и семисторы, отвечающие за определенные узлы внутреннего устройства стиральной машины. Микропроцессор координирует взаимодействие всех компонентов модуля управления.
Центральное место передней панели стиральной машины LG занимает дверца люка, за которой находятся блокирующее устройство и резиновая манжета.

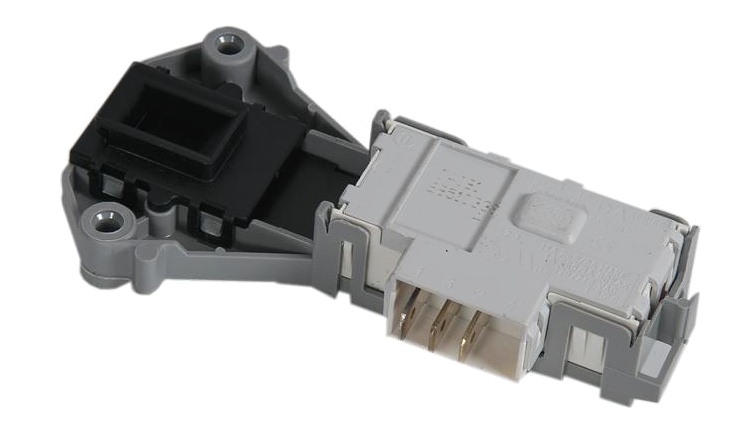

Устройство блокировки люка
Основная функция устройства блокировки люка (УБЛ) — обеспечить безопасность при работе стиральной машины, предотвращая открытие двери во время стирки.
УБЛ состоит из фиксатора, термоэлемента и биметаллической пластины, которые находятся в защитном пластиковом корпусе.
Когда модуль управления отправляет сигнал о начале стирки, термоэлемент УБЛ получает электрический ток. В результате нагрева он передает тепло на биметаллическую пластину, которая, расширяясь, выталкивает фиксатор и блокирует дверь. После завершения стирки термоэлемент остывает всего за две-три минуты, и блокировка дверцы люка снимается.

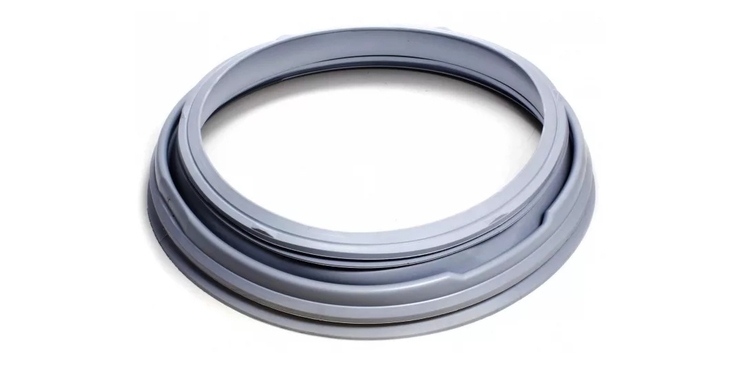

Манжета
Это специализированное резиновое кольцо соединяет бак стиральной машины с передней панелью. Резиновая манжета обеспечивает герметичность люка, предотвращая утечку воды из барабана. Манжета крепится с помощью двух хомутов: внутреннего и наружного.
Наружный хомут — металлическое кольцо, фиксирующее манжету с внешней стороны передней панели. Для его снятия нужно аккуратно разогнуть защелку и удалить кольцо. Чтобы получить доступ к внутреннему хомуту, необходимо снять переднюю панель стиральной машины. Подробная инструкция по замене манжеты люка для стиральных машин LG доступна здесь.
В нижней части передней панели расположен технический люк, за которым находятся сливной фильтр и шланг для аварийного слива.

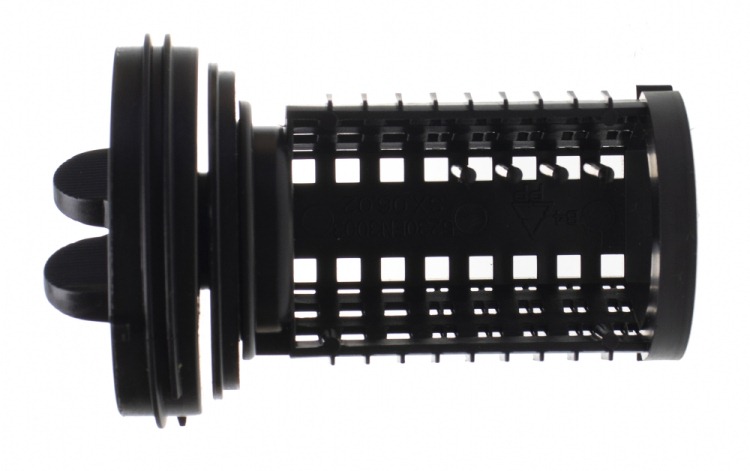

Сливной фильтр
Это небольшая пластиковая продолговатая заглушка с ручкой и выходом для шланга аварийного слива воды. Фильтр защищает крыльчатку сливного насоса от попадания посторонних предметов и мусора.
Сливной фильтр следует регулярно (не реже одного раза в три месяца) извлекать и очищать. Эти действия помогут обеспечить стабильную работу сливного насоса.
Теперь обратим внимание на заднюю панель и её содержимое. На задней стенке находятся сетевой шнур (для подачи электричества) и два шланга. Один из них — наливной, расположен в верхней части задней панели (по нему вода поступает из водопровода). Второй шланг — сливной, находится в нижней части задней панели (он отводит грязную воду в канализацию).
Основное пространство задней панели занимает сервисный люк. За ним скрыт доступ к ключевым механизмам и компонентам стиральной машины LG.

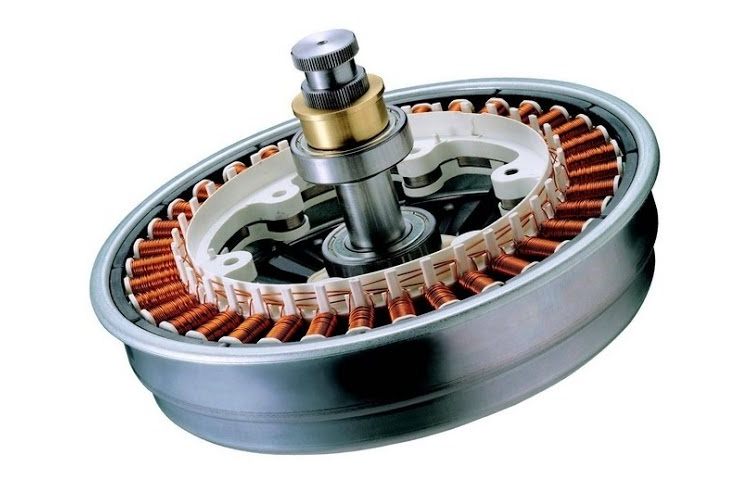

Двигатель
Современные стиральные машины LG оснащены инверторными двигателями. В отличие от традиционных коллекторных моторов, инверторные модели устанавливаются непосредственно на валу барабана. Это исключает шкивы, ремни, угольные щетки и другие соединительные элементы, что значительно увеличивает срок службы двигателя.
Структура инверторного двигателя:
- Ротор (металлическая чаша, закрепленная на валу барабана, внутри которой находятся магниты).
- Статор (пластиковый круг, соединенный с внешней стороной, с выемками для обмоток катушек, внутри которого размещены электротехнические пластины и тахогенератор).
На инверторный двигатель подается переменный ток, который он преобразует в постоянный, а затем снова в переменный с необходимыми параметрами. Эти преобразования позволяют точно контролировать частоту вращения ротора. Установка ротора и барабана на одном валу значительно снижает уровень вибрации и обеспечивает идеальную балансировку бака. Инструкцию по диагностике неисправностей двигателя стиральной машины LG и его замене можно найти здесь.

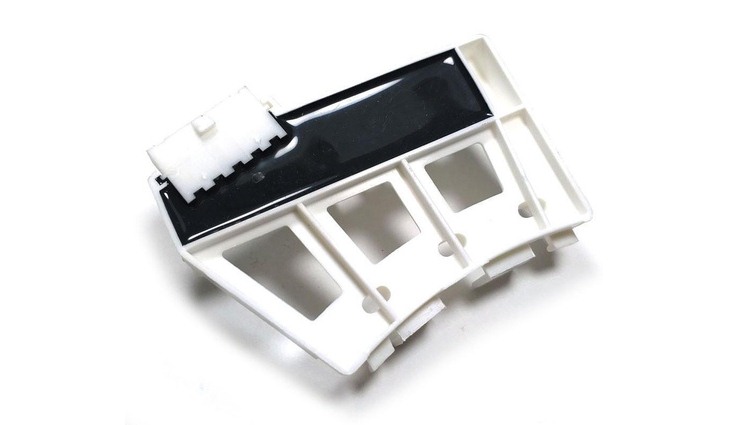

Тахогенератор
Датчик Холла (тахогенератор) — компактная катушка, встроенная в корпус инверторного мотора, предназначенная для измерения оборотов двигателя стиральной машины.
Когда двигатель вращается, внутри катушки под действием магнита возникает электрическое напряжение. Этот показатель изменяется в зависимости от скорости вращения. Датчик фиксирует данные и передает их на управляющий модуль. Если полученные значения не совпадают с установленными параметрами, модуль уведомляет о возникшей ошибке с помощью соответствующего кода на панели управления.

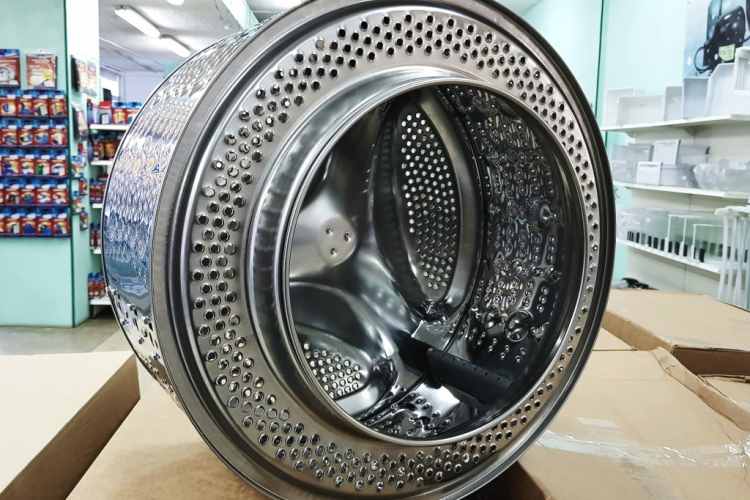

Барабан
Это емкость из нержавеющей стали, в которой происходят стирка, полоскание и отжим. Внутренняя поверхность барабана перфорирована. Через эти отверстия вода с моющим средством поступает в барабан, а загрязненная жидкость вытекает после завершения стирки.
Для повышения качества стирки производитель устанавливает внутри барабана специальные бойники — пластиковые ребра, которые способствуют эффективному перемешиванию белья.
Снаружи барабан защищен двумя половинами бака. Эти пластиковые элементы соединяются с помощью винтов (в старых моделях стиральных машин LG можно встретить цельнолитые, неразборные баки).
С одной стороны бак соединен с барабаном резиновой манжетой, а с другой — вал барабана проходит через бак к подшипниковому узлу. Пошаговые инструкции по снятию барабана со стиральной машины LG и его замене можно найти в этой статье, а информацию о замене подшипника — в другой.

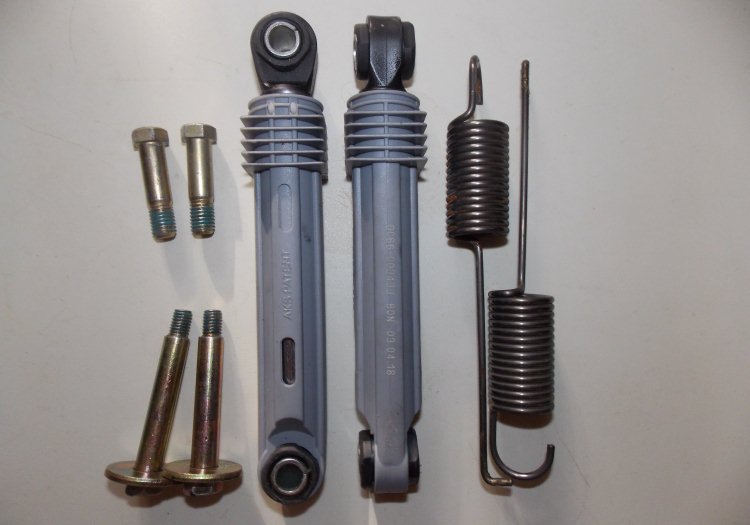

Амортизаторы и пружины
Возвратная пружина обеспечивает возврат бака в исходное положение при сильных колебаниях. Одна сторона пружины фиксируется крючком к корпусу стиральной машины, а другая — к верхней части бака.
Амортизаторы, как и пружины, уменьшают вибрацию бака во время стирки и отжима. Они крепятся одной стороной к нижней части бака, а другой — к основанию корпуса стиральной машины.
Вибрация гасится благодаря движению поршня внутри цилиндра. Прокладка между цилиндром и поршнем смазана. При колебаниях бака поршень плавно вдавливается в цилиндр, что эффективно гасит вибрацию. Инструкция по самостоятельной замене амортизаторов на стиральной машине LG доступна здесь.

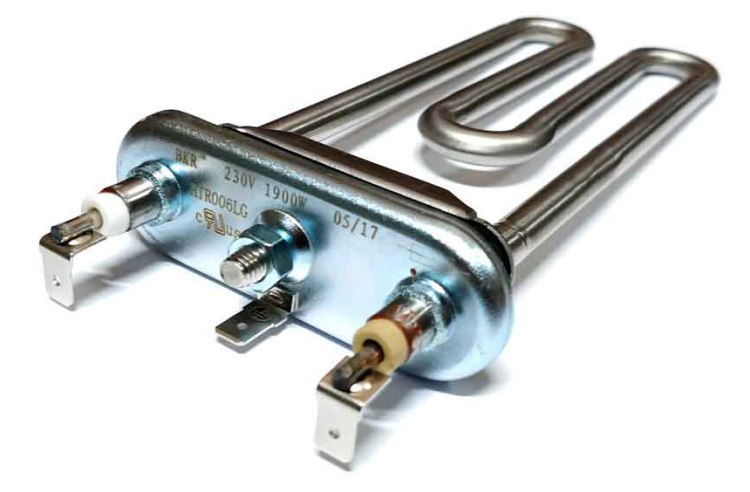

Нагревательный элемент
ТЭН, или нагревательный элемент, представляет собой изогнутую трубку с подключенными к ней концами электрической проводки. Внутри трубки находится тонкий нагревательный элемент и диэлектрик, который передает тепло на металлические стенки ТЭНа.
Во время стирки на ТЭН подается электрическое напряжение от модуля управления. Это вызывает его нагрев, что приводит к повышению температуры воды в баке.
Когда температура воды достигает заданного уровня, срабатывает температурный датчик. Он отправляет сигнал на модуль управления, который прекращает подачу напряжения на ТЭН. В этой статье представлена инструкция по самостоятельному снятию и замене ТЭНа для стиральной машины LG.

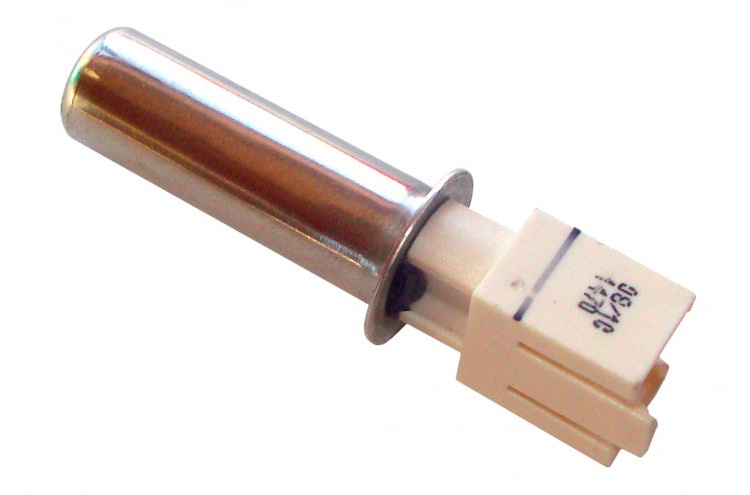

Датчик температуры
Термодатчик — устройство для измерения температуры воды в барабане. Внутри ТЭНа расположен термистор. Чувствительный элемент термодатчика, представляющий собой металлический цилиндр, изменяет свое сопротивление в зависимости от температуры воды.
Этот процесс преобразует значения сопротивления датчика в температурные параметры и передает их на управляющий модуль. Когда температура достигает предельного уровня, модуль отключает подачу напряжения, останавливая нагрев воды.

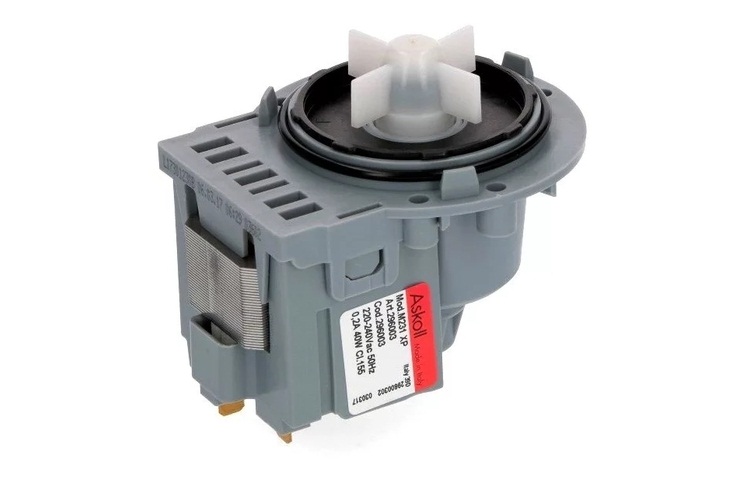

Сливной насос
Основная задача сливного насоса — откачка и удаление использованной воды из барабана стиральной машины. Этот насос состоит из мотора, вращающейся крыльчатки и улитки (части, к которой подключаются патрубки и сливной шланг).
После завершения цикла стирки модуль управления активирует сливной насос. Использованная вода проходит через патрубки, попадает в крыльчатку насоса, а затем направляется в сливной шланг и далее в канализацию. Узнайте, как прочистить и заменить сливной шланг для стиральной машины LG, перейдя по ссылке.
Заключение
Понимание устройства и работы компонентов стиральной машины поможет вам быстро восстановить её работоспособность с минимальными усилиями.
Сенсор загрузки
Сенсор загрузки является одним из ключевых компонентов стиральной машины LG, который отвечает за определение веса загруженного белья. Этот узел играет важную роль в оптимизации процесса стирки, позволяя машине автоматически адаптировать свои параметры работы в зависимости от объема загрузки.
Сенсор загрузки работает на основе технологии, основанной на измерении веса. Он может быть реализован в виде механического или электронного устройства. В современных моделях LG чаще всего используются электронные сенсоры, которые обеспечивают более высокую точность и надежность. Эти сенсоры могут быть встроены в систему управления стиральной машины и взаимодействовать с другими узлами, такими как насос, двигатель и система подачи воды.
Основная функция сенсора загрузки заключается в том, чтобы определить, сколько белья загружено в барабан. На основе полученных данных машина может автоматически регулировать количество воды, необходимое для стирки, а также время стирки и интенсивность отжима. Это позволяет не только экономить ресурсы, такие как вода и электроэнергия, но и обеспечивает более качественную стирку, так как машина может адаптироваться к различным типам тканей и степени загрязнения.
Кроме того, сенсор загрузки помогает предотвратить перегрузку машины, что может привести к повреждению как самой стиральной машины, так и белья. Если сенсор обнаруживает, что загрузка превышает допустимые нормы, он может заблокировать запуск программы стирки или предложить пользователю уменьшить количество загруженного белья.
В некоторых моделях стиральных машин LG сенсор загрузки также может работать в связке с другими функциями, такими как автоматическое определение типа ткани. Это позволяет машине не только оптимизировать процесс стирки, но и выбирать наиболее подходящие режимы для различных типов тканей, что значительно увеличивает срок службы как самой машины, так и стирки.
Таким образом, сенсор загрузки является важным элементом, который обеспечивает эффективную и безопасную работу стиральной машины LG, позволяя пользователям получать наилучшие результаты стирки при минимальных затратах ресурсов.
Электронный модуль управления мотором
Электронный модуль управления мотором является одним из ключевых компонентов стиральной машины LG, отвечающим за управление работой двигателя. Этот модуль обеспечивает точное регулирование скорости вращения барабана, а также его направления, что критически важно для выполнения различных программ стирки.
Основные функции электронного модуля управления мотором включают:
- Регулирование скорости: Модуль позволяет изменять скорость вращения барабана в зависимости от выбранной программы стирки. Например, для деликатных тканей скорость может быть снижена, чтобы избежать повреждений, в то время как для более устойчивых материалов скорость может быть увеличена для более эффективной стирки.
- Управление направлением вращения: Модуль управляет направлением вращения барабана, что позволяет обеспечить равномерное распределение белья и улучшить качество стирки. В большинстве случаев барабан вращается в обе стороны, что помогает избежать скручивания тканей.
- Защита от перегрузки: Встроенные датчики позволяют модулю определять вес загруженного белья и, в случае перегрузки, автоматически снижать скорость или останавливать работу машины, чтобы предотвратить повреждение двигателя.
- Диагностика и самодиагностика: Модуль управления также отвечает за диагностику состояния двигателя и других узлов стиральной машины. В случае возникновения неисправностей он может выдавать коды ошибок, которые помогают пользователю или сервисному центру определить причину проблемы.
Электронный модуль управления мотором состоит из нескольких ключевых элементов:
- Микроконтроллер: Основной элемент, который обрабатывает сигналы от датчиков и управляет работой двигателя в соответствии с заданной программой стирки.
- Транзисторы и реле: Используются для управления подачей напряжения на двигатель, что позволяет изменять его скорость и направление вращения.
- Датчики: Включают в себя датчики оборотов, температуры и веса, которые обеспечивают обратную связь для микроконтроллера.
Современные стиральные машины LG используют технологии инверторного управления, что позволяет значительно снизить уровень шума и вибрации во время работы. Инверторный мотор обеспечивает более плавное и эффективное управление, что в свою очередь увеличивает срок службы устройства и снижает потребление электроэнергии.
В заключение, электронный модуль управления мотором является важнейшим узлом стиральной машины LG, который обеспечивает ее эффективную и безопасную работу. Понимание его функций и принципа работы помогает пользователям лучше заботиться о своем устройстве и своевременно выявлять возможные неисправности.
Корпус и изоляция
Корпус стиральной машины LG выполняет несколько ключевых функций, включая защиту внутренних компонентов, обеспечение стабильности устройства во время работы и минимизацию вибраций. Обычно корпус изготовлен из прочной стали, что обеспечивает долговечность и устойчивость к механическим повреждениям. Внешняя поверхность корпуса может быть покрыта специальным антикоррозийным слоем, что предотвращает образование ржавчины и увеличивает срок службы машины.
Изоляция корпуса играет важную роль в снижении уровня шума и вибраций, возникающих во время стирки и отжима. Внутри корпуса могут быть установлены специальные звукоизолирующие панели, которые поглощают звуковые волны и уменьшают шум, создаваемый работающими механизмами. Это особенно актуально для стиральных машин, которые работают в жилых помещениях, где уровень шума может быть критичным.
Кроме того, изоляция помогает поддерживать оптимальную температуру внутри устройства, что особенно важно для моделей с функцией нагрева воды. Хорошая теплоизоляция предотвращает потерю тепла, что способствует более эффективному использованию энергии и снижению затрат на электроэнергию.
Внутренние стенки корпуса могут быть дополнительно обработаны специальными антивибрационными материалами, которые уменьшают колебания, возникающие во время отжима. Это не только повышает комфорт при использовании, но и защищает саму машину от износа, продлевая срок ее службы.
Важно отметить, что конструкция корпуса стиральной машины LG также учитывает удобство доступа к внутренним компонентам для обслуживания и ремонта. Например, некоторые модели имеют съемные панели, что позволяет легко добраться до двигателя, насоса или других узлов без необходимости полной разборки устройства.
В заключение, корпус и изоляция стиральной машины LG являются важными элементами, которые обеспечивают не только защиту и долговечность устройства, но и комфорт при его использовании. Правильный выбор материалов и конструктивных решений позволяет производителю создавать надежные и эффективные стиральные машины, соответствующие современным требованиям пользователей.
