Стиральные машины марки Самсунг (Samsung) зарекомендовали себя как надежные и высокотехнологичные устройства, которые значительно упрощают процесс стирки. Понимание устройства и принципа работы этих машин поможет пользователям не только эффективно использовать их возможности, но и своевременно выявлять и устранять возможные неисправности. В данной статье мы подробно рассмотрим ключевые узлы стиральной машины-автомат Самсунг, их назначение и функции, а также предоставим изображения, что позволит лучше ориентироваться в устройстве и уходе за техникой.
Как устроена машинка-автомат Samsung?
Современные технологии компании Samsung, используемые в производстве автоматических стиральных машин, делают их высокотехнологичными устройствами. Однако, при внимательном изучении конструкции разобраться в их работе не составит труда.
Корпус любой модели включает:
- переднюю панель,
- заднюю стенку,
- основание и крышку.

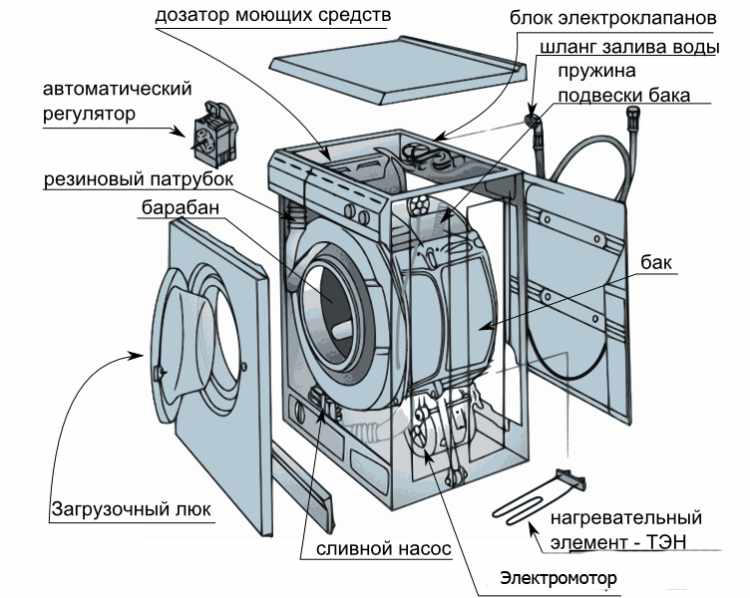

Внешние и внутренние компоненты устройства расположены следующим образом:
- На лицевой стороне — панель управления, отсек для моющего средства, насос для слива, шланг, фильтр.
- На верхней панели — впускной клапан, реле уровня, пружины для подвески бака, противовесы.
- На боковой стороне — бак, амортизаторы.
- На задней стороне — приводной ремень, двигатель, шкив, электрошнур, сливной шланг.
Внутреннее устройство стиральной машины состоит из основных и дополнительных компонентов. К основным относятся:
- управляющий модуль;
- электродвигатель;
- бак;
- ТЭН;
- насос.
Каждая деталь, как крупная, так и мелкая, выполняет свою функцию в процессе работы машины. Неисправность любой из них может привести к снижению качества стирки или полной остановке устройства.

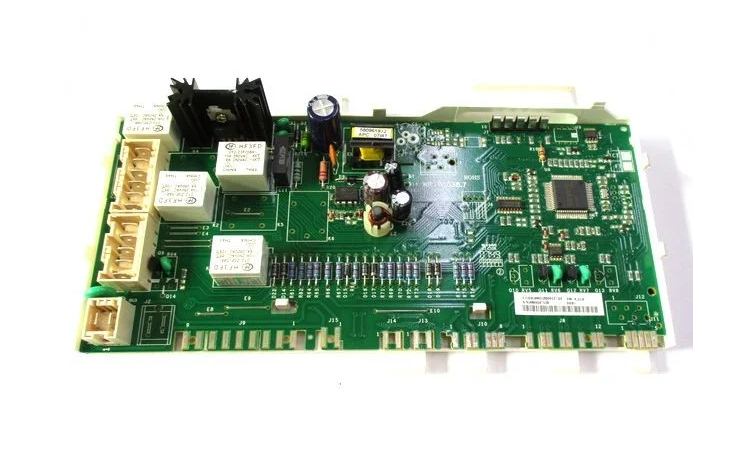

Управляющий модуль
В стиральной машине ключевым элементом является электронный блок. Модуль управления — это «мозг» автоматической стиралки, который включает индикаторную панель и программный модуль.
Силовой блок отвечает за питание и контроль всех функций. Это достигается благодаря соединению с управляющим модулем всех датчиков, электроники и исполнительных механизмов. При неисправностях в машине сигнал поступает на электронную плату, что отображается на панели в виде мигания индикаторов или кода на дисплее.
Электронная плата очень чувствительна к колебаниям напряжения, поэтому для надежной работы стиральной машины необходимо использовать устройство, защищающее её от скачков напряжения.
| Узел стиральной машины | Описание | Назначение |
|---|---|---|
| Бак | Металлический или пластиковый контейнер, в котором происходит стирка. | Удерживает воду и белье во время стирки. |
| Двигатель | Электрический мотор, который приводит в движение барабан. | Обеспечивает вращение барабана для стирки и отжима. |
| Насос | Устройство для откачки воды из бака. | Удаляет отработанную воду после стирки и отжима. |
| ТЭН | Теплообменник, который нагревает воду. | Поддерживает необходимую температуру воды для стирки. |
| Контроллер | Электронный блок, управляющий работой машины. | Обрабатывает команды и управляет всеми процессами стирки. |
| Фильтр | Устройство для очистки воды от загрязнений. | Защищает насос и другие узлы от засоров. |
| Барабан | Цилиндрическая часть, в которой размещается белье. | Обеспечивает механическое движение белья во время стирки. |
| Уплотнитель двери | Резиновая прокладка вокруг двери. | Предотвращает утечку воды из машины во время стирки. |
| Панель управления | Кнопки и дисплей для выбора программ стирки. | Позволяет пользователю настраивать режимы работы машины. |
| Датчик уровня воды | Устройство, определяющее уровень воды в баке. | Обеспечивает автоматическое заполнение и слив воды. |
Интересные факты
Вот несколько интересных фактов о подетальном устройстве стиральной машины Samsung:
-
Инновационная система EcoBubble: Стиральные машины Samsung часто оснащены технологией EcoBubble, которая позволяет создавать пузырьки воздуха в воде. Это помогает моющему средству лучше растворяться и проникает в ткань, обеспечивая эффективную стирку даже при низких температурах. Это не только экономит электроэнергию, но и бережет одежду.
-
Датчики Smart Check: Многие модели стиральных машин Samsung имеют встроенные датчики Smart Check, которые позволяют пользователям диагностировать проблемы с машиной с помощью мобильного приложения. Это значительно упрощает процесс устранения неполадок и экономит время на вызов мастера.
-
Система Vibration Reduction Technology (VRT): Эта технология снижает уровень шума и вибрации во время отжима, что делает работу стиральной машины более тихой и комфортной. Это особенно полезно для квартир, где стиральная машина расположена рядом с жилыми помещениями.
Эти особенности делают стиральные машины Samsung не только функциональными, но и удобными в использовании.

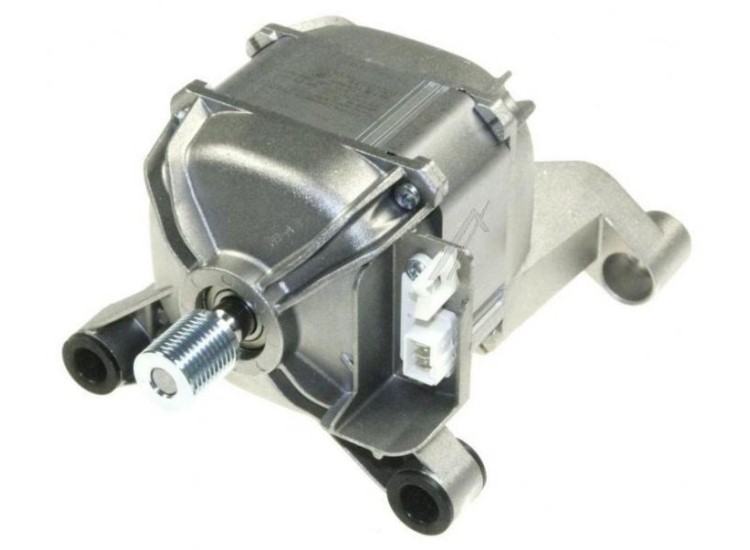

Мотор и тахогенератор
Эти две ключевые детали в стиральной машине работают в тандеме. Электромотор обеспечивает вращение барабана в соответствии с установленным режимом.
Большинство моделей Samsung — инверторные машины с прямым приводом. В таких устройствах мотор расположен на задней стороне барабана. Эта конструкция повышает эффективность работы двигателя и снижает вероятность его поломки.
Коллекторный мотор располагается в нижней части стиральной машины. Он управляет барабаном с помощью ремня, соединяющего вал двигателя и шкив барабана. Такая схема приводит к регулярному износу электрощеток и необходимости более частого обслуживания.
Таходатчик контролирует количество оборотов барабана. Информация о частоте вращения передается тахогенератором в управляющий модуль, который сравнивает данные с заданной программой.

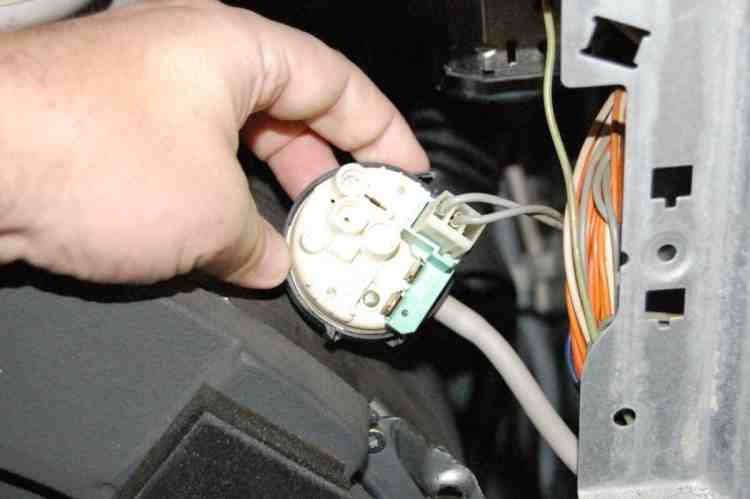

Датчик уровня и наливной клапан
Эти компоненты функционируют в тесной взаимосвязи. Основная задача прессостата — контролировать объем воды, поступающей в бак. Внешне этот элемент представляет собой круглую коробочку с проводами, установленную под крышкой корпуса стиральной машины.
Датчик уровня измеряет давление в бачке и передает данные в управляющий модуль. Когда модуль получает сигнал о достаточном объеме воды, он отправляет команду наливному клапану остановить набор жидкости.
Клапан, отвечающий за подачу воды из водопроводной сети, может иметь одну, две или три катушки. Напряжение, поступающее на эти катушки после сигнала от управляющего модуля, приводит в действие мембрану во входном клапане, открывая его. Когда напряжение снижается, мембранный клапан закрывается, перекрывая доступ воды.

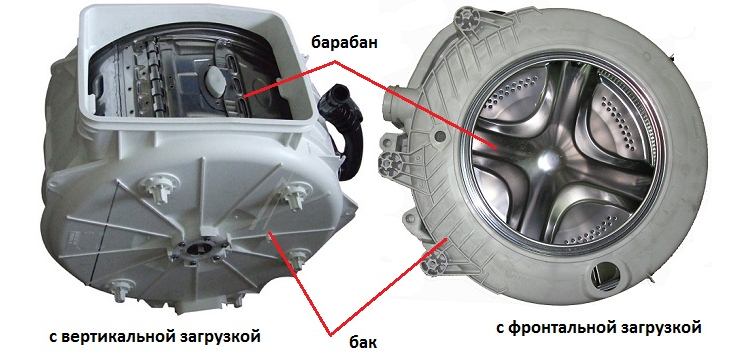

Бак и барабан
Бачок стиральной машины — это герметичная пластиковая конструкция для заполнения водой. Внутри него расположен металлический барабан, куда помещается белье.
Эта деталь устройства включает специальные элементы, улучшающие качество стирки:
- рифленые выступы;
- пластиковые ребробойники;
- перфорации на стенках.
Размер барабана определяет максимальную загрузку стиральной машины, которая варьируется в зависимости от моделей Samsung.
Вращение барабана обеспечивается подшипником, встроенным в бак, фиксированным валом и шкивом передачи.
Форма барабана зависит от типа загрузки. Стиральные машины с вертикальной загрузкой имеют барабан закрытого типа с дверцей для удобства укладки вещей.
Нагревательный элемент и термодатчик

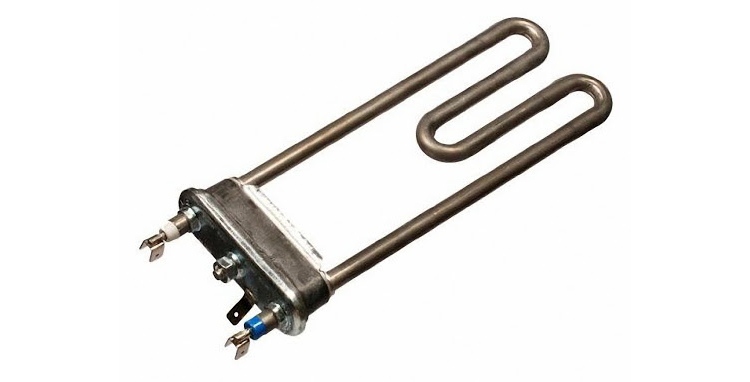

Нагревательный элемент (ТЭН) расположен в нижней части стиральной машины, под баком. Он отвечает за подогрев воды до нужной температуры во время стирки. Команда о требуемом температурном уровне поступает от модуля управления, после чего ТЭН начинает работать.
Контроль нагрева осуществляет температурный датчик (термостат или термистор), встроенный в корпус ТЭНа. Внешне он выглядит как металлическая трубка. Как только температура достигает заданного уровня, термодатчик отправляет сигнал в управляющий блок, который отключает ТЭН.
Термостаты встречаются в старых моделях стиральных машин Samsung. В биметаллических устройствах пластина изгибается в зависимости от температуры жидкости, что приводит к замыканию реле.
Газонаполненные термостаты соединены с датчиком температуры панели управления через трубку. Замыкание контактов происходит из-за расширения нагретого фреона внутри этой трубки.
Вторая категория термодатчиков – термисторы, работает на основе измерения сопротивления при нагреве воды. Эти устройства считаются более современными и надежными, их используют в высокотехнологичных моделях стиральных машин Samsung.

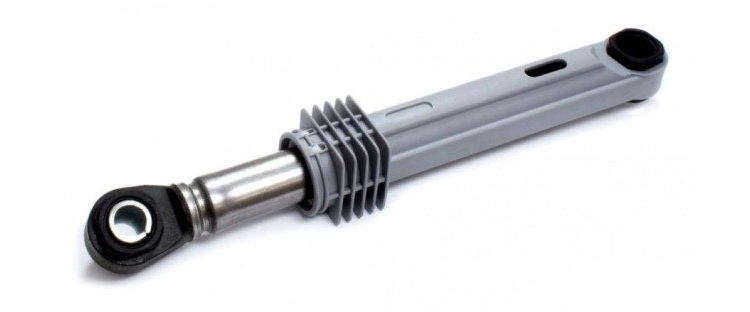

Пружины, амортизаторы и противовесы
Эти конструктивные элементы уменьшают вибрации и «подпрыгивания» стиральной машины во время отжима. Виброгасящие амортизаторы состоят из поршня и трубки, которые крепятся на боковой стенке корпуса и на дне бака.
Пружины располагаются сверху и удерживают бак в подвешенном состоянии. Состояние амортизаторов напрямую влияет на срок службы подшипника и ремня.
Противовесы, или утяжелители, представляют собой бетонные или пластиковые блоки, расположенные в нижней части задней панели стиральной машины. Они обеспечивают балансировку бака. Несмотря на свою массу и прочность, эти элементы могут повреждаться в процессе эксплуатации.
Часто причиной неисправностей становятся трещины в противовесах или ослабление болтов. Если крепления ослабли, дребезжание устройства можно устранить, подтянув болты.
Блокирующее устройство и манжета

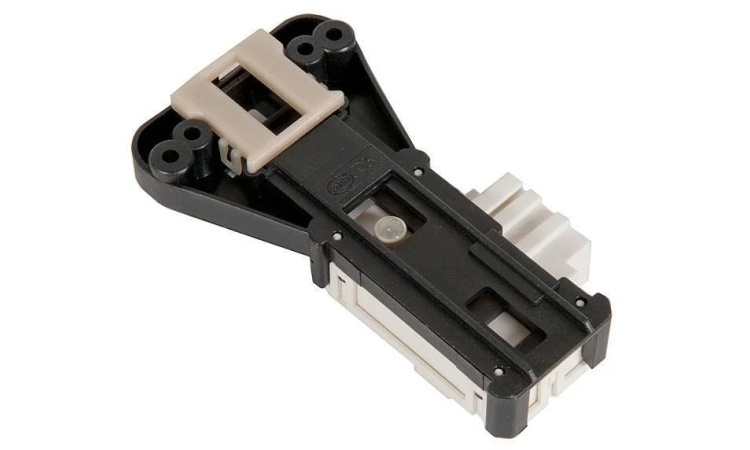

Механизм, удерживающий дверцу в закрытом состоянии, представляет собой электронный замок. Сначала люк закрывается механически с помощью защелки. После активации программы происходит электронная блокировка дверцы, сопровождаемая тихим щелчком.
Система блокировки люка предотвращает случайное открытие дверцы во время работы стиральной машины. Разблокировка осуществляется по завершении программы, когда модуль управления отправляет соответствующий сигнал.
Манжета также играет важную защитную роль, предотвращая протечки через зазор между дверцей люка и баком. Внешне она выглядит как резиновый уплотнитель. Эта деталь всегда должна быть в хорошем состоянии: чистой, сухой, без трещин и других повреждений.

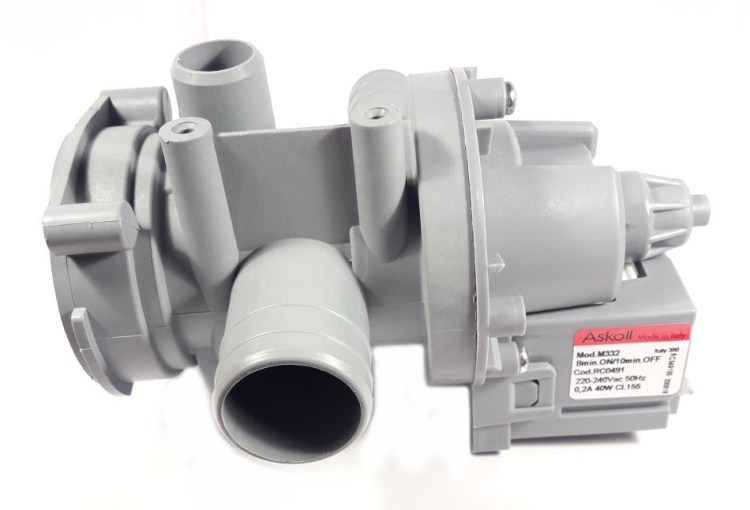

Помпа, улитка, фильтр
Для откачки загрязненной воды из бака после стирки или полоскания в стиральных машинах используется насос. В моделях Samsung применяются два типа насосов: синхронные и асинхронные.
Основные компоненты любой помпы:
- Электродвигатель
- Крыльчатка
На верхней (или передней) части насоса расположена улитка для подключения сливного шланга.
В этой конструкции установлен фильтр, который задерживает мусор. Лопасти насоса, закрепленные перпендикулярно к оси, начинают вращаться при активации ротора.
При отводе отработанной жидкости насос, фильтр и шланг могут забиваться мелкими предметами, оставшимися в одежде, такими как скрепки, монеты или пуговицы. Это может привести к поломке насоса и необходимости его ремонта.
Чтобы избежать неполадок в работе стиральной машины, рекомендуется регулярно проводить профилактическую очистку фильтра.

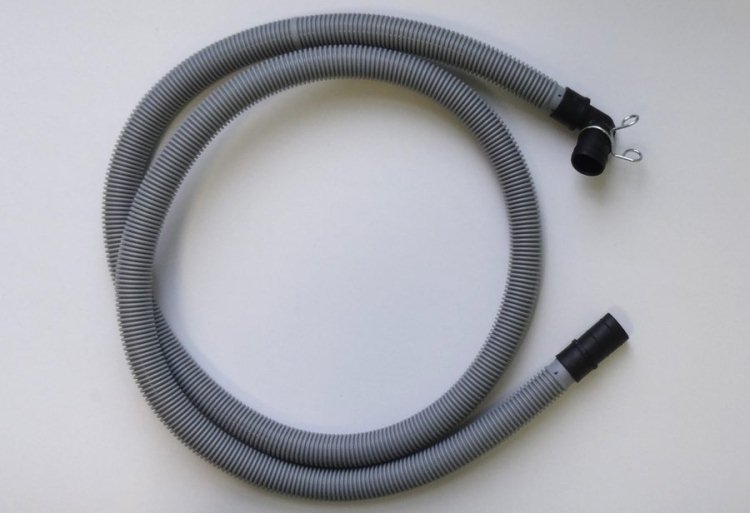

Шланги, патрубки
Эти компоненты предназначены для подачи воды в бак и удаления отработанной жидкости. Длина шлангов зависит от расположения стиральной машины и расстояния до водопроводной и канализационной систем. При необходимости перемещения машины на значительное расстояние используются более длинные трубки.
Шланги находятся снаружи корпуса, а патрубки — внутри. Заливной и сливной патрубки работают в гармонии, обеспечивая свободный поток воды.
Новые шланги и патрубки отличаются высокой эластичностью и гибкостью. Появление трещин, деформаций или высыхания может привести к утечкам, поэтому неисправные элементы следует заменять своевременно.

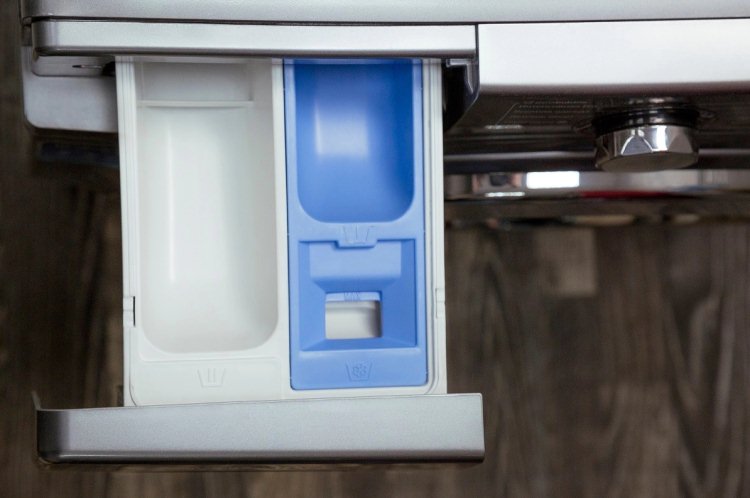

Порошкоприемник
Диспенсер — это контейнер с несколькими отсекоми для порошка и кондиционера. Стиральные средства помещаются в порошкоприемник до начала стирки и остаются там до активации соответствующего этапа.
При запуске режима замачивания или стирки вода поступает в отделение с порошком, растворяет его и направляет в бак. На этапе финального полоскания вода проходит через отсек с кондиционером.
После каждой стирки рекомендуется тщательно просушивать порошкоприемник, чтобы избежать неприятного запаха и плесени.
Заключение
Стиральные машины Samsung состоят из множества ключевых компонентов, каждый из которых выполняет свою уникальную роль.
Слаженная работа всех элементов обеспечивает выполнение заданных функций и долгий срок службы. Ознакомившись с устройством этой техники, вы сможете выполнять ремонт самостоятельно и гарантировать её бесперебойную работу.
Система управления отжимом и отводом воды
Система управления отжимом и отводом воды в стиральных машинах Samsung играет ключевую роль в обеспечении эффективной работы устройства. Она отвечает за контроль за процессами отжима и слива воды, что напрямую влияет на качество стирки и удобство использования машины.
Основными компонентами этой системы являются насос для слива воды, датчики уровня воды, а также электронный блок управления. Каждый из этих элементов выполняет свою уникальную функцию, обеспечивая синхронизацию работы всей системы.
Насос для слива воды – это один из главных узлов, который отвечает за удаление отработанной воды из барабана после завершения цикла стирки. Он работает по принципу центробежной силы, создавая давление, которое выталкивает воду через сливной шланг. Важно отметить, что насос должен быть достаточно мощным, чтобы справляться с большим объемом воды, и при этом надежным, чтобы избежать протечек и поломок.
Датчики уровня воды играют важную роль в контроле за количеством жидкости в баке. Они позволяют машине определять, когда необходимо начинать отжим, а когда – сливать воду. Обычно в стиральных машинах Samsung используются два типа датчиков: механические и электронные. Механические датчики работают на основе поплавкового принципа, в то время как электронные используют давление для определения уровня воды. Эти датчики обеспечивают точность и надежность в работе системы, предотвращая переполнение или недостаток воды.
Электронный блок управления – это «мозг» стиральной машины, который обрабатывает информацию от датчиков и управляет работой насоса. Он отвечает за выбор режима отжима, регулируя скорость вращения барабана и время отжима в зависимости от типа ткани и загрузки. Современные модели стиральных машин Samsung оснащены интеллектуальными системами, которые могут автоматически подстраивать параметры отжима в зависимости от веса загруженного белья, что позволяет экономить электроэнергию и воду.
Кроме того, система управления отжимом и отводом воды включает в себя защитные механизмы, такие как система блокировки дверцы во время отжима. Это предотвращает случайное открытие дверцы, что может привести к разливу воды и повреждению устройства.
Таким образом, система управления отжимом и отводом воды в стиральных машинах Samsung представляет собой сложный и высокотехнологичный механизм, который обеспечивает эффективную и безопасную работу устройства. Понимание работы этих узлов поможет пользователям лучше ориентироваться в возможностях своей стиральной машины и эффективно использовать ее функции.
Элементы системы защиты от протечек
Стиральные машины Samsung оснащены современными системами защиты от протечек, которые обеспечивают безопасность эксплуатации устройства и предотвращают возможные повреждения, связанные с утечкой воды. Эти системы включают в себя несколько ключевых элементов, каждый из которых играет важную роль в предотвращении аварийных ситуаций.
1. Датчик уровня воды
Датчик уровня воды контролирует количество воды в баке стиральной машины. Он обеспечивает автоматическое отключение подачи воды, если уровень превышает допустимые значения. Это предотвращает переполнение и, как следствие, протечки. Датчик работает на основе принципа давления и может быть как механическим, так и электронным.
2. Система Aqua Stop
Система Aqua Stop представляет собой защитный механизм, который автоматически перекрывает подачу воды в случае обнаружения утечки. Она включает в себя специальный шланг с двойной оболочкой, который предотвращает протекание воды. Если внутренняя оболочка повреждена, вода попадает между слоями и активирует механизм, который блокирует подачу воды в машину.
3. Уплотнительные резинки и прокладки
Уплотнительные резинки и прокладки играют важную роль в герметизации соединений между различными узлами стиральной машины. Они предотвращают утечки воды из бака, а также в местах соединения шлангов и клапанов. Качественные уплотнители изготавливаются из устойчивых к воздействию воды и химических веществ материалов, что обеспечивает их долговечность и надежность.
4. Дренажная система
Дренажная система отвечает за отвод отработанной воды из стиральной машины. Она включает в себя насос, который перекачивает воду в канализацию, и шланг, который соединяет машину с дренажной системой. Важно, чтобы дренажный шланг был правильно установлен и не имел перегибов, так как это может привести к накоплению воды и, как следствие, к протечкам.
5. Контрольный модуль
Контрольный модуль стиральной машины управляет всеми процессами, включая работу системы защиты от протечек. Он получает данные от датчиков и, в случае обнаружения неисправностей или утечек, может отключить машину и подачу воды. Это обеспечивает дополнительный уровень безопасности и предотвращает возможные повреждения.
Элементы системы защиты от протечек в стиральных машинах Samsung разработаны с учетом современных стандартов безопасности и надежности. Их правильная работа позволяет избежать серьезных проблем, связанных с утечками, и обеспечивает долговечность устройства.
Дверца и механизм её блокировки
Дверца стиральной машины Samsung является важным элементом, обеспечивающим доступ к барабану для загрузки и выгрузки белья. Она выполнена из прочного пластика или стекла, что позволяет ей выдерживать высокие нагрузки и воздействие воды. Дверца может быть как фронтальной, так и верхней, в зависимости от модели стиральной машины.
Механизм блокировки дверцы играет ключевую роль в обеспечении безопасности во время работы устройства. Он предотвращает открытие дверцы во время стирки и отжима, когда барабан вращается с высокой скоростью. Блокировка срабатывает автоматически, как только начинается цикл стирки, и разблокируется только после завершения программы, что исключает риск травмирования пользователя.
В большинстве моделей Samsung используется электромеханический замок, который состоит из нескольких компонентов: замковой пластины, пружины и электромагнита. При закрытии дверцы замковая пластина фиксируется в замке, а электромагнит активируется, удерживая дверцу закрытой. Если пользователь попытается открыть дверцу во время работы машины, механизм блокировки не позволит этого сделать, обеспечивая тем самым безопасность.
Кроме того, в некоторых моделях предусмотрены дополнительные функции, такие как индикация состояния блокировки. Это может быть светодиодный индикатор, который сигнализирует о том, что дверца заблокирована или разблокирована. Такие функции повышают удобство использования и позволяют пользователю быть уверенным в том, что машина работает безопасно.
Важно отметить, что при возникновении неисправностей в механизме блокировки, например, при заедании или поломке замка, стиральная машина может не начать стирку или остановиться в процессе. В таких случаях рекомендуется обратиться к специалистам для диагностики и ремонта, так как неправильное вмешательство может привести к более серьезным повреждениям устройства.
Таким образом, дверца и механизм её блокировки являются неотъемлемыми частями стиральной машины Samsung, обеспечивающими как функциональность, так и безопасность в процессе стирки. Правильное использование и уход за этими элементами помогут продлить срок службы устройства и избежать неприятных ситуаций.
