Пошаговая инструкция, как разобрать двигатель пылесоса Samsung в домашних условиях и произвести ремонт самостоятельно

В данной статье мы подробно рассмотрим процесс разборки двигателя пылесоса Samsung, что может оказаться полезным для владельцев этой техники, сталкивающихся с проблемами в работе устройства. Мы объясним, в каких случаях может потребоваться разборка мотора, как правильно проверить его работоспособность, а также пошагово расскажем о процессе разборки, ремонта и замены деталей своими руками. Эта информация поможет вам не только сэкономить на ремонте, но и лучше понять устройство вашего пылесоса, что может быть полезно в будущем.

В каких случаях требуется разборка?

Первым признаком, указывающим на необходимость разборки и ремонта мотора пылесоса, является нагрев корпуса при снижении мощности всасывания. Это часто происходит из-за износа подшипника или угольных щеток.

Вторым сигналом служит громкий, необычный гул пылесоса, возникающий из-за значительного износа подшипника. В этом случае потребуется разборка электродвигателя для его замены.

Третьим важным признаком неисправности электродвигателя является интенсивное искрение, возникающее из-за короткого замыкания в обмотке якоря. Исправить эту проблему можно только заменой всего двигателя пылесоса.

Как разобрать Двигатель Пылесоса/Samsung/

Как проверить работоспособность узла?

Проверка мотора, извлеченного из корпуса пылесоса, несложна. В первую очередь подключите двужильный кабель к клеммам мотора.

Затем подключите кабель к электрической розетке. Если при работе мотора появляются искры, это сигнализирует о необходимости замены графитовых щеток. Если двигатель не запускается, ищите причину неисправности в обрыве обмотки.

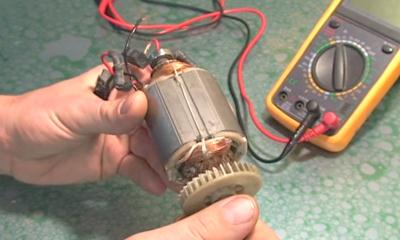

Для диагностики ротора потребуется мультиметр.

Порядок действий:

1. Установите мультиметр в режим «Сопротивление» и измерьте значения между ламелями якоря, прикладывая щупы к двум соседним пластинам.

   Показания на каждой паре должны быть одинаковыми. Если сопротивление значительно превышает норму (до 4 Ом), это указывает на обрыв.

2. Прикладывайте щупы к корпусу якоря и ламелям. Если показание бесконечное — все в порядке, в противном случае двигатель необходимо заменить.

Подключать прибор с повреждениями на корпусе двигателя к электрической сети крайне опасно. Это может угрожать вашей жизни!

Интересные факты

Вот несколько интересных фактов, связанных с разборкой и ремонтом двигателя пылесоса Samsung:

1. Конструкция двигателя: Двигатели пылесосов Samsung часто используют технологии, которые обеспечивают высокую эффективность и низкий уровень шума. Например, многие модели оснащены бесщеточными моторами, которые не только увеличивают срок службы устройства, но и упрощают процесс разборки, так как в них отсутствуют щетки, которые могут изнашиваться.

2. Безопасность при разборке: Перед началом разборки пылесоса важно отключить его от сети и дать двигателю остыть. Это не только предотвращает риск электрического удара, но и защищает от ожогов, так как некоторые компоненты могут оставаться горячими даже после отключения устройства.

3. Проблемы с засорами: Часто причиной неисправности пылесоса является засорение фильтров или трубок. При разборке двигателя стоит обратить внимание на состояние фильтров и очистить их, так как это может значительно улучшить производительность устройства. Кроме того, регулярная чистка и обслуживание могут продлить срок службы пылесоса и снизить необходимость в сложном ремонте.

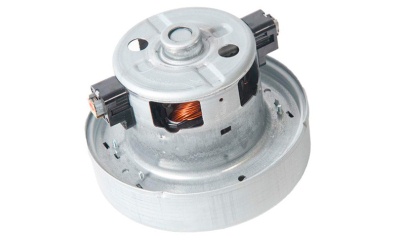

Как разобрать двигатель пылесоса

Процесс разбора своими руками

Разборка мотора пылесоса Samsung проходит в несколько последовательных этапов.

Подготовительные работы

Чтобы разборка двигателя прошла эффективно, подготовьте следующий набор инструментов:

• крестовые и плоские отвертки;
• плоскогубцы;
• торцевой гаечный ключ;
• мягкая кисточка;
• молоток;
• слесарные тиски.

Следующий этап подготовки — извлечение двигателя из корпуса пылесоса.

Порядок действий:

1. Снимите крышку, удалите мешок для сбора мусора и фильтры.
2. Открутите крепежные элементы и отожмите стопорные защелки. Важно найти все крепежные детали (четыре винта находятся под контейнером для мусора, пятый — в месте соединения шланга с корпусом пылесоса).
3. Отделите крышку от основания устройства.
4. Осторожно отсоедините клеммы и разъемы проводов электродвигателя.
5. Извлеките мотор из корпуса пылесоса.

Разбираем мотор бытового прибора Самсунг

Следуя четкой последовательности действий, разборка мотора пылесоса Samsung не вызовет особых затруднений:

1. Сначала промаркируйте провода, затем аккуратно отсоедините их от двигателя.

2. Извлеките щетки. Для этого осторожно открутите винт, фиксирующий их, и вручную вытяните щетки для осмотра.

   Следы нагара и искрения указывают на необходимость замены щеток и требуют проверки состояния обмоток ротора и статора.

3. Открутите гайку, крепящую ротор. В отверстия от снятых щеток вставьте специальные деревянные колодки (для лучшего прилегания одну сторону обработайте круглым напильником), зафиксируйте ротор в тисках и аккуратно открутите гайку с помощью торцевого ключа.
4. Снимите крышку с двигателя. Для этого открутите четыре крепежных винта и аккуратно снимите верхнюю часть корпуса двигателя.
5. Извлеките воздушный сепаратор.
6. Открутите четыре болта, удерживающие крепление подшипника якоря.
7. Извлеките ротор, осторожно постукивая по обратной стороне вала с помощью металлической надставки.

Перед началом разборки двигателя убедитесь, что бытовой прибор отключен от сети.

Как разобрать двигатель, можно узнать из видео:

Как разобрать двигатель пылесоса "Samsung".

Ремонт

Выход двигателя пылесоса Samsung из строя может быть вызван следующими факторами:

1. Изношенные щетки. Их замена проста, главное — подобрать детали нужного размера.
2. Неисправный подшипник. Если вы заметили люфт оси или рассыпавшуюся обойму, это сигнализирует о необходимости замены подшипника. С помощью специального съемника аккуратно снимите изношенные детали с вала якоря. Если внутренняя обойма прилипла к валу, освободите её, подточив одну сторону, при этом следите, чтобы инструмент не повредил вал ротора.
3. Загрязнение внутренних частей двигателя. При осмотре ротора и других компонентов мотора можно обнаружить следы графитовой пыли. Сначала аккуратно удалите их мягкой кистью, затем протрите поверхности ватой, смоченной спиртом.

Для очистки пазов между коллекторными пластинами от мусора и пыли используйте деревянный скребок.

В каких случаях требуется покупка нового элемента для замены?

С изношенными щетками, подшипниками, выпавшими крепежными винтами или загрязненной внутренней частью двигателя можно справиться самостоятельно.

Однако восстановить работоспособность мотора с обрывом обмотки в домашних условиях не получится. При внимательном осмотре якоря можно заметить поврежденные провода и оборванные контакты — это явные признаки обрыва обмотки.

Перемотка обмотки ротора осуществляется только специалистами сервисных центров. На практике зачастую выгоднее заменить неисправный двигатель на новый, чем пытаться его отремонтировать.

Стоимость нового мотора для пылесосов Samsung варьируется от 1700 до 2600 рублей в зависимости от модели. Подобрать подходящий двигатель поможет менеджер интернет-магазина, специализирующегося на продаже запчастей и комплектующих. Также можно обратиться за консультацией к специалисту сервисного центра Samsung.

Необходимую информацию о модели пылесоса можно найти в паспорте или на табличке, прикрепленной к корпусу устройства. Если есть возможность, модель и серийный номер мотора можно уточнить на табличке, расположенной на корпусе извлеченного неисправного электродвигателя.

Вызов мастера

Если вы не смогли самостоятельно разобрать мотор пылесоса Samsung, не отчаивайтесь — на помощь всегда придет специалист. Вы можете отнести устройство в сервисный центр или вызвать мастера на дом, в зависимости от ваших предпочтений.

Найти контактные данные нужного сервиса легко — достаточно воспользоваться интернетом. Рекомендуется также ознакомиться с отзывами о выбранном мастере или компании, чтобы убедиться в их надежности.

Цены на разборку и ремонт двигателя пылесоса Samsung начинаются от 1000 рублей. Более точную стоимость мастер сможет назвать только после диагностики устройства. Время выполнения работы и цена заменяемых деталей могут повлиять на итоговую сумму, которую вам придется заплатить.

Если мастер настаивает на полной предоплате за еще не выполненный ремонт, это должно стать сигналом для отказа от его услуг.

Советы

Перед отсоединением проводки двигателя пылесоса Samsung рекомендуется сделать её фотографию.

Это поможет при повторном подключении отремонтированного или нового мотора, так как сравнение с изображением позволит избежать короткого замыкания.

При откручивании гайки, фиксирующей ротор, не используйте острые металлические предметы, такие как отвертка, для блокировки якоря электродвигателя. Резкое движение может повредить обмотку, что приведёт к необходимости полной замены двигателя пылесоса.

Заключение

Разборка двигателя пылесоса — трудоемкий процесс, требующий внимательности и аккуратности. Следуя установленному алгоритму разборки и ремонта мотора, можно добиться успешного результата — полного восстановления функциональности устройства. В противном случае придется обратиться к профессионалам в сервисный центр.

Необходимые инструменты и материалы

Перед тем как приступить к разборке двигателя пылесоса Samsung, важно подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек и обеспечит более эффективный процесс ремонта.

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что они подходят по размеру к винтам, которые вы будете откручивать.
• Плоскогубцы: Эти инструменты помогут вам аккуратно извлекать детали, которые могут быть зажаты или труднодоступны.
• Набор ключей: В некоторых моделях пылесосов могут использоваться болты, для которых понадобятся ключи разных размеров.
• Мультиметр: Этот инструмент поможет вам проверить электрические соединения и выявить возможные проблемы с проводкой.
• Смазочные материалы: В процессе сборки и разборки может понадобиться смазка для подвижных частей. Используйте специальную смазку для электрооборудования.
• Контейнеры для мелких деталей: Чтобы не потерять винты и другие мелкие компоненты, используйте контейнеры или магнитные поддоны.
• Перчатки: Рекомендуется использовать защитные перчатки, чтобы избежать травм и загрязнений.
• Рабочая поверхность: Подготовьте чистую и просторную рабочую поверхность, где вы сможете удобно разместить все инструменты и детали пылесоса.
• Инструкция по эксплуатации: Наличие инструкции по эксплуатации вашего пылесоса может быть полезным для понимания конструкции и расположения деталей.

Собрав все необходимые инструменты и материалы, вы будете готовы к разборке двигателя пылесоса Samsung. Убедитесь, что у вас есть достаточно времени и терпения для выполнения всех шагов, чтобы избежать ошибок и повреждений.

Сборка двигателя после ремонта

После того как вы завершили все необходимые этапы ремонта двигателя пылесоса Samsung, настало время собрать его обратно. Этот процесс требует внимательности и аккуратности, чтобы обеспечить правильную работу устройства. Следуйте приведённым ниже шагам для успешной сборки.

1. Подготовьте рабочее место. Убедитесь, что у вас есть достаточно места для сборки двигателя. Все детали должны быть чистыми и сухими. Рекомендуется использовать мягкую поверхность, чтобы избежать повреждений.
2. Установите ротор. Начните с установки ротора на вал двигателя. Убедитесь, что он правильно зафиксирован и не имеет люфта. Если вы заменяли подшипники, проверьте их положение и смазку.
3. Закрепите статоры. Установите статоры на место, следя за тем, чтобы они совпадали с крепежными отверстиями. Используйте винты, которые вы ранее сняли, и аккуратно затяните их, чтобы избежать повреждения резьбы.
4. Подключите провода. Внимательно подключите все электрические провода, которые были отсоединены во время разборки. Убедитесь, что они правильно подсоединены к соответствующим клеммам. Если вы не уверены в правильности подключения, обратитесь к схеме подключения, если она у вас есть.
5. Установите крышку двигателя. После того как все внутренние компоненты установлены и подключены, аккуратно установите крышку двигателя. Убедитесь, что она плотно прилегает и все защелки или винты на месте.
6. Проверьте герметичность. Если ваш пылесос имеет уплотнительные элементы, убедитесь, что они правильно установлены. Это поможет избежать утечек воздуха и повысит эффективность работы устройства.
7. Соберите корпус пылесоса. После сборки двигателя переходите к сборке корпуса пылесоса. Убедитесь, что все элементы корпуса правильно установлены и зафиксированы.
8. Проведите тестирование. После завершения сборки подключите пылесос к сети и проведите тестирование. Убедитесь, что двигатель работает без посторонних звуков, и устройство функционирует должным образом.

Следуя этим шагам, вы сможете успешно собрать двигатель пылесоса Samsung после ремонта. Не забывайте о безопасности: если вы не уверены в своих силах, лучше обратиться к специалисту.

Профилактика и уход за пылесосом

Чтобы ваш пылесос Samsung служил долго и эффективно, необходимо регулярно проводить профилактику и уход за ним. Это поможет избежать серьезных поломок и продлить срок службы устройства. Рассмотрим основные рекомендации по уходу за пылесосом.

1. Регулярная чистка фильтров

Фильтры пылесоса играют ключевую роль в его работе. Они задерживают пыль и аллергены, поэтому их необходимо регулярно очищать. В зависимости от модели пылесоса, фильтры могут быть моющимися или одноразовыми. Если ваш пылесос оснащен моющимся фильтром, его следует промывать под теплой водой каждые 1-2 месяца. Одноразовые фильтры нужно заменять согласно рекомендациям производителя, обычно каждые 6-12 месяцев.

2. Очистка контейнера для пыли

Если ваш пылесос использует контейнер для сбора пыли, его необходимо опустошать после каждого использования. Накопление пыли может привести к снижению мощности всасывания. После опустошения контейнера рекомендуется протереть его влажной тряпкой, чтобы удалить остатки пыли и грязи.

3. Проверка и замена щеток

Щетки пылесоса также требуют внимания. Со временем на них могут накапливаться волосы, нитки и другие загрязнения, что может привести к их повреждению и снижению эффективности работы пылесоса. Регулярно проверяйте щетки и очищайте их от загрязнений. Если щетка изношена, замените ее на новую.

4. Осмотр шланга и насадок

Шланг и насадки пылесоса могут забиваться, что также негативно сказывается на его работе. Периодически проверяйте шланг на наличие повреждений и засоров. Если вы заметили, что шланг не пропускает воздух, попробуйте прочистить его. Насадки также следует очищать от загрязнений и проверять на наличие трещин или повреждений.

5. Хранение пылесоса

Правильное хранение пылесоса также важно для его долговечности. Храните его в сухом месте, вдали от прямых солнечных лучей и влаги. Если у вас есть возможность, используйте специальный чехол или коробку для хранения пылесоса, чтобы защитить его от пыли и механических повреждений.

6. Регулярное техническое обслуживание

Рекомендуется проводить техническое обслуживание пылесоса не реже одного раза в год. Это может включать проверку всех компонентов, замену изношенных деталей и настройку устройства. Если вы не уверены в своих силах, лучше обратиться к специалисту.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы вашего пылесоса Samsung и обеспечить его эффективную работу на протяжении многих лет.
