Пошаговая инструкция, как разобрать стиральную машину Атлант самостоятельно и безопасно

Стиральные машины Атлант зарекомендовали себя как надежные и долговечные бытовые приборы, однако со временем могут возникать различные неисправности, требующие вмешательства. В этой статье мы предоставим пошаговую инструкцию по разборке стиральной машины Атлант, как с фронтальной, так и с вертикальной загрузкой. Вы узнаете о схеме устройства стиральной машины, что поможет вам лучше понять ее конструкцию и выявить возможные проблемы. Также мы расскажем, как правильно собрать прибор обратно после ремонта, что сделает процесс более безопасным и эффективным. Эта информация будет полезна как для опытных мастеров, так и для домашних умельцев, стремящихся самостоятельно справиться с поломками.

Подготовка к разборке

Чтобы разборка стиральной машины Атлант прошла быстро, необходимо тщательно подготовиться.

Соберите нужный набор инструментов:

крестовая и плоская отвертки;
пассатижи;
гаечные и накидные ключи;
молоток;
дополнительные материалы (ветошь, таз или ведро).

Использование шуруповерта и жидкости WD-40 упростит выкручивание крепежных элементов, покрытых накипью или ржавчиной.

Следующий шаг — подготовка стиральной машины. Отодвиньте прибор от стены и установите его на ровной и устойчивой поверхности. Отключите машину от электросети, закройте кран подачи воды и отсоедините шланги для подачи и слива воды.

Разборка стиральной машины атлант

Схема устройства СМА

Внутреннее устройство стиральной машины Атлант состоит из компонентов и механизмов, которые взаимодействуют для обеспечения эффективной стирки и надежной работы. Основные элементы и механизмы:

Шаг	Описание действия	Необходимые инструменты
1	Отключите стиральную машину от сети	Отвертка, плоскогубцы
2	Слейте воду из бака	Емкость для сбора воды
3	Снимите верхнюю крышку	Отвертка
4	Отсоедините шланги и провода	Плоскогубцы, отвертка
5	Снимите переднюю панель	Отвертка
6	Извлеките барабан	Отвертка, ключи
7	Проверьте и замените детали	Запасные части, инструменты

Интересные факты

Вот несколько интересных фактов, связанных с разборкой стиральной машины Атлант:

Конструкция и доступность: Стиральные машины Атлант имеют модульную конструкцию, что облегчает процесс разборки. Многие детали, такие как насосы и фильтры, расположены так, чтобы их можно было легко заменить без необходимости полного разбора устройства.
Безопасность прежде всего: Перед началом разборки важно отключить машину от электросети и перекрыть подачу воды. Это не только предотвращает риск поражения электрическим током, но и защищает от возможных протечек и повреждений.
Документация и схемы: Многие пользователи не знают, что производители часто предоставляют схемы и инструкции по разборке своих устройств. Для стиральных машин Атлант можно найти технические руководства, которые помогут не только в разборке, но и в диагностике возможных неисправностей.

📢Замена подшипников стиральной машины Атлант How to replace washing machine bearings👍🛠️❗

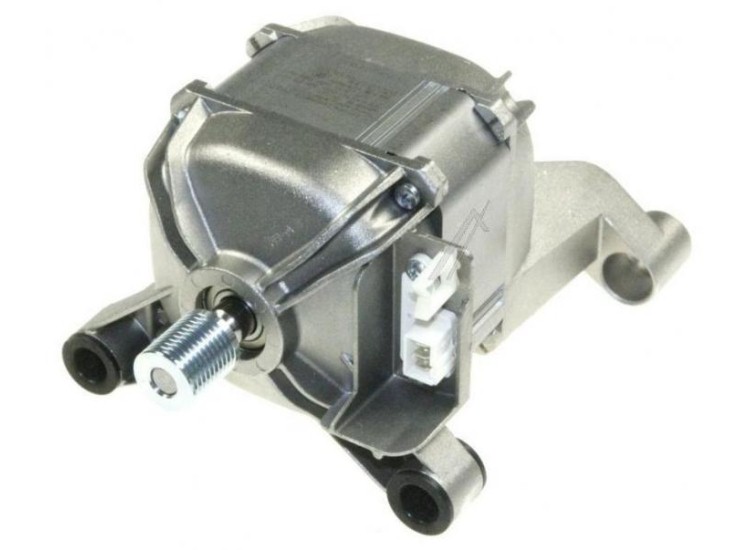

Мотор и ремень привода

Вращение барабана во время стирки и отжима обеспечивается двигателем. При нажатии кнопки «Пуск» модуль управления активирует двигатель, который приводит в движение барабан с помощью шкива и ремня привода.

В стиральной машине Атлант установлены коллекторные моторы, чувствительные к резким изменениям напряжения. Для стабильной работы рекомендуется подключать прибор к электросети через стабилизатор напряжения.

Скорость вращения (число оборотов в минуту) контролируется тахогенератором — небольшим датчиком.

Читайте также:

Почему возникает ошибка door в стиральной машине Атлант, как ее исправить? Полезные советы

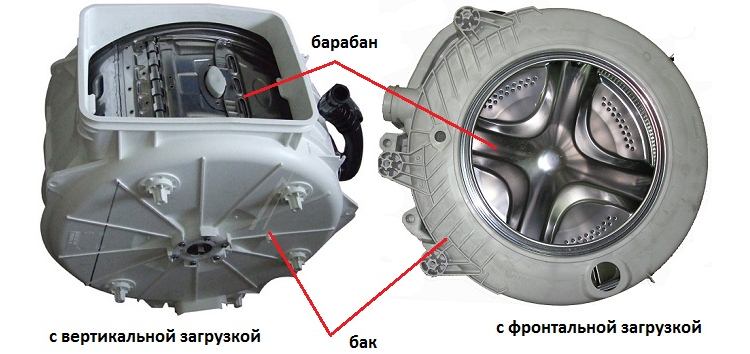

Бак

Наиболее значимый компонент внутренней конструкции. Стиральные машины Атлант могут иметь баки из прочного пластика или нержавеющей стали. Обычно это разборные элементы, состоящие из двух половинок, которые защищают металлический перфорированный барабан из нержавеющего материала.

Ребра на поверхности барабана способствуют равномерному распределению белья и повышают эффективность стирки.

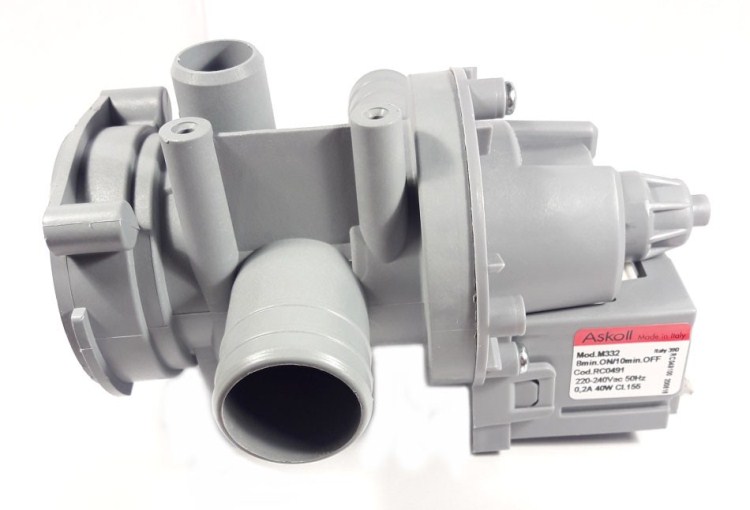

Сливной насос

Узел для оперативного удаления воды из барабана после стирки. Стиральная машина Атлант оснащена роторным асинхронным насосом для слива.

Когда модуль управления отправляет сигнал, лопасти крыльчатки начинают вращаться. Они отводят отработанную воду из барабана в канализационную трубу.

Вода, проходя по сливным трубкам, проходит через сливной фильтр. Он защищает насос от мелких предметов и мусора, накопившихся во время стирки.

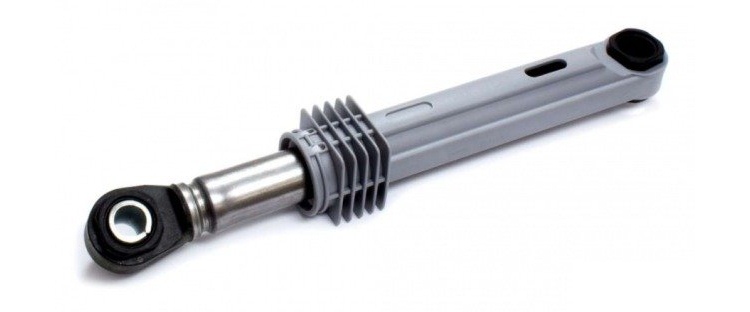

Амортизаторы (демпферы, пружины)

Необходимы для того, чтобы при высоких оборотах стирки или отжима бак не колебался. Это предотвращает повреждение соседних компонентов внутренней конструкции стиральной машины.

Читайте также:

Советы запасливых хозяек: можно ли замораживать куриные яйца для длительного хранения в морозилке и как это сделать

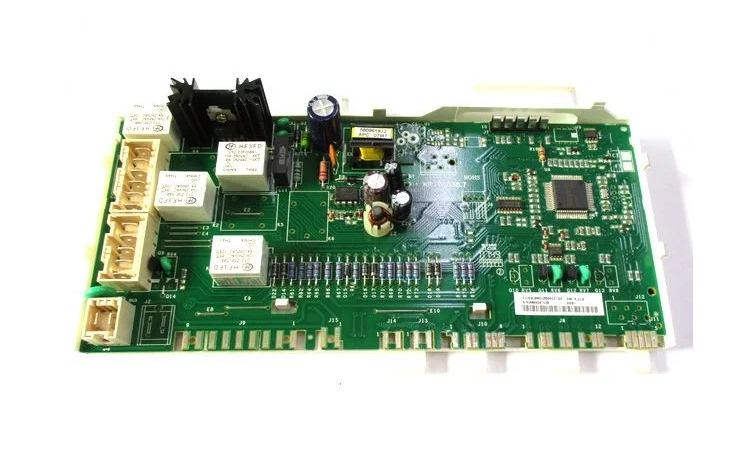

Модуль управления

Координатор — ключевой элемент, управляющий всеми процессами внутри стиральной машины. В модуль управления поступают сигналы от всех компонентов устройства. Анализируя эти данные, модуль может начать или остановить стирку, а также задать последовательность действий для конкретной программы.

Стиральная машина марки Атлант оснащена системой самодиагностики. Если в процессе стирки происходит сбой, модуль управления получает сигнал, который отображается на панели управления в виде кода ошибки или мигания индикаторов. Интерпретируя эти сигналы, можно быстро определить источник проблемы и устранить её.

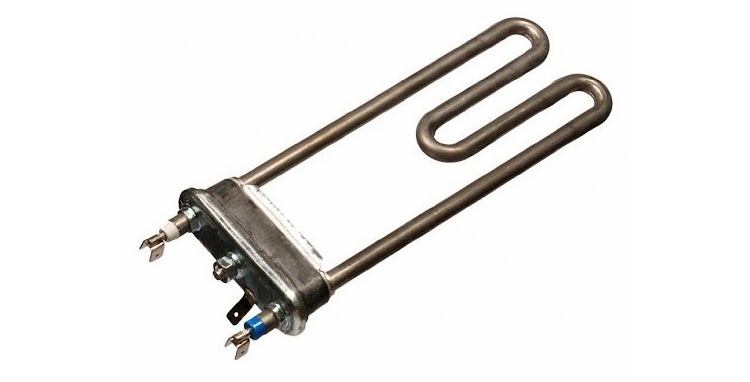

Нагревательный элемент (ТЭН)

Устройство подогревает воду в барабане до температуры, заданной в программе стирки. ТЭН находится под барабаном, на задней стороне корпуса. К сожалению, из-за низкого качества водопроводной воды ТЭНы в стиральных машинах Атлант часто требуют замены. На трубках образуется накипь, что значительно замедляет нагрев воды.

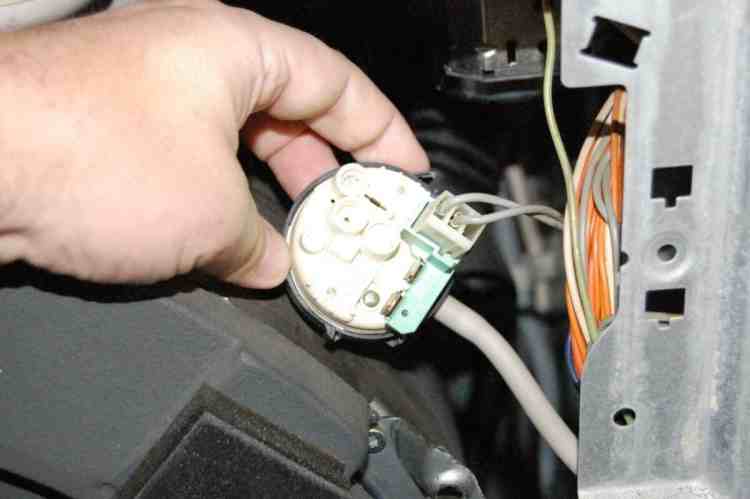

Прессостат

Датчик уровня воды в барабане. Этот компактный контроллер измеряет объем набираемой воды. Если уровень жидкости превышает заданные значения, датчик отправляет сигнал на управляющий модуль, который блокирует процесс наполнения, предотвращая риск затопления.

Все ключевые компоненты надежно защищены металлическим корпусом, покрытым эмалью. Это защищает металл от коррозии и гниения.

Читайте также:

Как можно использовать старый хрусталь с пользой в интерьере

Разбираем бытовой прибор

Следуя последовательным шагам, разбор стиральной машины Атлант не вызовет трудностей.

С фронтальной загрузкой

Начинаем разборку стиральной машины с горизонтальной (фронтальной) загрузкой с демонтажа верхней панели. Для этого откручиваем два самореза, затем немного приподнимаем и сдвигаем в сторону, аккуратно снимая крышку с корпуса.

Следующий этап — демонтаж задней стенки. Откручиваем крепеж и снимаем панель с корпуса. Третий шаг — снятие передней панели. Здесь потребуется больше усилий. Сначала вынимаем порошкоприемник, затем откручиваем крепеж панели управления и снимаем ее с корпуса. Прежде чем отключать провода, обязательно сделайте фотографию схемы их подключения.

В нижней части передней панели открываем небольшой лючок, за которым находится сливной фильтр. Его также нужно выкрутить.

В центральной части передней панели находится люк загрузки. Его следует открыть и, открутив крепеж, снять устройство блокировки люка (оно расположено справа). Также необходимо демонтировать хомут — тонкое металлическое кольцо, соединяющее барабан стиральной машины с передней панелью. Это делается просто: аккуратно поддеваем кольцо плоской отверткой и снимаем его с корпуса стиральной машины.

После того как с передней панели сняты все дополнительные элементы, откручиваем крепеж по периметру и снимаем панель с корпуса. Последний шаг — демонтаж боковых панелей.

Когда корпус стиральной машины разобран, открывается доступ ко всем внутренним элементам. Их следует снимать в определенной последовательности:

Открутив длинные крепежные болты, снимаем тяжелые противовесы (в этом процессе может понадобиться помощь друга).
Извлекаем нагревательный элемент (он находится в нижней части стиральной машины под баком). Для этого откручиваем центральную гайку, аккуратно выталкиваем фиксирующую шпильку, а затем, поддев плоской отверткой, извлекаем ТЭН из посадочного гнезда. При отсоединении проводки не забывайте отмечать их расположение цветными маркерами.
Демонтируем бак. Для этого отсоединяем амортизаторы (пружины), затем снимаем приводной ремень. Открутив крепеж и отсоединив проводку, демонтируем двигатель стиральной машины. Только после того как бак освобожден от всех узлов и механизмов, его легко можно вынуть из корпуса стиральной машины.

В завершение демонтируем прессостат (датчик, который легко найти на задней панели корпуса стиралки). Прежде чем снять датчик, обязательно сделайте фотографию схемы подключения проводов, а затем, открутив крепеж, снимите его с панели.

Как разобрать стиральную машину Атлант, можно узнать из видео:

Читайте также:

Что такое демеркуризация ртути, как она делается и зачем нужна

Разборка стиральной машины атлант

С вертикальной

Разбор стиральной машины Атлант с вертикальной загрузкой осуществляется по следующему плану:

С помощью крестовой отвертки открутите крепежные элементы по бокам корпуса.
Плоской отверткой аккуратно подденьте панель управления и отсоедините её. Перед снятием панели наклоните её немного в сторону и сделайте фотографию схемы подключения проводов.
Подняв крышку, открутите саморезы, которые её удерживают. Также удалите болты, скрытые под уплотнительной манжетой. После удаления всего крепежа крышку можно снять с корпуса.
Ослабьте хомут и отсоедините резиновые шланги.
Открутите саморезы и снимите боковые панели.
Открутите болты и снимите переднюю панель.

У стиральной машины Атлант бак не подлежит демонтажу из корпуса. После разборки устройства открывается доступ только к:

ремню привода (при необходимости его можно снять с шкива),
электродвигателю (он легко извлекается из-под бака после откручивания крепежа и отсоединения проводов),
сливному насосу (перед его демонтажем рекомендуется сделать фотографию схемы подключения проводов и расположения шлангов).

Как собрать обратно?

Сборка стиральной машины Атлант выполняется в обратном порядке разборки.

Сначала устанавливается бак стиральной машины на место, затем подключаются электродвигатель, насос для слива и нагревательный элемент. После этого на бак крепятся прессостат, патрубки для слива и заливки, а также противовесы.

Когда все внутренние компоненты установлены, начинается сборка корпуса стиральной машины. Сначала монтируется передняя панель (вместе с ней устанавливаются хомут загрузочного люка и устройство блокировки), затем вкручивается сливной фильтр. После этого устанавливаются задняя панель и крышка устройства. В конце вставляется порошкоприемник.

По завершении сборки стиральную машину подключают к коммуникациям и проводят тестовую стирку (без белья). «Холостой запуск» позволит выявить возможные ошибки подключения и своевременно устранить все неполадки.

Какие могут возникнуть трудности и что в таком случае предпринять?

При разборке и сборке стиральной машины Атлант могут возникнуть трудности.

Во-первых, проблемы могут возникнуть при откручивании крепежных элементов. Чтобы облегчить этот процесс, рекомендуется нанести смазку на резьбу или соединение крепежа с деталью.

Во-вторых, извлечение бака из корпуса может быть затруднительным. Обычно это решается просто: необходимо тщательно проверить, все ли крепежи отсоединены, особенно амортизаторы под баком.

Третий аспект — после сборки могут появиться протечки в наливном и сливном шлангах. Для решения этой проблемы следует подтянуть обжимающие кольца и обработать резьбу соединения герметиком.

Еще одна неприятная ситуация — отсутствие некоторых деталей при обратной сборке. Чаще всего этого можно избежать, если во время разбора аккуратно раскладывать все снятые элементы на ровной поверхности, подписывая и нумеруя каждый из них. Мелкие детали и крепеж лучше складывать в отдельные контейнеры.

Заключение

Разобрать стиральную машину Атлант самостоятельно может каждый. Важно подойти к этому процессу ответственно, выбрать необходимые инструменты и строго следовать пошаговым инструкциям по разборке и сборке устройства.

Инструменты, необходимые для разборки

Перед тем как приступить к разборке стиральной машины Атлант, необходимо подготовить все необходимые инструменты. Это поможет избежать лишних затрат времени и обеспечит безопасность в процессе работы. Вот список инструментов, которые вам понадобятся:

Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Крестовая отвертка поможет открутить винты, которые чаще всего используются в конструкции стиральной машины, а плоская может пригодиться для снятия некоторых пластиковых деталей.
Гаечные ключи: Набор гаечных ключей различных размеров будет полезен для откручивания гаек и болтов, которые могут крепить различные элементы машины, такие как бак или мотор.
Плоскогубцы: Эти инструменты помогут вам захватить и открутить детали, которые могут быть труднодоступными для отвертки или ключа. Плоскогубцы также могут быть использованы для снятия зажимов и хомутов.
Ключ для фильтра: Если ваша модель стиральной машины имеет фильтр, который необходимо снять, то специальный ключ для фильтра значительно упростит эту задачу.
Мультиметр: Этот инструмент поможет вам проверить электрические компоненты стиральной машины на работоспособность. Это особенно важно, если вы планируете не только разборку, но и диагностику или ремонт.
Лоток или контейнер для мелких деталей: Во время разборки у вас будет много мелких винтов, гаек и других элементов. Использование лотка поможет избежать их потери и упростит сборку обратно.
Перчатки: Работая с инструментами и металлическими частями, рекомендуется использовать перчатки для защиты рук от порезов и травм.
Фонарик: Если вы будете работать в плохо освещенных местах, фонарик поможет вам лучше видеть детали и избежать ошибок.

Убедитесь, что все инструменты находятся под рукой перед началом разборки. Это не только ускорит процесс, но и сделает его более безопасным и эффективным. Теперь, когда вы готовы, можно переходить к следующему этапу — непосредственно к разборке стиральной машины Атлант.

Безопасность при работе с электрическими компонентами

При разборке стиральной машины Атлант крайне важно соблюдать меры безопасности, особенно при работе с электрическими компонентами. Неправильное обращение с электрическими частями может привести к поражению электрическим током или повреждению устройства. Вот несколько ключевых рекомендаций, которые помогут вам избежать неприятностей:

Отключите стиральную машину от сети: Перед началом разборки обязательно отключите машину от электросети. Это можно сделать, выдернув вилку из розетки. Убедитесь, что вилка полностью отключена, и не оставляйте машину подключенной даже на короткое время.
Используйте изолированные инструменты: При работе с электрическими компонентами рекомендуется использовать инструменты с изолированными ручками. Это поможет снизить риск поражения током в случае случайного контакта с проводкой.
Изучите электрическую схему: Перед тем как приступить к разборке, ознакомьтесь с электрической схемой вашей модели стиральной машины. Это поможет вам понять, какие компоненты являются электрическими и как они соединены между собой.
Не трогайте оголенные провода: Если вы заметили оголенные провода или поврежденные изоляции, не прикасайтесь к ним. Лучше всего заменить такие детали, чтобы избежать короткого замыкания или других проблем.
Работайте в сухом помещении: Убедитесь, что место, где вы разбираете машину, сухое и хорошо проветриваемое. Влага увеличивает риск поражения электрическим током, поэтому избегайте работы вблизи источников воды.
Используйте защитные средства: Рекомендуется использовать защитные перчатки и очки, чтобы защитить руки и глаза от возможных повреждений при разборке машины.
Не спешите: Разборка стиральной машины требует терпения и внимательности. Не спешите, чтобы избежать ошибок, которые могут привести к травмам или повреждениям устройства.

Соблюдение этих простых правил поможет вам безопасно разобрать стиральную машину Атлант и избежать неприятных ситуаций. Помните, что безопасность всегда должна быть на первом месте!

Чистка и обслуживание деталей после разборки

После того как вы разобрали стиральную машину Атлант, важно не только правильно собрать её обратно, но и провести тщательную чистку и обслуживание всех деталей. Это поможет продлить срок службы устройства и улучшить его работу. В этом разделе мы рассмотрим, как правильно очистить и обслужить основные компоненты стиральной машины.

1. Чистка барабана

Барабан стиральной машины может накапливать остатки моющих средств, грязь и накипь. Для его очистки:

Используйте специальное средство для чистки стиральных машин или уксус. Налейте его в барабан и запустите цикл стирки без белья на высокой температуре.
После завершения цикла протрите барабан мягкой тряпкой, чтобы удалить остатки средства.

2. Чистка фильтра

Фильтр стиральной машины отвечает за задержку ворса и мелких частиц. Его необходимо регулярно очищать:

Найдите фильтр, который обычно расположен в нижней части машины.
Откройте крышку фильтра и аккуратно извлеките его.
Промойте фильтр под струей воды, удаляя все загрязнения. Если фильтр сильно загрязнён, используйте щетку.

3. Обслуживание насоса

Насос отвечает за откачку воды из барабана. Если он забит, это может привести к поломке:

Снимите насос, следуя инструкциям по разборке.
Проверьте его на наличие засоров и очистите от грязи и остатков ткани.
Проверьте работоспособность насоса, подключив его к источнику питания на несколько секунд.

4. Чистка шлангов

Шланги, по которым поступает и уходит вода, также требуют внимания:

Проверьте шланги на наличие трещин и повреждений. Если они есть, замените шланги.
Снимите шланги и промойте их под струей воды, чтобы удалить возможные засоры.
