Стиральные машины Bosch славятся своей надежностью и долговечностью, однако даже самые качественные устройства могут столкнуться с проблемами, связанными с работой двигателя. В этой статье мы подробно рассмотрим устройство мотора стиральной машины Bosch, а также предоставим рекомендации по его ремонту и замене. Вы узнаете, как самостоятельно справиться с неисправностью, где приобрести необходимые детали и по каким ценам, а также сколько может стоить работа специалиста. Эти знания помогут вам не только сэкономить деньги, но и продлить срок службы вашей стиральной машины.
Устройство мотора стиралки Bosch
Большинство стиральных машин Bosch оснащены компактными и мощными коллекторными моторами.

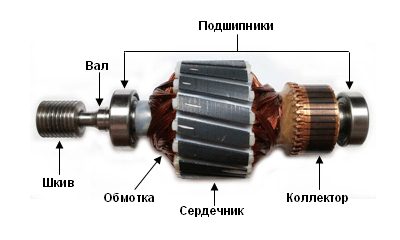

Коллекторный двигатель состоит из нескольких элементов: корпуса (внутри которого находятся ротор, статор и обмотка), электрощеток (фиксируемых на корпусе мотора) и тахогенератора (датчика, определяющего скорость вращения).
Такой двигатель может работать как от переменного, так и от постоянного тока. Щетки передают электрический ток на ротор, в обмотке формируется магнитное поле, запускающее вращение вала (скорость вращения зависит от напряжения в сети). Через приводной ремень, натянутый на шкив, вал приводит в движение барабан.
С начала 2000-х годов ассортимент стиральных машин Bosch пополнился моделями с современными инверторными двигателями. Это компактная система, состоящая из магнитного ротора и обоймы с катушками (статора).
В отличие от коллекторного мотора, инверторный двигатель устанавливается непосредственно на барабан стиральной машины, а ток на обмотку подается через инвертор, минуя графитовые щетки.
Отсутствие графитовых щеток и приводного ремня позволяет инверторному двигателю работать значительно дольше без ремонта.
Определить тип мотора, не разбирая стиральную машину, можно по характеристикам частоты вращения и мощности (эти данные указаны в паспорте устройства). Если мощность составляет 300-800 Вт, а число оборотов достигает 15000 об/мин, это указывает на коллекторный мотор. Частота оборотов в диапазоне 16000-20000 об/мин и мощность 400-800 Вт свидетельствуют о наличии инверторного двигателя.
Как заменить?
Замена или ремонт неисправного мотора стиральной машины Bosch включает несколько ключевых этапов:
- подготовка,
- снятие,
- диагностика поврежденного узла, по итогам которой выполняется ремонт или установка нового двигателя.
| Этап ремонта/замены | Рекомендации | Необходимые инструменты |
|---|---|---|
| Диагностика проблемы | Проверьте наличие ошибок на дисплее, осмотрите шнур питания и розетку | Мультиметр, отвертка |
| Снятие старого двигателя | Отключите стиральную машину от сети, снимите заднюю панель, отсоедините провода и крепления | Отвертка, ключи, плоскогубцы |
| Установка нового двигателя | Установите новый двигатель, подключите провода в соответствии с схемой, закрепите его на месте | Отвертка, ключи, инструкция по установке |
| Тестирование | Проведите тестовый запуск стиральной машины, проверьте работу двигателя и отсутствие посторонних шумов | — |
Интересные факты
Вот несколько интересных фактов о ремонте и замене двигателя стиральной машины Bosch:
-
Типы двигателей: Стиральные машины Bosch могут быть оснащены различными типами двигателей, включая коллекторные и бесщеточные (инверторные). Бесщеточные двигатели, как правило, более надежны и требуют меньше обслуживания, что делает их предпочтительными для современных моделей.
-
Диагностика неисправностей: Перед заменой двигателя важно провести полную диагностику. Часто проблемы могут быть связаны не с самим двигателем, а с другими компонентами, такими как щетки, проводка или электронный модуль управления. Использование специализированного диагностического оборудования может значительно сократить время ремонта.
-
Совместимость запчастей: При замене двигателя важно использовать оригинальные запчасти или качественные аналоги, так как несовместимые детали могут привести к дополнительным поломкам и снижению эффективности работы стиральной машины. Bosch предлагает широкий ассортимент запчастей, что позволяет легко найти подходящий двигатель для конкретной модели.
Подготовка
Перед началом ремонта стиральную машину необходимо отключить от электросети для обеспечения безопасности, а также от систем водоснабжения и канализации. Обесточенный прибор следует отодвинуть от стен, чтобы обеспечить доступ ко всем сторонам корпуса.
Чтобы сосредоточиться на ремонте двигателя, важно заранее подготовить набор инструментов: крестовые и плоские отвертки, ключи (включая «звездочку»), пассатижи, молоток и кусачки.
Снятие узла
Чтобы снять двигатель стиральной машины Bosch, выполните следующие шаги:
- Открутите крепежные элементы задней панели и снимите ее с корпуса.
- Прокручивая шкив, осторожно снимите приводной ремень.
- Найдите двигатель, расположенный под баком.
- Отсоедините клеммы проводки от мотора.
- С помощью накидного ключа открутите два болта, фиксирующих мотор.
- Аккуратно покачивая мотор, извлеките его из корпуса стиральной машины.
Чтобы избежать ошибок при повторном подключении и сборке, рекомендуется фиксировать все этапы демонтажа на фотографии или видео.
Диагностика
Двигатель следует установить на ровную и хорошо освещенную поверхность, после чего можно начинать диагностику.
Первый шаг — переключение провода обмотки с ротора на статор и подача напряжения. Если вал не вращается, это указывает на необходимость замены мотора. Если движение присутствует, двигатель можно отремонтировать.
На втором этапе проверяются угольные щетки. Эти детали, расположенные по бокам корпуса, передают электрическую энергию на обмотку ротора. Со временем щетки изнашиваются, и, не получая достаточного количества энергии, мотор перестает функционировать.
Чтобы определить длину щетки, выполните следующие действия:
- отсоедините провод от футляра щетки;
- сдвиньте контакт;
- вытяните пружину;
- извлеките щетку.
Минимально допустимая длина угольной щетки составляет 1,5–2 см. Если длина меньше, это основание для замены изношенного элемента.
Третий этап — проверка ламелей (металлических пластин, передающих электричество ротору). Ламели крепятся на валу двигателя. В процессе работы стиральной машины они могут начать отслаиваться, что блокирует передачу электричества. Даже незначительное отслаивание ламелей является сигналом для замены мотора.
Четвертый этап — тестирование обмотки. Для этого мультиметр переводим в режим «Сопротивление» и, прикладывая щупы к валу двигателя, анализируем полученные данные. Если сопротивление менее 20 Ом, это указывает на короткое замыкание, а если более 200 Ом — на обрыв обмотки. Обрыв или короткое замыкание — явные признаки необходимости замены мотора стиральной машины.
Ремонт и перемотка электромотора стиральной машины Bosch — смотрите в видео:
Как отремонтировать?
Отремонтировать двигатель самостоятельно вполне реально, если проблема не связана с коротким замыканием, обрывом обмотки или отсоединением ламелей. В большинстве случаев восстановление работоспособности мотора осуществляется заменой угольных щеток.
Порядок действий:
- Удалите крепежные детали, фиксирующие щетки.
- Очистите посадочное место от пыли и загрязнений.
- Установите новые элементы на подготовленное место.
Щетки в стиральной машине заменяются только парами. Новые элементы следует подбирать по серийному номеру двигателя.
Подключение новой детали
Установка нового мотора своими руками не представляет особой сложности, если строго следовать определенной последовательности действий:
- Подберите двигатель, соответствующий по мощности, форме крепления и другим техническим характеристикам. Аккуратно вставьте его втулками в посадочные места и зафиксируйте корпус с помощью крепежных элементов.
- Подключите проводку силового узла, используя заранее сделанные фотографии или видеозаписи.
- Аккуратно прокручивая колесо шкива, натяните ремень привода.
- Верните заднюю панель на место и закрепите ее с помощью болтов.
После сборки корпуса стиральной машины подключите прибор к коммуникациям, вставьте вилку сетевого шнура в розетку и запустите тестовую стирку.
Где купить и по какой цене?
Эффективность работы стиральной машины после ремонта во многом зависит от установленного мотора. Чтобы сделать правильный выбор, прежде чем отправляться в магазин, соберите следующую информацию:
- серийный номер мотора,
- название,
- модель,
- номер и год выпуска стиральной машины.
Эти данные можно найти на табличке, расположенной на задней стенке устройства, или в паспорте бытового прибора.
Рекомендуется приобретать мотор для стиральной машины в магазинах, специализирующихся на запчастях для бытовой техники Bosch. Также полезно заранее ознакомиться с отзывами о выбранном продавце.
Такой подход поможет избежать покупки подделок и некачественных двигателей. Стоимость мотора для стиральной машины Bosch составляет 2000-4500 рублей.
Вызов мастера
Отсутствие желания, времени, опыта или знаний для ремонта или замены двигателя стиральных машин Bosch является весомым основанием для обращения к профессионалам из сервисных центров.
Контактные данные можно найти в паспорте устройства (чаще всего они указаны на последней странице), уточнить у знакомых или воспользоваться поисковыми системами в интернете.
При оформлении заявки обязательно сообщите менеджеру о сути проблемы, укажите модель, серийный номер и год выпуска стиральной машины.
В среднем стоимость замены мотора составляет около 3500 рублей. Диагностика выполняется бесплатно, а новый силовой узел оплачивается отдельно. Полный расчет за выполненный ремонт возможен только после тестовой стирки!
Заключение
Знание конструкции мотора и навыки ремонта силовых компонентов стиральной машины позволяют самостоятельно вернуть бытовую технику в рабочее состояние. Если у вас нет базовых знаний о ремонте или замене двигателя, лучше обратиться к профессионалам.
Частые проблемы с двигателем стиральной машины
Стиральные машины Bosch известны своей надежностью и долговечностью, однако, как и любое другое оборудование, они могут сталкиваться с различными проблемами, связанными с двигателем. Понимание наиболее распространенных неисправностей поможет пользователям своевременно выявлять и устранять их, что, в свою очередь, продлит срок службы устройства.
1. Неисправность щеток двигателя
Одной из самых распространенных проблем является износ щеток двигателя. Эти компоненты обеспечивают контакт между статором и ротором, и со временем они могут истончаться или ломаться. Признаки неисправности щеток включают в себя шум при работе машины, отсутствие вращения барабана или его медленное вращение. Рекомендуется регулярно проверять состояние щеток и при необходимости заменять их.
2. Перегрев двигателя
Перегрев может происходить по нескольким причинам, включая блокировку барабана, недостаток смазки или проблемы с электрической системой. Если двигатель перегревается, это может привести к его выходу из строя. Признаки перегрева включают в себя запах гари и отключение машины во время работы. Важно обеспечить свободное вращение барабана и следить за состоянием проводки.
3. Проблемы с соединениями проводов
Неисправности в проводке могут привести к тому, что двигатель не будет получать необходимое питание. Это может проявляться в виде мигания индикаторов на панели управления или полной остановки машины. Рекомендуется периодически проверять все соединения и разъемы на наличие коррозии или повреждений.
4. Поломка электронного модуля управления
Электронный модуль управления отвечает за управление работой двигателя. Если он выходит из строя, это может привести к неправильной работе машины или ее полной остановке. Признаки неисправности модуля включают в себя ошибки на дисплее и сбои в работе программы стирки. В этом случае может потребоваться диагностика и замена модуля.
5. Износ подшипников
Подшипники, на которых вращается барабан, могут изнашиваться со временем, что приводит к появлению громких шумов и вибраций во время работы. Если не обратить на это внимание, это может привести к серьезным повреждениям двигателя. Рекомендуется проверять подшипники на наличие люфта и при необходимости заменять их.
Знание этих распространенных проблем поможет пользователям стиральных машин Bosch более эффективно диагностировать неисправности и принимать меры для их устранения. Регулярное техническое обслуживание и внимательное отношение к работе устройства могут значительно снизить риск возникновения серьезных поломок.
Советы по уходу за двигателем
Уход за двигателем стиральной машины Бош является ключевым аспектом, который может значительно продлить срок службы устройства и предотвратить необходимость в дорогостоящем ремонте или замене. Ниже приведены несколько рекомендаций, которые помогут сохранить двигатель в хорошем состоянии.
Регулярная чистка
Одним из основных факторов, влияющих на работоспособность двигателя, является накопление пыли и грязи. Регулярная чистка внешней части двигателя и его компонентов поможет избежать перегрева и других проблем. Для этого:
- Отключите стиральную машину от сети.
- Снимите крышку, чтобы получить доступ к двигателю.
- Используйте мягкую щетку или пылесос для удаления пыли и грязи.
Проверка проводки
Проблемы с проводкой могут привести к неправильной работе двигателя. Регулярно проверяйте состояние проводов на наличие повреждений, коррозии или перегрева. Если вы заметили какие-либо проблемы, замените поврежденные участки или обратитесь к специалисту.
Контроль за уровнем нагрузки
Перегрузка стиральной машины может негативно сказаться на работе двигателя. Следуйте рекомендациям производителя по максимальному весу загрузки. Если вы часто загружаете машину на предельный уровень, это может привести к быстрому износу двигателя.
Использование качественных моющих средств
Некоторые моющие средства могут содержать агрессивные химические вещества, которые могут повредить внутренние компоненты стиральной машины, включая двигатель. Используйте только те средства, которые рекомендованы производителем, и избегайте чрезмерного использования моющих средств.
Регулярное техническое обслуживание
Плановое техническое обслуживание поможет выявить потенциальные проблемы до того, как они станут серьезными. Рекомендуется проводить диагностику стиральной машины не реже одного раза в год. Это может включать проверку состояния двигателя, его соединений и других важных компонентов.
Своевременная замена щеток
Если ваша стиральная машина оснащена щеточным двигателем, следите за состоянием щеток. Изношенные щетки могут привести к снижению производительности и перегреву. Заменяйте щетки по мере необходимости, чтобы обеспечить стабильную работу двигателя.
Избегайте резких перепадов напряжения
Резкие перепады напряжения могут негативно сказаться на работе двигателя. Установите стабилизатор напряжения или используйте сетевые фильтры для защиты устройства от скачков напряжения.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы двигателя вашей стиральной машины Бош и избежать ненужных затрат на ремонт или замену.
Обзор аналогичных моделей и их двигателей
Стиральные машины Bosch представлены на рынке в широком ассортименте, и каждая модель может иметь свои особенности, включая тип и конструкцию двигателя. Важно понимать, что двигатели в стиральных машинах могут значительно различаться по своим характеристикам, что влияет на их производительность и надежность.
Среди популярных моделей Bosch можно выделить следующие:
- Bosch Serie 4 — Эта модель часто оснащается асинхронным двигателем, который обеспечивает надежную работу и низкий уровень шума. Асинхронные двигатели отличаются высокой эффективностью и долговечностью, что делает их идеальными для бытовой техники.
- Bosch Serie 6 — В этой серии можно встретить как асинхронные, так и инверторные двигатели. Инверторные двигатели обеспечивают более плавный запуск и остановку, что снижает износ деталей и увеличивает срок службы машины. Кроме того, они позволяют более точно регулировать скорость отжима.
- Bosch Serie 8 — В моделях этой серии используются самые современные технологии, включая бесщеточные двигатели. Они отличаются высокой эффективностью, низким уровнем шума и минимальным потреблением электроэнергии. Бесщеточные двигатели также имеют меньший риск перегрева и износа, что делает их более надежными.
Каждая из этих моделей имеет свои преимущества и недостатки, и выбор двигателя зависит от ваших потребностей и предпочтений. Например, если вы ищете машину с низким уровнем шума, стоит обратить внимание на модели с инверторными или бесщеточными двигателями. Если же важна высокая надежность и простота в обслуживании, асинхронные двигатели могут стать хорошим выбором.
При выборе стиральной машины Bosch также стоит учитывать, что замена двигателя может быть сложной задачей, требующей специальных знаний и инструментов. Поэтому, если вы планируете ремонт, важно заранее ознакомиться с конструкцией двигателя вашей модели и, при необходимости, проконсультироваться с профессионалом.
В заключение, понимание различий между двигателями стиральных машин Bosch поможет вам сделать осознанный выбор при покупке, а также упростит процесс ремонта в случае необходимости. Обратите внимание на характеристики и отзывы о конкретных моделях, чтобы выбрать наиболее подходящий вариант для вашего дома.
