В процессе эксплуатации стиральной машины LG могут возникать различные неисправности, требующие разборки устройства для диагностики и ремонта. Эта статья предлагает подробную инструкцию по разборке стиралки-автомат LG как с вертикальной, так и с горизонтальной загрузкой. Знание того, как разобрать свою стиральную машину самостоятельно, поможет вам не только сэкономить на услугах мастеров, но и лучше понять устройство техники, что в дальнейшем облегчит процесс ее обслуживания и ремонта.
Подготовка к работе
Для разборки стиральной машины LG, независимо от типа загрузки, вам понадобятся следующие инструменты:
- отвертки различных форм;
- молоток;
- плоскогубцы;
- рожковые и торцевые ключи;
- смазка;
- шуруповерт.
После сбора всех необходимых инструментов переходите к подготовке устройства. Выполните следующие шаги:
- Отключите прибор от электросети.
- Извлеките сливной шланг из канализационного стока и переверните его, чтобы избавиться от остатков воды.
- Отодвиньте стиральную машину от стены и других предметов интерьера.
Чтобы избежать трудностей при откручивании деталей, рекомендуется вынести машину из ванной комнаты. Чем больше свободного пространства, тем легче будет работать.

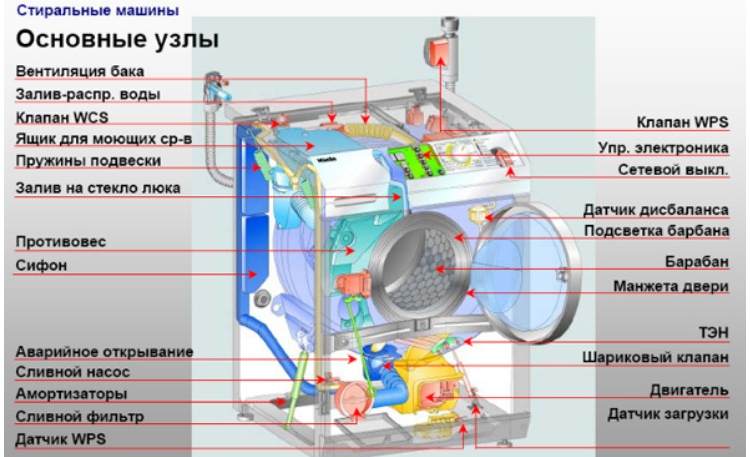

Схема устройства
Схемы конструкции стиральных машин LG могут различаться в зависимости от модели, но основные компоненты расположены аналогично.
Каждый прибор включает следующие элементы:
- крышка;
- передняя панель;
- задняя стенка;
- панель управления;
- бак и барабан;
- плата управления;
- впускной клапан;
- сливной насос;
- амортизатор;
- прессостат;
- отсек для порошка;
- ТЭН;
- ремень и мотор (в моделях с инверторным двигателем ремень отсутствует);
- датчики, противовесы, амортизаторы.
Кроме основной схемы стиральной машины, для ремонта может понадобиться схема платы управления. Она необходима, если компонент работает с перебоями и требует пайки. Универсальная схема отсутствует, так как они различаются для каждой модели бытовой техники.
| Шаг | Описание | Инструменты |
|---|---|---|
| 1 | Отключите стиральную машину от электросети и водоснабжения. | Отвертка, плоскогубцы |
| 2 | Снимите верхнюю крышку, открутив винты сзади. | Отвертка |
| 3 | Извлеките барабан, открутив крепления и отсоединив ремень. | Отвертка, ключи |
| 4 | Проверьте и очистите фильтр насоса. | Отвертка, ведро для воды |
| 5 | Снимите переднюю панель для доступа к электронике. | Отвертка |
| 6 | Проверьте соединения проводов и замените поврежденные детали. | Мультиметр, паяльник |
| 7 | Соберите машину в обратном порядке, убедившись в надежности всех соединений. | Отвертка, плоскогубцы |
Интересные факты
Вот несколько интересных фактов о разборке стиральной машины LG:
-
Уникальная конструкция: Стиральные машины LG часто используют технологию прямого привода, что означает, что двигатель напрямую соединен с барабаном. Это не только уменьшает количество движущихся частей, но и облегчает разборку, так как вам не нужно беспокоиться о сложных ремнях и шестернях.
-
Доступ к внутренним компонентам: Многие модели LG имеют съемные панели, которые позволяют легко получить доступ к внутренним компонентам, таким как насосы и фильтры. Это упрощает процесс ремонта и обслуживания, так как вам не нужно полностью разбирать машину, чтобы добраться до нужной детали.
-
Инструкции и видео: LG активно поддерживает своих пользователей, предоставляя доступ к онлайн-ресурсам, включая видеоинструкции по разборке и ремонту своих стиральных машин. Это делает процесс самостоятельного ремонта более доступным и понятным даже для тех, кто не имеет опыта в ремонте бытовой техники.
Разборка
Тип загрузки стиральной машины LG определяет порядок разборки устройства. В моделях с фронтальной загрузкой под верхней крышкой находятся панель управления и датчики. В машинах с вертикальной загрузкой в этом месте расположен бак.
Стиралка-автомат ЛДжи с фронтальной загрузкой
Порядок действий при разборке стиральной машины LG с фронтальной загрузкой:
- Уберите два болта на задней панели, фиксирующие верхнюю крышку. В некоторых моделях может быть три самореза.
- Потяните верхнюю крышку на себя. Возможно, потребуется приложить усилия. Поднимите крышку вверх и снимите ее.
- Под крышкой находится лоток для порошка. Чтобы его извлечь, нажмите на специальный язычок. Лоток выйдет легко.
- Для снятия прессостата отсоедините патрубок и провода, затем открутите винты.

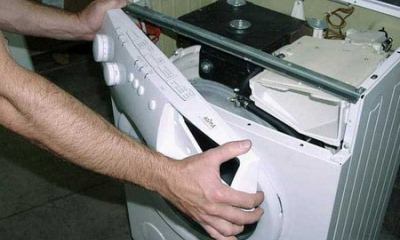

- За лотком для порошка расположены два болта. Выкрутите их, после чего снимите переднюю панель, которая крепится на небольших хомутах. Последовательно отсоедините все клеммы и уберите панель в сторону.
- После демонтажа электроники открутите верхний противовес, который фиксируется четырьмя болтами.
- Теперь можно снять переднюю металлическую планку и отсек для порошка. Сначала отсоедините патрубок от барабана, затем резинку. Уберите карман в сторону.
- Под передней крышкой стиральной машины LG находится сетевой фильтр, который снижает помехи в электросети.
- Перед откручиванием клапана подачи воды отсоедините две клеммы. Клапан расположен в углу, рядом с задней стенкой корпуса.
- Из манжеты извлеките прижимной тросик, затем вытяните резинку. Чтобы ослабить натяжение тросика, найдите пружинку. Нажав на нее, вы сможете легко извлечь элемент.
- Открутите один болт, на котором держится нижняя фальш-панель, и снимите ее. Под ней находится металлическая планка, которую также нужно открутить.
- Отсоедините шланг подачи воды и начните разбор задней стенки. Сначала открутите крышку, извлекая ее из пазов.
- От бака отсоедините клеммы ТЭНа и болт, которым он крепится, затем снимите хомуты. Трубчатый нагреватель — ключевой элемент стиральной машины, поэтому отключайте его осторожно, чтобы не повредить. Если на ТЭНе образовалась накипь, его можно замочить в растворе лимонной кислоты.
- Отсоедините температурный датчик.
- Откройте дверцу люка и выкрутите два винта, фиксирующие замок. Чтобы снять переднюю панель вместе с люком, открутите еще два винта сверху, после чего панель легко отсоединится.
- Теперь можно открутить два противовеса, расположенных за дверцей люка и обрамляющих барабан.
- Открутите мотор, который крепится на двух болтах. Затем снимите ремень. Удобнее всего извлечь мотор снизу, для этого открутите нижнюю панель.
- Когда машинка окажется на боку, снимите насос, предварительно отсоединив патрубок, идущий к нему.
- Уберите пластиковые задвижки, фиксирующие амортизаторы. Они находятся с обеих сторон.
- Барабан снимается с пружин. Если необходимо добраться до подшипников, разделите бак на две половины, соединенные болтами. Чтобы достать барабан, постучите по срединному болту молотком. Затем открутите шкив, извлеките сальник и подшипники.
На этом разборка стиральной машины LG с фронтальной загрузкой завершена.
Инструкция по разборке стиральной машины LG — в видео:
С вертикальной
Существенных различий в разборке стиральных машин с вертикальной и фронтальной загрузкой нет. Различается только последовательность действий:
- Сначала открутите боковые крепежи, удерживающие панель управления. Аккуратно отведите ее назад и отсоедините подключенные к ней клеммы;
- Далее отключите заливной клапан, предварительно разжав хомуты, и отключите резиновые шланги;
- Затем выкрутите крепежи, фиксирующие боковые панели, сдвиньте их и осторожно снимите — это даст доступ к болтам, удерживающим переднюю панель;
- После этого отключите основные компоненты: мотор, помпу и прессостат;
- Затем извлеките прижимной механизм и манжету люка;
- Если необходимо снять бак, открутите противовесы и отсоедините амортизаторы.
Таким образом, вы сможете разобрать стиральную машину с вертикальной загрузкой.
Как собрать?
Собрать стиральную машину LG легко. Достаточно выполнить все шаги в обратном порядке.
Важно правильно подключить разъемы и провода. Нарушение порядка может привести к поломке устройства. На этом этапе полезно использовать заранее сделанные фотографии.
Болты нужно закручивать тщательно, чтобы они не ослабли во время вибрации машины при отжиме. Не забудьте промыть сливной шланг и очистить фильтры.
Перед сборкой стиральной машины тщательно очистите все компоненты от пыли и ржавчины, а также удалите налет и смазку. Если вы заметили износ уплотнительных колец, их следует заменить.
Возможные сложности и способы их преодоления
При разборке стиральной машины LG без опыта можно столкнуться с трудностями.
Рекомендации для их преодоления:
- Если у вас недостаточно навыков работы с бытовой техникой, процесс разборки может быть сложным. Рекомендуется фиксировать каждый этап на камеру смартфона, чтобы правильно подключить провода и закрепить детали.
- При снятии верхней крышки она может заедать. Не используйте острые предметы для поддевания. Аккуратно снимайте крышку, слегка покачивая её, избегая чрезмерного усилия.
- Если металлические элементы закисли или покрылись ржавчиной, обработайте их специальной смазкой, например, WD-40.
Во время сборки стиральной машины часто не удается найти нужные болты из-за их большого количества. Чтобы избежать этой проблемы, раскладывайте болты по отдельным мешочкам и делайте соответствующие пометки.
Заключение
Разобрать стиральную машинку LG самостоятельно вполне реально. Главное — следовать правильной последовательности действий. Работайте медленно и осторожно, аккуратно откручивая детали и отсоединяя провода. После замены неисправных запчастей сборка устройства происходит в обратном порядке.
Инструменты, необходимые для разборки
Перед тем как приступить к разборке стиральной машины LG, важно подготовить все необходимые инструменты. Это не только упростит процесс, но и поможет избежать повреждений как самой машины, так и используемых инструментов. Вот список основных инструментов, которые вам понадобятся:
- Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Крестовая отвертка поможет открутить большинство винтов, а плоская может пригодиться для снятия некоторых панелей.
- Гаечные ключи: Набор гаечных ключей различных размеров необходим для откручивания гаек и болтов, которые могут удерживать элементы конструкции.
- Плоскогубцы: Эти инструменты помогут вам захватить и открутить детали, которые трудно достать руками, а также могут пригодиться для снятия зажимов и хомутов.
- Нож: Обычный канцелярский нож может быть полезен для аккуратного разрезания изоляции или снятия старых уплотнителей.
- Мультиметр: Если вы планируете проверять электрические компоненты, мультиметр станет незаменимым инструментом для диагностики неисправностей.
- Фонарик: Хорошее освещение поможет вам увидеть все детали и избежать случайных повреждений в труднодоступных местах.
- Перчатки: Работая с металлическими частями, не забудьте надеть перчатки, чтобы защитить руки от порезов и травм.
- Контейнеры для мелких деталей: Чтобы не потерять винты и мелкие детали, используйте контейнеры или магнитные поддоны для их хранения.
Перед началом разборки убедитесь, что у вас есть все перечисленные инструменты под рукой. Это значительно упростит процесс и сделает его более безопасным. Также рекомендуется ознакомиться с инструкцией к вашей модели стиральной машины, так как в ней могут быть указаны особенности разборки конкретной модели.
Безопасность при работе с электрическими компонентами
Перед тем как приступить к разборке стиральной машины LG, крайне важно обеспечить безопасность при работе с электрическими компонентами. Неправильные действия могут привести не только к повреждению устройства, но и к серьезным травмам. Следуйте приведенным ниже рекомендациям, чтобы минимизировать риски.
1. Отключение от сети
Первым и самым важным шагом является отключение стиральной машины от электросети. Убедитесь, что шнур питания вынут из розетки. Это предотвратит случайное включение устройства во время работы и защитит вас от электрического удара.
2. Использование защитной экипировки
Рекомендуется использовать защитные перчатки и очки. Перчатки защитят ваши руки от острых краев и возможных электрических компонентов, а очки уберегут глаза от пыли и мелких частиц, которые могут вылететь при разборке.
3. Проверка на наличие утечек
Перед началом работы убедитесь, что в машине нет воды. Если вы недавно использовали стиральную машину, дайте ей время для полного слива воды. Проверьте шланги и соединения на наличие утечек, чтобы избежать попадания воды на электрические компоненты.
4. Изучение схемы устройства
Перед тем как приступить к разборке, ознакомьтесь с инструкцией по эксплуатации и схемой устройства. Это поможет вам понять, какие компоненты могут быть под напряжением и как правильно их отключить. Схема также может указать на расположение предохранителей и других защитных устройств.
5. Использование подходящих инструментов
Читайте также:
Убедитесь, что у вас есть все необходимые инструменты для разборки стиральной машины. Используйте изолированные инструменты, чтобы снизить риск короткого замыкания. Не забывайте о том, что некоторые компоненты могут быть зафиксированы винтами, которые требуют специального ключа или отвертки.
6. Работа в хорошо освещенном месте
Выберите место с хорошим освещением для работы. Это позволит вам лучше видеть детали и избежать случайных ошибок. Если возможно, используйте дополнительное освещение, чтобы обеспечить максимальную видимость.
7. Обращение с компонентами
Будьте осторожны при работе с электрическими компонентами, такими как конденсаторы и платы управления. Эти элементы могут сохранять заряд даже после отключения от сети. Если вы не уверены в своих знаниях, лучше обратиться к специалисту.
Следуя этим рекомендациям, вы сможете безопасно разобрать стиральную машину LG и избежать неприятных ситуаций. Помните, что безопасность всегда должна быть на первом месте при работе с электрическими устройствами.
Обслуживание и уход за стиральной машиной после разборки
После того как вы разобрали стиральную машину LG, важно правильно провести обслуживание и уход за её компонентами, чтобы обеспечить долговечность и эффективность работы устройства. Ниже приведены основные рекомендации по уходу за разобранной стиральной машиной.
Очистка деталей
Каждая деталь стиральной машины требует тщательной очистки. Используйте мягкую ткань или губку, смоченную в растворе воды и уксуса, чтобы удалить накипь и грязь. Особое внимание уделите:
- Барабану: Проверьте его на наличие остатков моющих средств и грязи. Если есть налет, используйте специальное средство для очистки барабана.
- Фильтрам: Снимите и промойте фильтры под проточной водой. Убедитесь, что они не забиты волосами или другими загрязнениями.
- Шлангам: Проверьте шланги на наличие трещин и загрязнений. При необходимости промойте их изнутри.
Проверка состояния уплотнителей
Уплотнители дверцы и люка играют важную роль в предотвращении утечек воды. После разборки проверьте их на наличие повреждений или износа. Если вы заметили трещины или деформации, замените уплотнители на новые. Для ухода за ними используйте специальные средства, которые предотвращают высыхание и трещины.
Смазка подвижных частей
Некоторые подвижные части стиральной машины, такие как подшипники и оси, требуют смазки для обеспечения плавной работы. Используйте специальную смазку, предназначенную для бытовой техники. Наносите смазку аккуратно, чтобы избежать попадания на другие компоненты.
Проверка электрических соединений
После разборки проверьте все электрические соединения на наличие коррозии или повреждений. Убедитесь, что все провода надежно подключены. Если вы заметили какие-либо проблемы, замените поврежденные провода или соединения.
Сборка и тестирование
После завершения всех процедур по обслуживанию, аккуратно соберите стиральную машину обратно. Убедитесь, что все детали установлены на свои места и надежно закреплены. После сборки проведите тестирование машины, запустив короткий цикл стирки без белья, чтобы убедиться в отсутствии утечек и корректной работе всех функций.
Следуя этим рекомендациям, вы сможете не только продлить срок службы вашей стиральной машины LG, но и обеспечить её эффективную работу на протяжении многих лет.
