В данной статье мы подробно рассмотрим процесс разборки стиральной машины-автомат Samsung, что может быть полезно как для диагностики неисправностей, так и для проведения профилактических работ. Правильная разборка и сборка устройства помогут вам не только сэкономить на услугах мастеров, но и лучше понять устройство вашей техники. Мы предоставим пошаговый алгоритм, список необходимых инструментов и советы по преодолению возможных трудностей, что сделает этот процесс доступным даже для новичков.

Подготовка к разборке

Перед тем как перейти к основной процедуре, необходимо выполнить ряд подготовительных шагов.

Эти шаги включают три ключевых этапа:

1. Перенести устройство из ванной комнаты. Разборка в ограниченном пространстве может быть затруднительной, и важно, чтобы помещение было хорошо освещено. Рабочую зону следует застелить тряпками или газетами для защиты пола (если работы проводятся в квартире).
2. Подготовить необходимые инструменты.
3. Подготовить стиральную машину к ремонту.

Для полного разбора стиральной машины понадобится следующий набор инструментов:

• отвертки или шуруповерт;
• гаечные и шестигранные ключи;
• плоскогубцы;
• мультиметр;
• молоток;
• цветные маркеры;
• смазка WD-40;
• герметик;
• тряпка.

В некоторых случаях может потребоваться распилить бак, например, для доступа к крестовине. Для этого понадобятся:

• ножовка;
• дрель;
• сверла;
• саморезы и болты.

Также стоит заранее предусмотреть возможность фото- или видеосъемки всего процесса. Это поможет правильно собрать устройство после завершения ремонта.

Подготовка стиральной машины включает следующие шаги:

1. Отключить прибор от электросети. Разборка подключенного устройства недопустима.
2. Отсоединить шланги для залива и слива воды.
3. Извлечь сливной фильтр и слить оставшуюся в нем воду. При необходимости его можно очистить.
4. Установить машину в удобное для работы место.

После завершения всех подготовительных действий следует ознакомиться со схемой устройства стиральной машины. Узнать о конструкции стиральной машины Samsung можно из данной статьи.

КАК РАЗОБРАТЬ СТИРАЛЬНУЮ МАШИНУ SAMSUNG.

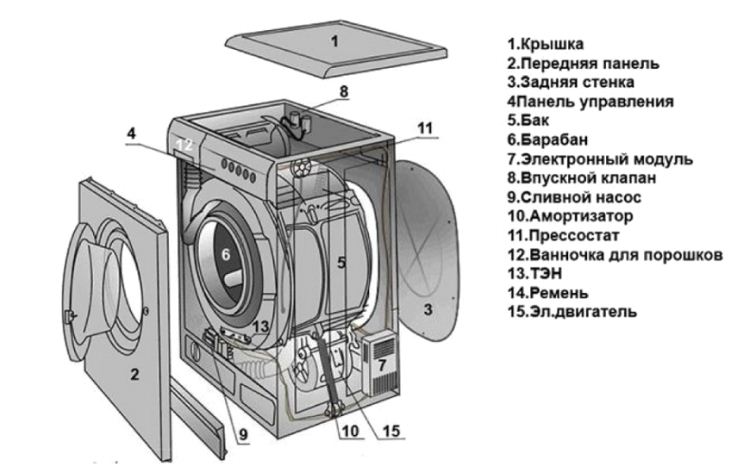

Схемы устройства стиралок Samsung

Схемы конструкций стиральных машин Samsung могут немного различаться в зависимости от модели, но основные компоненты остаются одинаковыми. Схема представлена на иллюстрации:

Ключевые элементы стиральных машин Samsung:

• передняя панель, задняя стенка, верхняя крышка и основание — все крепятся болтами;
• выдвижной лоток для моющих средств;
• панель с программами стирки;
• барабан, муфта, бак;
• два противовеса, расположенные в верхней и нижней частях машины;
• двигатель;
• рессоры;
• насос;
• ТЭН;
• прессостат.

Помимо основной схемы стиральной машины, существует также электронная схема, полезная для проверки целостности проводов и узлов. Она изображена на рисунке:

Интересные факты

Вот несколько интересных фактов о разборке стиральной машины Samsung:

1. Уникальная система управления: Многие модели стиральных машин Samsung оснащены интеллектуальными системами управления, которые могут диагностировать проблемы. Это означает, что перед разборкой машины можно использовать встроенные функции для определения неисправностей, что может значительно упростить процесс ремонта.

2. Эргономичный дизайн: Стиральные машины Samsung часто разрабатываются с учетом удобства обслуживания. Например, в некоторых моделях предусмотрены специальные панели доступа, которые позволяют добраться до ключевых компонентов без необходимости полностью разбирать машину. Это может сэкономить время и усилия при ремонте.

3. Экологические технологии: Некоторые стиральные машины Samsung используют технологии, которые помогают экономить воду и электроэнергию. Например, система EcoBubble позволяет эффективно стирать при низких температурах, что не только бережет ресурсы, но и снижает износ деталей. При разборке машины стоит обратить внимание на эти технологии, чтобы понять, как они влияют на конструкцию и обслуживание устройства.

Разборка стиральной машины (на примере samsung WF8500NMW9)

Особенности процесса

Способы разборки стиральных машин зависят от типа нагрузки. Если вы впервые выполняете эту процедуру, важно следовать инструкции, чтобы не повредить устройство.

Машинка-автомат с фронтальной загрузкой

Начинать разборку следует с удаления верхней крышки. Для этого открутите два винта на задней части устройства. Затем отодвиньте крышку назад на 15 см и поднимите её.

Дальнейшие шаги:

1. Удалите бункер и панель управления. Сначала извлеките бункер для моющих средств, нажав на фиксатор в его основании и аккуратно потянув емкость на себя. Она выйдет без усилий. За бункером находятся крепежи, удерживающие панель управления. Открутите два винта спереди и один справа. Панель отделите, поддев её с левой стороны отверткой.
2. Снимите переднюю панель. Потяните за нижний край, чтобы освободить верхние защелки. Затем аккуратно отодвиньте панель на себя, избегая резких движений. Сзади вы увидите множество проводов, которые нужно извлекать по одному, отщелкивая фиксаторы.
3. Снимите нижнюю панель. Она закреплена тремя защелками. Удобно поддеть её шлицевой отверткой, вставив инструмент в щель. Сначала отодвиньте панель по центру, затем по краям, после чего она легко снимется.
4. Снимите лицевую панель с дверцей. Она крепится двумя саморезами снизу и двумя сверху. После их выкручивания панель будет держаться на небольших крючках.

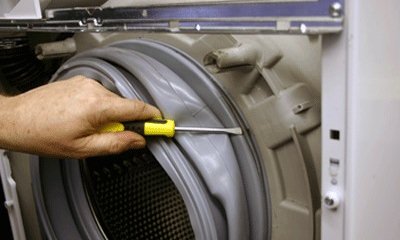

5. Удалите уплотнитель. Открыв дверцу, вы увидите, что она соединена с резиновой деталью. Плоской отверткой подцепите фиксирующее кольцо манжеты и аккуратно потяните на себя.

   За ним находится металлический хомут в виде пружины. Найдите его защелку и разомкните её с помощью плоской отвертки.

   Затем пройдитесь отверткой по всей окружности кольца, чтобы отсоединить его. Работайте осторожно, чтобы не повредить манжету, иначе её придется заменять.

6. Снимите заднюю панель. Этот этап не вызовет трудностей: достаточно открутить четыре самореза, которые её крепят.
7. Отсоедините шланги. Они ведут к баку стиральной машины (заливной и сливной), к прессостату и к лотку для порошка.
8. Отключите провода, идущие к ТЭНу и температурному датчику. Нагреватель находится в передней нижней части бака, под барабаном. Чтобы его извлечь, открутите гайки. После этого ТЭН легко выйдет из своего гнезда. При снятии проводов отметьте их расположение цветными маркерами.
9. Демонтаж противовесов. В стиральной машине их два: один над баком, другой под ним. Они крепятся болтами. Поскольку грузы тяжелые, снимать их следует осторожно.
10. Для извлечения бака потребуется помощь. С этим процессом одной пары рук не обойтись. Сначала отсоедините амортизаторы, затем аккуратно снимите бак с пружин и извлеките его. После этого снимите ремень и мотор. В завершение открутите шкив, используя срединный болт. Если он заржавел, его можно смазать WD-40.
11. Внутри барабана находятся подшипники. Чтобы их заменить, необходимо разобрать бак. Если он спаян, его придется распилить ножовкой. Этот процесс требует много времени, и не все мастера берутся за него. В таком случае проще купить новый барабан. Если бак разборный, замена подшипников не составит труда.

Следуя этой последовательности действий, вы сможете полностью разобрать стиральную машину.

С вертикальной

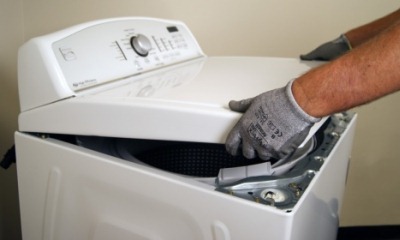

Разобрать стиральную машину с вертикальной загрузкой сложнее, чем с фронтальной. Такие устройства в России встречаются довольно редко.

Этапы разборки:

• Открутите винты по бокам;
• Аккуратно сдвиньте блок к себе;
• Отсоедините все электрические провода;
• Извлеките панель стиральной машины.

Продолжение разборки аналогично процессу с фронтальной загрузкой: снимаются лоток, панели и хомут. Завершает процесс демонтаж барабана, а также замена или ремонт неисправных компонентов.

Как собрать?

Собрать стиральную машину Samsung легко, если задокументировать каждый шаг на фотографиях. Процесс сборки выполняется в обратной последовательности.

Важно тщательно закрепить все провода и шланги. При установке деталей следите, чтобы они были надежно зафиксированы и не имели люфта.

Если хотя бы одна деталь будет упущена или установлена неверно, устройство не сможет работать должным образом. Поэтому крайне важно правильно разместить все элементы.

Возможные трудности

При разборке стиральной машины можно столкнуться с рядом проблем:

1. Повреждение проводки. Работая с проводами, проявляйте осторожность, так как они могут быть хрупкими. В случае обрыва замените испорченный участок.
2. Ущерб манжете. Чтобы избежать повреждений, не пытайтесь извлечь манжету острыми предметами, такими как нож. При использовании отвертки будьте предельно внимательны.
3. Выкручивание болтов. Если болты трудно откручиваются, используйте WD-40 для облегчения процесса.
4. Поломка патрубков или шкива.

Чтобы избежать мелких проблем и ненужных расходов, разборку стиральной машины следует проводить аккуратно и не спеша, стараясь не повредить компоненты.

В этом разделе вы найдете информацию о ремонте стиральных машин Samsung.

Видео по теме статьи

Как разобрать стиральную машину Samsung: видеоинструкция

Как разобрать самсунг samsung WF6458N7W

Заключение

Разбор стиральной машины Samsung — задача непростая, но выполнимая при серьезном подходе.

Важно соблюдать последовательность действий. Для определения местоположения компонентов рекомендуется использовать схему. Весь процесс следует документировать, чтобы впоследствии легко собрать устройство обратно.

Необходимые инструменты

Перед тем как приступить к разборке стиральной машины Samsung, важно подготовить все необходимые инструменты. Это не только упростит процесс, но и поможет избежать повреждений как машины, так и ее компонентов. Вот список инструментов, которые вам понадобятся:

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Крестовая отвертка обычно используется для снятия большинства винтов на корпусе, а плоская может пригодиться для работы с некоторыми креплениями.
• Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки, которые могут удерживать различные элементы, такие как насос или барабан. Убедитесь, что у вас есть ключи разных размеров.
• Плоскогубцы: Эти инструменты могут быть полезны для захвата и удержания мелких деталей, а также для снятия зажимов и хомутов.
• Ножницы по металлу: Если вам нужно будет обрезать провода или другие металлические элементы, ножницы по металлу будут незаменимы.
• Мультиметр: Этот инструмент поможет вам проверить электрические соединения и убедиться, что все компоненты работают должным образом. Он особенно полезен, если вы планируете диагностировать проблемы с электроникой.
• Фонарик: Хорошее освещение поможет вам лучше видеть внутренние компоненты машины, особенно если вы работаете в темном углу или под машиной.
• Перчатки: Работая с машиной, вы можете столкнуться с острыми краями или горячими поверхностями. Перчатки защитят ваши руки от травм.
• Коврик для работы: Удобный коврик поможет вам избежать повреждений пола и обеспечит комфорт во время работы.
• Контейнеры для мелких деталей: Используйте контейнеры или магнитные поддоны для хранения винтов и мелких деталей, чтобы не потерять их во время разборки.

Подготовив все перечисленные инструменты, вы сможете значительно упростить процесс разборки стиральной машины Samsung и избежать ненужных трудностей. Убедитесь, что все инструменты находятся под рукой, прежде чем начинать работу, чтобы не отвлекаться на поиски в процессе.

Безопасность при разборке

Перед тем как приступить к разборке стиральной машины Samsung, необходимо уделить особое внимание вопросам безопасности. Неправильные действия могут привести не только к повреждению устройства, но и к травмам. Вот несколько ключевых моментов, которые следует учесть:

• Отключите машину от сети: Перед началом любых работ убедитесь, что стиральная машина отключена от электросети. Это предотвратит риск поражения электрическим током.
• Закройте водопроводный кран: Перед разборкой обязательно перекройте подачу воды, чтобы избежать протечек и затопления. Также стоит отсоединить шланги, чтобы минимизировать риск повреждения.
• Используйте защитные средства: Рекомендуется использовать перчатки и защитные очки, чтобы защитить руки и глаза от острых краев и мелких деталей, которые могут вылететь во время разборки.
• Рабочее место: Подготовьте чистое и хорошо освещенное рабочее место. Убедитесь, что у вас есть достаточно места для размещения всех деталей и инструментов. Это поможет избежать потери мелких компонентов.
• Инструменты: Убедитесь, что у вас есть все необходимые инструменты под рукой, такие как отвертки, плоскогубцы, ключи и другие. Использование неподходящих инструментов может привести к повреждению машины или травмам.
• Следуйте инструкции: Если у вас есть руководство пользователя или схема разборки, обязательно следуйте им. Это поможет избежать ошибок и упростит процесс.
• Не спешите: Разборка стиральной машины требует терпения и внимательности. Не торопитесь, чтобы не повредить детали или не упустить важные шаги.

Соблюдение этих рекомендаций поможет вам безопасно разобрать стиральную машину Samsung и избежать неприятных ситуаций. Помните, что безопасность всегда должна быть на первом месте!

Частые проблемы и их решения

Стиральные машины Samsung, как и любая другая техника, могут сталкиваться с различными проблемами в процессе эксплуатации. Знание распространенных неисправностей и способов их устранения поможет вам не только сэкономить время, но и избежать лишних затрат на услуги мастеров. Рассмотрим наиболее частые проблемы и их решения.

1. Стиральная машина не включается

Если ваша стиральная машина не реагирует на нажатие кнопок, проверьте следующие моменты:

• Питание: Убедитесь, что машина подключена к сети и в розетке есть напряжение. Попробуйте подключить другое устройство, чтобы проверить работоспособность розетки.
• Шнур питания: Проверьте шнур на наличие повреждений. Если он поврежден, его необходимо заменить.
• Предохранитель: Проверьте, не сработал ли предохранитель в щитке. Если он сгорел, замените его.

2. Проблемы с отжимом

Если стиральная машина не отжимает белье, это может быть связано с несколькими факторами:

• Неправильная загрузка: Убедитесь, что барабан не перегружен. Если в нем слишком много белья, машина может не отжать его должным образом.
• Засорение фильтра: Проверьте фильтр насоса на наличие засоров. Если он забит, очистите его от мусора и ворса.
• Неисправность насоса: Если фильтр чистый, возможно, проблема в насосе. Проверьте его работоспособность и при необходимости замените.

3. Протечка воды

Протечки могут возникать по нескольким причинам:

• Неисправные уплотнители: Проверьте уплотнители дверцы и шлангов. Если они изношены или повреждены, их следует заменить.
• Проблемы с шлангами: Убедитесь, что шланги не имеют трещин и правильно подключены. Если шланг поврежден, замените его.
• Засорение дренажной системы: Проверьте дренажный шланг на наличие засоров. Очистите его, если это необходимо.

4. Ошибки на дисплее

Если на дисплее вашей стиральной машины появляются коды ошибок, это может указывать на различные проблемы:

• Код ошибки UE: Указывает на дисбаланс загрузки. Попробуйте перераспределить белье в барабане.
• Код ошибки 4C: Указывает на проблемы с подачей воды. Проверьте кран и шланги на наличие засоров.
• Код ошибки 5C: Указывает на проблемы с дренажом. Проверьте фильтр и дренажный шланг.

Знание этих распространенных проблем и их решений поможет вам быстро реагировать на неисправности и, возможно, устранить их самостоятельно. Однако, если проблема остается нерешенной, рекомендуется обратиться к специалисту для более глубокой диагностики и ремонта.
