Стиральные машины LG славятся своей надежностью и долговечностью, однако, как и любая техника, они могут сталкиваться с неисправностями, особенно в двигателе. В этой статье мы подробно рассмотрим устройство двигателя стиральной машины LG, а также предложим пошаговую инструкцию по выявлению неполадок, снятию, замене и подключению нового мотора. Вы также узнаете, где и по какой цене можно приобрести необходимые детали. Эта информация будет полезна как для опытных мастеров, так и для новичков, желающих самостоятельно справиться с ремонтом и сэкономить на услугах сервисного центра.
Устройство мотора стиралки ЛДжи
Большинство стиральных машин марки LG оснащены коллекторными моторами. Эти двигатели однофазные и имеют последовательное возбуждение обмоток.
В конструкции коллекторного мотора присутствуют:
- статор, состоящий из стальных пластин с медной обмоткой;
- ротор, включающий сердечник, обмотку и коллектор;
- таходатчик, который передает информацию о скорости вращения мотора на управляющий модуль;
- две графитовые щетки, обеспечивающие электрический контакт между статором и ротором.
Электрический ток проходит через обмотку статора и поступает на ротор. На валу ротора установлен шкив, который через приводной ремень приводит в движение барабан стиральной машины. Скорость вращения зависит от напряжения в сети. Частота вращения регулируется тахогенератором, а графитовые щетки обеспечивают надежный контакт между статором и ротором.
Под значительными нагрузками графитовые щетки и приводной ремень со временем изнашиваются, что может привести к сбоям в работе электродвигателя.
Современные модели стиральных машин LG оснащены инверторными электродвигателями. Компания LG первой внедрила такие двигатели в свои стиральные машины, что позволило ей занять лидирующие позиции на рынке.
По сравнению с коллекторными, инверторные моторы имеют следующие преимущества:
- высокая скорость набора оборотов;
- тихая работа;
- возможность настройки режима вращения барабана;
- простота и компактность конструкции.

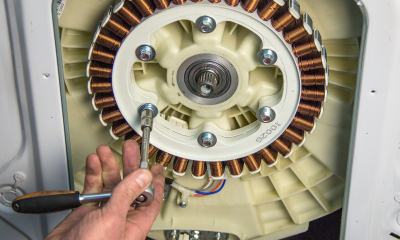

Инверторный двигатель представляет собой диск с валом, установленным на центральной оси.
Принцип работы инверторного двигателя основан на электромагнитной индукции. Вместо графитовых щеток управление током обмотки осуществляется инвертором. Ротор работает на высокой скорости, не теряя оборотов, что позволяет достичь оптимального отжима белья после стирки.
Отсутствие угольных щеток и приводного резинового ремня, которые быстро изнашиваются из-за трения, обеспечивает длительный срок службы инверторного мотора (производитель предоставляет гарантию минимум на 15 лет).
Замена
Счастливые владельцы стиральных машин LG с инверторным мотором редко задумываются о замене или ремонте двигателя. Проблемы возникают в основном у пользователей моделей с коллекторным двигателем.
О проблемах с обмоткой могут свидетельствовать:
- срабатывание предохранителя в распределительном щитке при запуске стиральной машины;
- постоянное отключение двигателя из-за перегрева;
- отсутствие реакции стиралки на команду запуска стирки.
Самостоятельно устранить повреждения обмотки невозможно. В этом случае единственным решением станет покупка и установка нового двигателя.
О износе щеток можно судить по неприятному скрипу, который возникает во время стирки. Также стоит обратить внимание на щетки двигателя, если барабан стиральной машины вращается только на низких оборотах.
Если есть подозрения на неисправность двигателя стиральной машины LG, его следует извлечь и провести детальное тестирование.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Отключите стиральную машину от сети и водоснабжения. | Отвертка, плоскогубцы |
| 2 | Снимите заднюю панель стиральной машины для доступа к двигателю. | Отвертка |
| 3 | Проверьте соединения проводов на наличие повреждений или коррозии. | Мультиметр |
| 4 | Измерьте сопротивление обмоток двигателя с помощью мультиметра. | Мультиметр |
| 5 | Если сопротивление обмоток вне нормы, замените двигатель. | Новый двигатель, отвертка, плоскогубцы |
| 6 | Установите новый двигатель и подключите все провода. | Отвертка, плоскогубцы |
| 7 | Соберите стиральную машину, установив заднюю панель на место. | Отвертка |
| 8 | Подключите стиральную машину к сети и водоснабжению, проверьте работу. | — |
Интересные факты
Вот несколько интересных фактов о диагностике неисправностей двигателя стиральной машины LG и его замене:
-
Системы самодиагностики: Многие современные стиральные машины LG оснащены функцией самодиагностики, которая позволяет пользователю выявить проблемы с двигателем и другими компонентами. Для этого достаточно нажать определенные кнопки на панели управления, и машина выдаст код ошибки, который можно расшифровать с помощью инструкции.
-
Проверка обмоток двигателя: Одним из самых распространенных методов диагностики неисправности двигателя является проверка обмоток с помощью мультиметра. Если сопротивление обмоток значительно отличается от нормы, это может указывать на короткое замыкание или обрыв, что требует замены двигателя.
-
Замена двигателя как DIY-проект: Замена двигателя стиральной машины LG может быть выполнена самостоятельно, если у вас есть базовые навыки работы с инструментами. Это может сэкономить значительную сумму денег по сравнению с вызовом специалиста. Однако важно следовать инструкции и соблюдать меры безопасности, чтобы избежать травм и повреждений устройства.
Как снять?
Процесс демонтажа электродвигателя выполняется по следующему плану:
-
Подготовка к работе. Отключите стиральную машину от сети, закройте кран подачи воды и отсоедините заливной шланг.
Извлеките сливной фильтр, который находится за люком в нижней части передней панели, и отодвиньте прибор от стены.
- Снимите заднюю панель стиральной машины. Для этого открутите все крепежные элементы по периметру панели с помощью крестовой отвертки.
- После снятия задней стенки перед вами откроется механическая часть устройства — шкив и приводной ремень. Сначала снимите ремень: одной рукой прокрутите шкив, другой — оттяните и снимите ремень.
- Под баком стиральной машины находится электродвигатель. Для его демонтажа отсоедините множество проводов. Перед отключением проводки обязательно сфотографируйте расположение разъемов и схему подключения к электродвигателю.
- После освобождения мотора от проводов открутите фиксирующие болты и аккуратно снимите двигатель с втулок, немного сдвинув его вперед.
Когда электродвигатель будет извлечен из корпуса стиральной машины, его можно внимательно осмотреть и протестировать на наличие неисправностей.
Чтобы выяснить, сгорел ли электродвигатель, поочередно подключите обмотку статора и ротора (оставшиеся концы) к источнику питания. Если двигатель не вращается, его следует заменить.
Для проверки щеток двигателя достаточно внимательно их осмотреть (они расположены по бокам корпуса). Стертые щетки значительно меньше по размеру, чем новые оригинальные детали. Даже если одна щетка изношена, обе детали необходимо заменить.
Проверить обмотку двигателя поможет мультиметр. Установите тестер в режим измерения сопротивления, затем прикрепите один щуп к обмотке ротора, а другой — к ламели. Разница в показаниях сопротивления не должна превышать 0,5 Ом.
После этого один щуп тестера прикладывают к корпусу, а второй — к обмотке. Звуковой сигнал укажет на наличие проблемы с обрывом обмотки (это может привести к поражению током).
Ремонт двигателя в домашних условиях (особенно обмотки) нецелесообразен с экономической точки зрения. По затратам времени и средств выгоднее заменить неисправный электродвигатель.
Как снять и отремонтировать двигатель стиральной машины LG, можно узнать из видео:
Как подключить новый?
После откручивания крепежных элементов и извлечения неисправного мотора из корпуса стиральной машины можно установить новый двигатель. Замена должна производиться новым механизмом, который точно соответствует демонтированной детали по форме крепления, мощности и другим техническим характеристикам.
Порядок действий:
- Вставьте новый двигатель втулками в посадочные отверстия и зажмите крепежные болты;
- Подключите проводку, ориентируясь на ранее сделанные фотографии;
- Осторожно прокручивая шкив, натяните на него ремень привода;
- Установите заднюю панель на место.
После завершения сборки подключите стиральную машину к канализации, водоснабжению и электросети, установите сливной фильтр и запустите тестовую стирку.
Где и по какой цене приобрести деталь?
Чтобы правильно выбрать новый двигатель для стиральной машины, необходимо знать название и номер модели устройства LG.
Эту информацию можно найти на специальной табличке, расположенной на передней панели под дверцей люка или на задней стенке машины.
Если табличка стерлась и символы стали неразборчивыми, модель и номер стиральной машины можно найти в паспорте бытовой техники.
Рекомендуется приобретать двигатель на специализированных сайтах, которые продают запчасти для бытовой техники. Это поможет минимизировать риски покупки некачественных подделок.
Цена нового мотора для стиральной машины LG варьируется от 3000 до 5000 рублей.
Вызов мастера
Отсутствие опыта в ремонте и незнание устройства стиральной машины LG — веская причина обратиться к квалифицированному специалисту из сервисного центра для замены двигателя. Контакты можно найти через интернет или по рекомендациям знакомых.
Профессионал быстро выявит и устранит проблему. Важно при подаче заявки предоставить точные данные о модели стиральной машины и все заметные симптомы неисправности.
Цены на услуги по замене двигателя стиральной машины LG начинаются от 1750 рублей. В эту сумму входят диагностика, снятие старого и установка нового двигателя. Оплата за сам электродвигатель производится отдельно.
Специалист не объявляет и не требует предоплату за свои услуги заранее. При подаче заявки сообщается лишь ориентировочная сумма, которая может измениться в зависимости от срочности и сложности работы.
Заключение
В большинстве случаев, если двигатель стиральной машины вышел из строя, его лучше заменить, так как ремонт может быть невыгодным. Решение о замене мотора в стиралках LG следует принимать только после тестирования снятого элемента и выяснения реальной причины поломки.
Диагностика неисправностей с помощью мультиметра
Для диагностики неисправностей двигателя стиральной машины LG с помощью мультиметра необходимо следовать определённым шагам. Мультиметр — это универсальный инструмент, который позволяет измерять напряжение, ток и сопротивление, что делает его незаменимым при поиске неисправностей в электрических цепях.
1. Подготовка к диагностике
- Перед началом работы отключите стиральную машину от электросети, чтобы избежать поражения электрическим током.
- Подготовьте мультиметр, установив его в режим измерения сопротивления (Ом).
2. Проверка обмоток двигателя
Сначала необходимо проверить обмотки двигателя на наличие короткого замыкания или обрыва. Для этого:
- Снимите крышку, чтобы получить доступ к двигателю. Обычно она находится на задней панели стиральной машины.
- Отсоедините разъемы от двигателя, чтобы избежать влияния других компонентов на измерения.
- Подключите щупы мультиметра к выводам обмоток. В большинстве случаев у двигателя есть две обмотки: основная и вспомогательная.
- Измерьте сопротивление между выводами каждой обмотки. Нормальные значения сопротивления должны находиться в пределах 1-10 Ом. Если вы видите бесконечное значение или очень низкое сопротивление, это может указывать на обрыв или короткое замыкание.
3. Проверка щеток и коллекторов
Если двигатель имеет щеточный механизм, необходимо проверить состояние щеток и коллекторов:
- Осмотрите щетки на наличие износа. Если они слишком короткие или поврежденные, их следует заменить.
- Проверьте коллектор на наличие загрязнений или повреждений. Если он сильно загрязнен, аккуратно очистите его с помощью изопропилового спирта и мягкой ткани.
- Измерьте сопротивление между щетками и коллектором. Нормальное значение должно быть низким (в пределах нескольких Ом). Если сопротивление высокое, это может указывать на проблемы с контактами.
4. Проверка управляющей электроники
Если двигатель и его компоненты в порядке, возможно, проблема кроется в управляющей электронике:
- Проверьте проводку, соединяющую двигатель с контроллером. Убедитесь, что нет повреждений или обрывов.
- Измерьте напряжение, подаваемое на двигатель, в режиме работы стиральной машины. Для этого переключите мультиметр в режим измерения переменного напряжения (AC) и подключите щупы к выводам двигателя.
- Если напряжение отсутствует или значительно ниже нормы, это может указывать на неисправность контроллера или других компонентов управления.
5. Завершение диагностики
После завершения всех измерений и проверок, сделайте выводы о состоянии двигателя. Если вы обнаружили неисправности, которые не поддаются ремонту, возможно, потребуется заменить двигатель. В противном случае, устраните выявленные проблемы и соберите стиральную машину обратно, убедившись, что все соединения надёжно закреплены.
Следуя этим шагам, вы сможете эффективно диагностировать неисправности двигателя стиральной машины LG и принять необходимые меры для их устранения.
Проверка других компонентов системы
Перед тем как делать выводы о неисправности двигателя стиральной машины LG, важно проверить и другие компоненты системы, которые могут влиять на работу устройства. Ниже приведены шаги, которые помогут вам в этом процессе.
1. Проверка электропитания
Первым делом убедитесь, что стиральная машина получает достаточное электропитание. Для этого:
- Проверьте, подключен ли шнур питания к розетке.
- Используйте тестер или мультиметр, чтобы убедиться, что в розетке есть напряжение.
- Проверьте предохранители или автоматические выключатели в электрическом щите, чтобы исключить возможность отключения питания.
2. Осмотр проводки
Следующим шагом является проверка состояния проводки, соединяющей двигатель с другими компонентами. Обратите внимание на:
- Наличие видимых повреждений, таких как порезы или обрывы проводов.
- Коррозию или окисление на контактах, которые могут привести к плохому соединению.
- Проверку разъемов на надежность соединения и отсутствие загрязнений.
3. Проверка управляющей платы
Управляющая плата отвечает за управление работой двигателя и других компонентов стиральной машины. Чтобы проверить ее:
- Осмотрите плату на наличие видимых повреждений, таких как сгоревшие элементы или трещины.
- Проверьте соединения и разъемы на плате, чтобы убедиться, что они надежно закреплены.
- Если у вас есть доступ к диагностическому режиму стиральной машины, запустите его, чтобы выявить возможные ошибки.
4. Проверка датчиков
Некоторые датчики, такие как датчик уровня воды и датчик температуры, могут влиять на работу двигателя. Проверьте их следующим образом:
- Убедитесь, что датчики не загрязнены и правильно подключены.
- Проверьте, нет ли механических повреждений или износа.
- При наличии мультиметра проверьте их работоспособность, следуя инструкциям в руководстве пользователя.
5. Проверка насоса
Неправильная работа насоса может привести к перегрузке двигателя. Для проверки насоса:
- Убедитесь, что насос не забит мусором и свободно вращается.
- Проверьте, нет ли утечек воды в области насоса.
- Проверьте проводку, соединяющую насос с управляющей платой.
После выполнения всех этих проверок вы сможете более точно определить, является ли причиной неисправности двигателя или же проблема кроется в других компонентах системы. Если все проверки не выявили проблем, возможно, стоит обратиться к специалисту для более глубокой диагностики и ремонта.
Советы по профилактике и уходу за двигателем
Чтобы продлить срок службы двигателя стиральной машины LG и минимизировать риск его неисправности, важно соблюдать несколько простых, но эффективных рекомендаций по профилактике и уходу.
Регулярная чистка фильтров
Фильтры стиральной машины играют ключевую роль в ее работе. Загрязненные фильтры могут привести к перегреву двигателя и его выходу из строя. Рекомендуется регулярно проверять и очищать фильтры от ворса, волос и других загрязнений. Это можно сделать раз в месяц или чаще, если машина используется активно.
Правильная загрузка белья
Перегрузка стиральной машины может привести к серьезным повреждениям двигателя. Следуйте рекомендациям производителя по максимальному весу загрузки. Также старайтесь равномерно распределять белье внутри барабана, чтобы избежать дисбаланса во время отжима, что может негативно сказаться на работе двигателя.
Использование качественных моющих средств
Не все моющие средства подходят для стиральных машин. Использование некачественных или неподходящих средств может привести к образованию накипи и загрязнению внутренних компонентов, включая двигатель. Выбирайте моющие средства, рекомендованные производителем, и следите за их количеством, чтобы избежать избыточного пенообразования.
Проверка состояния проводки и соединений
Регулярно проверяйте состояние проводки и электрических соединений, ведущих к двигателю. Изоляция проводов может со временем изнашиваться, что может привести к короткому замыканию или другим электрическим проблемам. Если вы заметили повреждения, немедленно замените провода или обратитесь к специалисту.
Своевременное устранение шумов и вибраций
Если вы заметили необычные шумы или вибрации во время работы стиральной машины, не игнорируйте эти сигналы. Они могут указывать на проблемы с двигателем или другими компонентами. Проверьте машину на наличие посторонних предметов, которые могли попасть в барабан, и убедитесь, что она установлена на ровной поверхности. Если шумы продолжаются, обратитесь к специалисту для диагностики.
Регулярное техническое обслуживание
Планируйте регулярное техническое обслуживание стиральной машины. Это может включать в себя проверку всех основных компонентов, включая двигатель, подшипники, ремни и другие механизмы. Профессиональная диагностика поможет выявить потенциальные проблемы до того, как они станут серьезными.
Следуя этим простым советам, вы сможете значительно продлить срок службы двигателя вашей стиральной машины LG и избежать дорогостоящего ремонта или замены. Забота о технике — это залог ее надежной работы на протяжении многих лет.
