Подробная инструкция, как разобрать стиральную машину Электролюкс самостоятельно

В данной статье мы предлагаем подробную инструкцию по разборке стиральной машины Электролюкс, как с вертикальной, так и с горизонтальной загрузкой. Знание того, как правильно разобрать и собрать стиралку, может оказаться полезным в случае необходимости ремонта, чистки или замены деталей. Следуя нашим пошаговым рекомендациям, вы сможете избежать ошибок и повреждений, а также сэкономить время и деньги на вызове специалиста.

Подготовка к разборке

Чтобы разборка стиральной машины прошла эффективно, соберите следующий набор инструментов:

• гаечные ключи;
• шлицевые и крестовые отвертки (предпочтительнее с магнитным наконечником для удержания мелких деталей);
• плоскогубцы (лучше использовать с прорезиненными ручками для удобства);
• жидкость WD-40 (незаменима для откручивания ржавых и закипевших болтов).

Также подготовьте тряпки и тазик для сбора оставшейся воды из бака и сливного шланга.

После сбора инструментов отключите стиральную машину от водопровода, канализации и электричества. Разместите её на открытом пространстве, чтобы ничто не мешало разборке.

Как разобрать стиральную машину

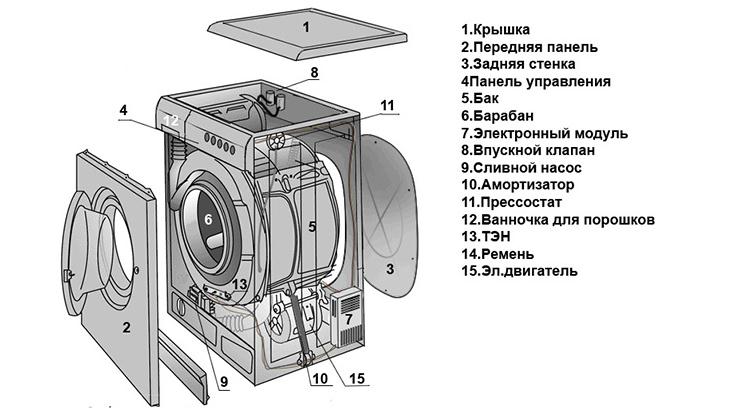

Схема устройства стиралки Electrolux

Понимание структуры и расположения ключевых компонентов стиральной машины значительно упрощает диагностику и ремонт этой бытовой техники.

Все внутренние элементы устройства скрыты за металлическими панелями корпуса (передней, задней и боковыми) и крышкой. Для увеличения срока службы стиральной машины в условиях повышенной влажности панели обрабатываются специальной защитной эмалью.

Стиральные машины Электролюкс бывают с вертикальной загрузкой (белье помещается через крышку) и с фронтальной загрузкой (люк находится на передней панели).

Внутреннее устройство (набор компонентов и механизмов, обеспечивающих стабильную и качественную работу стиральной машины) включает в себя:

1. Модуль управления — ключевой элемент, который управляет и контролирует работу всех механизмов стиральной машины.
2. Панель управления позволяет выбрать нужную программу, а также запустить или приостановить процесс стирки.
3. Прессостат и впускной клапан контролируют процесс набора воды в бак.
4. Двигатель — основная сила, обеспечивающая вращение барабана.
5. Таходатчик отслеживает скорость вращения барабана.
6. Трубчатый электронагреватель (ТЭН), расположенный в нижней части корпуса под баком, нагревает воду до необходимой температуры.
7. Термистор, встроенный в ТЭН, измеряет температуру воды.
8. Демпфер и пружины уменьшают вибрацию барабана во время стирки, полоскания или отжима.
9. Тяжелые бетонные или пластиковые блоки — противовесы, которые помогают снизить вибрацию в процессе работы стиральной машины.
10. Резиновый уплотнитель вокруг люка — манжета, обеспечивающая плотное прилегание двери и предотвращающая утечку воды.
11. Устройство блокировки люка защищает стиральную машину от протечек.
12. Сливной насос, фильтр и патрубки — основные элементы системы, отвечающие за слив отработанной воды из барабана.

На задней панели находятся шнур электропитания, а также сливной и наливной шланги.

Интересные факты

Вот несколько интересных фактов, связанных с разборкой стиральной машины Электролюкс:

1. Конструкция и доступность: Стиральные машины Электролюкс часто имеют модульную конструкцию, что облегчает процесс разборки. Многие детали, такие как насосы и фильтры, можно легко снять без необходимости полного разбора устройства, что делает ремонт более доступным для пользователей.

2. Безопасность прежде всего: Перед разборкой стиральной машины важно отключить её от электросети и закрыть подачу воды. Это не только предотвращает электрические удары, но и защищает от возможных протечек, которые могут произойти во время работы.

3. Документация и схемы: Многие производители, включая Электролюкс, предоставляют технические руководства и схемы для своих моделей. Эти документы могут содержать полезные советы по разборке и сборке, а также информацию о необходимых инструментах, что значительно упрощает процесс для тех, кто решает самостоятельно провести ремонт.

Как разобрать стиральную зануси,электролюкс (zanussi,electrolux). Видео №30

Алгоритм действий

Для каждого типа стиральной машины Электролюкс, в зависимости от способа загрузки, установлен определенный порядок разбора.

Бытовой прибор с горизонтальной загрузкой

Корпус стиральной машины с фронтальной загрузкой состоит из задней и передней частей, соединенных крепежными элементами по бокам.

Процесс разборки стиральной машины Электролюкс выполняется следующим образом:

1. Найдите два винта на задней стенке корпуса и выкрутите их. Немного подталкивайте крышку в сторону задней стенки, приподнимите и снимите с корпуса.
2. На боковых панелях, слева и справа, открутите два винта, фиксирующие заднюю панель.
3. В нижней части задней панели открутите два крепежных элемента.
4. С боков, предварительно открыв заглушки, открутите фиксирующие болты.
5. Разожмите и приподнимите пластиковые держатели, фиксирующие панель в верхней части корпуса.
6. Снимите заднюю панель.
7. Внутри порошкоприемника найдите пластиковый язычок, нажмите на него и аккуратно вытяните диспенсер из корпуса стиральной машины.
8. Открутите крепежные болты и снимите дверцу люка вместе с петлей.
9. Аккуратно подденьте пружину хомута шлицевой отверткой и снимите металлическое кольцо с манжеты. Резиновый уплотнитель заправьте внутрь барабана.
10. Открутите саморезы на левой стороне панели управления, аккуратно откройте защелки сверху и по бокам панели, не отключая проводку, и снимите блок управления.
11. Открутите саморезы вокруг замка люка, под панелью управления и вокруг сливного фильтра, затем снимите переднюю панель с корпуса.
12. Одной рукой удерживайте шкив, другой — снимите приводной ремень.
13. Открутите крепеж, удерживающий двигатель, отсоедините клеммы проводов питания, немного сдвиньте мотор к себе и вытащите механизм из корпуса.
14. Отсоедините провода от сливной помпы, открутите крепежные элементы, аккуратно поворачивая по часовой стрелке, и вытащите насос из корпуса.
15. Отсоедините проводку от ТЭНа, открутите центральный болт (он находится между контактами) и аккуратными раскачивающими движениями снимите нагревательный элемент с посадочного места.
16. Открутите центральные болты и демонтируйте противовесы.
17. С помощью плоскогубцев вытяните шпильку, удерживающую амортизаторы, и снимите парные элементы с нижней части бака и корпуса стиральной машины.
18. В верхней части корпуса отсоедините патрубки порошкоприемника, проводку наливного клапана, пружины, предварительно отсоединив трубочку, и демонтируйте прессостат.
19. Аккуратно приподнимая, снимите бак с пружин и вытащите его из корпуса.

На этом этапе разборка стиральной машины Электролюкс с фронтальной загрузкой завершена.

МЫ ЭТОГО НЕ ОЖИДАЛИ 😲 Ремонт стиральной машины Electrolux

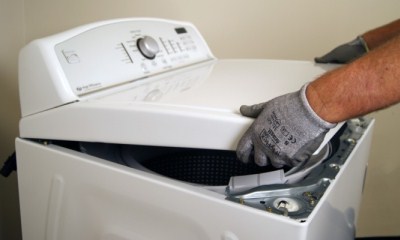

С вертикальной

Алгоритм действий:

1. Осторожно подденьте защелки с обеих сторон, приподнимите панель управления и отсоедините проводку от разъемов платы. Затем снимите панель с корпуса.

   Перед отключением проводов рекомендуется сделать фотографию схемы их подключения.

2. Отсоедините провода, выкрутите крепежные элементы и снимите электронную плату.
3. После отсоединения патрубков и проводки демонтируйте заливной клапан.
4. Выкрутите фиксирующие элементы на задней панели и один в нижней части передней панели, чтобы снять боковые стенки корпуса.
5. Извлеките двигатель, сливной насос и датчик уровня воды, которые находятся под баком. Для этого выкрутите крепеж, отключите проводку и аккуратно вытяните механизмы из корпуса.
6. Зафиксируйте колесо шкива деревянным бруском и осторожно снимите ремень привода.
7. Поднимите верхнюю панель (крышку) и извлеките порошкоприемник, который фиксируется на защелках.
8. Выкрутите болты, удерживающие крышку.
9. Отодвиньте резиновую манжету, чтобы получить доступ к саморезам, фиксирующим пластиковую планку. Выкрутите их и снимите верхнюю панель.
10. Выкрутите метизы, удерживающие вал, закройте дверцы бака и извлеките бак из корпуса.

На этом этапе процесс разборки стиральной машины с вертикальной загрузкой завершен.

Как собрать обратно?

Процесс сборки стиральной машины после разборки несложен. Вам нужно выполнить те же действия, что и при разборе, но в обратном порядке.

Основное правило успешной сборки — не торопитесь! В спешке можно упустить установку даже самой незначительной детали. Поспешность часто приводит к ошибкам, из-за которых придется снова разбирать машину.

На каждом этапе сборки важно сверяться с записями, фотографиями или видео, сделанными во время разборки устройства.

Какие могут возникнуть трудности?

Основная проблема при разборке стиральной машины — закисшие и ржавые крепежные элементы и механизмы.

Обычно открутить или снять такие детали с первого раза крайне сложно, а иногда и невозможно.

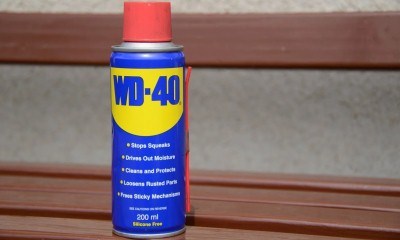

В этом случае на помощь приходит специальное средство — WD-40. Нужно обработать закисший элемент, подождать от пяти до тридцати минут (время ожидания зависит от степени налета или ржавчины), а затем, приложив немного усилий, открутить нужную деталь.

Заключение

Разборка стиральной машины марки Электролюкс требует времени, терпения и внимательности. Знание характеристик машин с разными типами загрузки значительно упростит и ускорит процесс демонтажа.

Необходимые инструменты для разборки

Перед тем как приступить к разборке стиральной машины Электролюкс, важно подготовить все необходимые инструменты. Это не только упростит процесс, но и поможет избежать повреждений как самой машины, так и ее компонентов. Вот список инструментов, которые вам понадобятся:

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Крестовая отвертка обычно используется для снятия винтов на задней панели и крышке, а плоская может пригодиться для работы с пластиковыми защелками.
• Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки, которые могут удерживать различные элементы, такие как насос или барабан. Обратите внимание на размеры, чаще всего понадобятся ключи на 10 и 13 мм.
• Плоскогубцы: Эти инструменты помогут вам аккуратно снять зажимы и другие крепления, которые могут быть труднодоступными для отверток.
• Нож: Обычный канцелярский нож может понадобиться для аккуратного разрезания изоляции или снятия старых уплотнителей.
• Мультиметр: Если вы планируете проверять электрические компоненты, мультиметр станет незаменимым инструментом для измерения напряжения и сопротивления.
• Ключ для фильтра: Если ваша модель имеет фильтр, который нужно периодически чистить, специальный ключ для фильтра облегчит эту задачу.
• Контейнеры для мелких деталей: Чтобы не потерять винты, шайбы и другие мелкие детали, подготовьте несколько контейнеров или коробок для их хранения.
• Перчатки: Работая с машиной, рекомендуется использовать перчатки, чтобы защитить руки от острых краев и загрязнений.
• Фонарик: Хорошее освещение поможет вам лучше видеть все детали, особенно если вы будете работать в труднодоступных местах.

Подготовив все перечисленные инструменты, вы сможете значительно упростить процесс разборки стиральной машины Электролюкс и избежать возможных проблем. Убедитесь, что у вас есть все необходимое под рукой, прежде чем начинать работу.

Безопасность при разборке

Перед тем как приступить к разборке стиральной машины Электролюкс, необходимо уделить особое внимание вопросам безопасности. Это поможет избежать травм и повреждений как оборудования, так и самого пользователя.

Во-первых, перед началом работы убедитесь, что стиральная машина отключена от электросети. Для этого необходимо вытащить вилку из розетки. Не оставляйте машину подключенной даже на время, так как случайное включение может привести к серьезным последствиям.

Во-вторых, рекомендуется отключить подачу воды к машине. Для этого закройте краны, которые подают воду на стиральную машину. Это поможет избежать протечек и затопления в процессе разборки.

Третьим важным шагом является подготовка рабочего места. Убедитесь, что у вас есть достаточно пространства для работы и что оно хорошо освещено. Уберите все лишние предметы, которые могут помешать процессу разборки. Также стоит подготовить необходимые инструменты: отвертки, плоскогубцы, ключи и другие, в зависимости от модели вашей стиральной машины.

Не забудьте использовать средства индивидуальной защиты. Рекомендуется надеть перчатки, чтобы защитить руки от острых краев и возможных повреждений. Если вы планируете работать с тяжелыми частями, такими как барабан или мотор, используйте защитные очки, чтобы избежать травм глаз.

Также стоит помнить о том, что внутри стиральной машины могут находиться остатки воды, даже если вы отключили подачу. Будьте осторожны при разборке, чтобы не пролить воду на пол и не создать скользкую поверхность.

Наконец, если у вас нет опыта в разборке бытовой техники, рекомендуется ознакомиться с инструкцией к вашей модели или обратиться за помощью к специалисту. Это поможет избежать ошибок и повреждений, которые могут возникнуть в процессе разборки.

Следуя этим простым рекомендациям, вы сможете безопасно разобрать стиральную машину Электролюкс и избежать неприятных ситуаций.

Чистка и обслуживание внутренних компонентов

Чистка и обслуживание внутренних компонентов стиральной машины Электролюкс — важный этап, который помогает продлить срок службы устройства и обеспечить его эффективную работу. В этом разделе мы рассмотрим основные шаги, которые необходимо предпринять для поддержания чистоты и исправности внутренних частей стиральной машины.

1. Подготовка к чистке

Перед началом работы убедитесь, что стиральная машина отключена от электросети. Это необходимо для вашей безопасности. Также рекомендуется отключить подачу воды. Подготовьте необходимые инструменты: отвертки (плоская и крестовая), мягкую тряпку, щетку с мягкой щетиной, а также специальные чистящие средства для бытовой техники.

2. Разборка корпуса

Для доступа к внутренним компонентам необходимо разобрать корпус стиральной машины. Обычно это включает в себя следующие шаги:

• Снимите верхнюю крышку, открутив винты, которые ее крепят. Обычно они находятся сзади машины.
• Снимите переднюю панель, открутив винты, расположенные внизу и по бокам. Будьте осторожны, чтобы не повредить защелки.
• Если необходимо, снимите боковые панели, чтобы получить доступ к другим компонентам.

3. Чистка барабана и фильтров

После того как вы получили доступ к внутренним компонентам, начните с чистки барабана. Для этого:

• Проверьте барабан на наличие посторонних предметов, таких как монеты или мелкие вещи. Удалите их.
• Протрите внутреннюю поверхность барабана мягкой тряпкой, смоченной в растворе уксуса и воды. Это поможет устранить накипь и неприятные запахи.

Не забудьте также очистить фильтры:

• Найдите фильтр, который обычно расположен в нижней части машины. Открутите его и аккуратно извлеките.
• Промойте фильтр под проточной водой, удаляя накопившиеся волосы и грязь.
• Убедитесь, что фильтр полностью высох, прежде чем устанавливать его обратно.

4. Чистка шлангов и насосов

Шланги и насосы также требуют регулярной чистки. Проверьте шланги на наличие засоров и повреждений:

• Отключите шланги от машины и тщательно промойте их водой.
• Проверьте насос на наличие засоров. Если он забит, аккуратно очистите его с помощью щетки.

5. Сборка и тестирование

После завершения чистки всех компонентов соберите стиральную машину в обратном порядке. Убедитесь, что все винты надежно закручены, а панели установлены на свои места. Подключите машину к электросети и подаче воды. Запустите тестовый цикл стирки без белья, чтобы убедиться, что все работает корректно и нет утечек.

Регулярное обслуживание и чистка внутренних компонентов стиральной машины Электролюкс помогут избежать серьезных поломок и обеспечат ее долгую и надежную работу. Рекомендуется проводить такую чистку не реже одного раза в 6 месяцев.
