Пошаговые действия, как разобрать стиральную машину Вирпул своими руками для ремонта

В данной статье мы подробно рассмотрим пошаговые действия по разборке стиральной машины Вирпул, что поможет вам не только понять устройство вашего прибора, но и самостоятельно провести диагностику и ремонт. Знание схемы устройства и правильная подготовка к разборке позволят избежать возможных ошибок и повреждений, а также сэкономить средства на вызове специалиста. Мы предоставим инструкции как для моделей с фронтальной, так и с вертикальной загрузкой, что сделает процесс доступным для владельцев различных моделей стиральных машин Whirpool.

Подготовка к разборке стиралки Whirpool

Подготовка к разборке стиральной машины Whirlpool — важный шаг, который нельзя игнорировать. Это поможет избежать задержек из-за поиска необходимых инструментов.

Для демонтажа вам понадобятся:

• плоскогубцы;
• отвертки различных типов или шуруповерт;
• гаечный ключ;
• молоток (при замене подшипников);
• пустое ведро и тряпка;
• смазка ВД-40 или аналогичные средства.

После сбора инструментов выберите подходящее место для работы.

В ванной комнате делать это неудобно из-за ограниченного пространства. Лучше переместить стиральную машину в более просторное помещение с хорошим освещением.

Перед транспортировкой необходимо отключить технику от всех коммуникаций. Чтобы защитить пол, накройте его картоном или плотной тканью. Рекомендуется также держать под рукой ведро и тряпку для удаления остатка воды из шлангов.

Ремонт стиральной машины Вирпул

Схема устройства СМА

Основные компоненты стиральных машин Whirlpool:

1. Двигатель. Коллекторный двигатель комплектуется приводным ремнем, в то время как инверторный соединен с барабаном напрямую.
2. Бак. Состоит из двух половин, внутри которых размещен барабан. В комплект входят крестовина, втулка, вал и подшипники. Внутри находятся отбойники (ребра жесткости).
3. Насос для слива воды. Включает мотор, крыльчатку и патрубки. Перед попаданием в насос вода проходит через сетчатый фильтр.
4. Амортизаторы. Две пружины, поддерживающие бак.
5. Плата управления. Ключевой элемент, отвечающий за все операции стиральной машины.
6. ТЭН. Отвечает за нагрев воды и располагается под баком.
7. Таходатчик. Следит за скоростью вращения барабана.
8. Прессостат. Небольшой датчик под верхней крышкой, определяющий уровень воды в баке.
9. Противовесы. Фиксируют устройство на месте во время работы, предотвращая вибрацию.

Кроме указанных компонентов, в конструкцию стиральной машины включены:

• сливной шланг,
• наливной шланг,
• входной фильтр,
• шнур питания.

Схема устройства стиральной машины помогает понять расположение каждого элемента. В целом, различия между моделями СМА марки Whirlpool минимальны и в основном касаются расположения барабана.

У машин с вертикальной загрузкой барабан находится сверху, а у моделей с фронтальной загрузкой – в центре. Его удерживают два амортизатора. На передней панели расположен люк с манжетой и УБЛ. У стиральных машин с вертикальной загрузкой плата управления и лоток для порошка находятся в верхней части, а барабан скрыт под крышкой.

Интересные факты

Вот несколько интересных фактов, связанных с разборкой стиральной машины Whirlpool своими руками:

1. Уникальная конструкция: Стиральные машины Whirlpool часто имеют модульную конструкцию, что облегчает их разборку и ремонт. Это означает, что многие детали можно заменить без необходимости разбирать всю машину, что экономит время и усилия.

2. Безопасность прежде всего: Перед началом разборки важно отключить машину от электросети и перекрыть подачу воды. Это не только предотвращает электрические удары, но и защищает от возможных протечек, которые могут произойти во время работы.

3. Документация и ресурсы: Многие модели стиральных машин Whirlpool имеют доступные онлайн-руководства и видеоинструкции, которые могут значительно упростить процесс разборки. Эти ресурсы могут помочь пользователям понять, как правильно разобрать машину, не повредив ее детали.

Эти факты подчеркивают, что разборка стиральной машины может быть не только полезной, но и безопасной, если следовать правильным шагам.

Как разобрать стиральную машинку? | Ремонт стиральных машин для начинающих с нуля

Инструкция

Схема разборки стиральной машины Вирпул зависит от типа загрузки. Это влияет на порядок выполнения операций.

Прибор с фронтальной загрузкой

Следуя этому алгоритму, вы сможете разобрать любую стиральную машину Whirlpool с горизонтальной загрузкой:

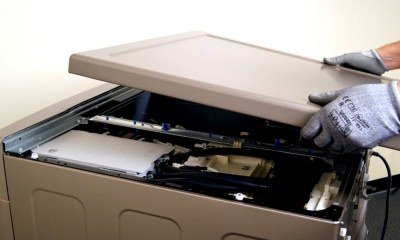

1. Сначала открутите верхнюю крышку. Она крепится двумя болтами, доступ к которым не вызывает затруднений. После их удаления приподнимите крышку и сдвиньте вперед.
2. Далее открутите винты, удерживающие панель управления, и снимите ее. За панелью находится электронный модуль, который фиксируется небольшими болтиками и защелками, которые нужно открыть.
3. Под верхней крышкой вы найдете датчик уровня воды. Он крепится одним болтом, который нужно выкрутить.
4. Следующий шаг — извлечение лотка для моющих средств. Для этого потяните за пластиковый язычок. Других фиксирующих элементов нет.
5. Чтобы снять переднюю стенку, открутите верхний крепежный винт. При необходимости демонтируйте крышку люка. Освободите хомут и извлеките манжету. После этого можно полностью снять переднюю стенку и отложить ее в сторону.
6. За передней стенкой находятся траверсы, которые нужно открутить.
7. Отключите контакты, ведущие к сетевому фильтру, и снимите его.
8. Демонтируйте клапан подачи воды, расположенный на задней панели в верхней части.
9. Открутите противовесы.
10. Снимите ремень и мотор.
11. Извлеките ТЭН, который крепится одним болтом. Доставайте его аккуратно, раскачивая из стороны в сторону.
12. Отсоедините термостат.
13. Извлеките бак. При необходимости раскрутите его на две половины.
14. Внутри бака находится барабан. Если вам нужен доступ к его внутренним компонентам, сначала снимите крестовину, затем шкив, сальник и подшипники.
15. Демонтируйте насос, отключив его от фильтра, сливного шланга и патрубков.

Теперь стиральная машина полностью разобрана. Вы можете приступать к ремонту или замене деталей.

Как разобрать стиральную машину Whirlpool, подскажет видео:

Как разобрать и поменять подшипники в стиральной машине Whirlpool AWO/D 41105

С вертикальной

Для разборки стиральной машины Вирпул с вертикальной загрузкой выполните следующие шаги:

1. Удалите крепежные элементы на боковых стенках корпуса. Они фиксируют верхнюю крышку.
2. Осторожно подденьте панель управления и отключите все контакты.
3. Под панелью управления найдите несколько болтов и открутите их. Один из винтов скрыт за уплотнителем; после его извлечения снимите верхнюю крышку.
4. Ослабьте хомуты и отсоедините патрубки.
5. Открутите болты, фиксирующие боковые стенки и переднюю панель.
6. Снимите ремень с двигателя.
7. Демонтируйте двигатель.
8. Уберите насос.
9. Открутите ТЭН.

После этого извлеките барабан и противовесы, а также снимите небольшие компоненты (прессостат, термостат, наливной фильтр) и шланги.

Как собрать обратно?

После завершения всех запланированных работ необходимо собрать стиральную машину. Все действия выполняются в обратном порядке, начиная с самого большого элемента — бака.

Когда бак установлен, следует установить насос, мотор и ТЭН. Затем сверху прикрепляют датчики, вставляют патрубки и фиксируют противовесы.

После того как все узлы займут свои места, собирают корпус. Прежде чем закрыть верхнюю крышку, важно еще раз убедиться в надежности крепления патрубков и плотности соединений контактов.

Если лоток для моющих средств и патрубки внутри покрыты известковым налетом, перед установкой необходимо удалить накипь. С этой задачей отлично справляется раствор на основе лимонной кислоты. Время замачивания составляет около 30 минут.

После подключения устройства к коммуникациям следует проверить его работоспособность. Для этого запускают стирку без белья. Можно выбрать короткую программу, главное, чтобы были задействованы все функции: нагрев воды и отжим.

Если стиральная машина функционирует исправно, нет протечек и избыточной вибрации, можно использовать технику в обычном режиме. Если после сборки замечены протечки, в первую очередь проверяют герметичность сливного шланга. Иногда проблему удается решить простым подтягиванием хомутов.

Сложности и способы их преодоления

Проблемы, с которыми можно столкнуться при разборке стиральной машины Вирпул:

• Чтобы избежать путаницы с болтами, крепящими различные детали, выкладывайте их на листы бумаги и делайте пометки. Можно также использовать спичечные коробки.
• При подключении платы управления возможно перепутать клеммы, что может привести к поломке устройства. Чтобы этого избежать, сделайте фото схемы подключения проводов на телефон.
• Некоторые болты могут быть трудно выкручиваемыми из-за ржавчины. В этом случае обработайте их смазкой для облегчения процесса.
• Если после сборки какой-либо элемент не функционирует, проверьте, насколько плотно прилегают контакты.
• Чтобы не повредить резьбу, не прикладывайте излишнюю силу. Болты должны быть надежно зафиксированы, но без чрезмерных усилий.

Заключение

Разобрать и собрать стиральную машину Вирпул просто, если следовать правильной последовательности шагов и заранее подготовиться.

Если возможно, пригласите помощника для демонтажа, так как некоторые детали легче снимать вдвоем из-за их веса и размеров.

Необходимые инструменты для разборки

Перед тем как приступить к разборке стиральной машины Вирпул, важно подготовить все необходимые инструменты. Это поможет вам избежать ненужных задержек и обеспечит безопасность во время работы. Ниже приведен список инструментов, которые вам понадобятся:

• Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что у вас есть отвертки разных размеров, чтобы подойти к различным винтам, которые могут встречаться в конструкции машины.
• Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки и болты, которые могут быть использованы для крепления различных частей машины. Лучше всего иметь ключи разных размеров, чтобы не столкнуться с проблемами при разборке.
• Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия зажимов и других креплений.
• Ключ для фильтров: Если ваша модель имеет фильтр, возможно, вам потребуется специальный ключ для его снятия. Это поможет избежать повреждений при работе с фильтром.
• Нож: Обычный канцелярский нож может понадобиться для разрезания изоляции или удаления старых уплотнителей.
• Фонарик: Хорошее освещение – залог успешной разборки. Фонарик поможет вам увидеть труднодоступные места и детали, которые могут быть скрыты.
• Перчатки: Работая с машиной, вы можете столкнуться с острыми краями или грязными деталями. Перчатки защитят ваши руки и обеспечат комфорт во время работы.
• Контейнер для мелких деталей: Чтобы не потерять винты, гайки и другие мелкие детали, используйте контейнер или магнитную подставку. Это поможет вам организовать рабочее пространство и упростит сборку машины обратно.

Убедитесь, что все инструменты находятся под рукой перед началом разборки. Это не только ускорит процесс, но и сделает его более безопасным и эффективным. После того как вы собрали все необходимые инструменты, можно переходить к следующему этапу – разборке стиральной машины Вирпул.

Безопасность при работе с электрическими компонентами

Перед тем как приступить к разборке стиральной машины Вирпул, необходимо уделить особое внимание безопасности, особенно при работе с электрическими компонентами. Неправильные действия могут привести не только к повреждению устройства, но и к серьезным травмам. Следуйте приведенным ниже рекомендациям, чтобы обеспечить свою безопасность во время работы.

• Отключите стиральную машину от сети: Прежде чем начать разборку, убедитесь, что стиральная машина отключена от электросети. Выключите ее из розетки, чтобы избежать риска поражения электрическим током.
• Используйте защитные перчатки: Рекомендуется надеть защитные перчатки, чтобы избежать порезов и травм при работе с острыми деталями и металлическими компонентами.
• Работайте в хорошо освещенном помещении: Убедитесь, что место, где вы будете разбирать машину, хорошо освещено. Это поможет вам лучше видеть детали и избежать ошибок.
• Изучите электрическую схему: Перед началом работы ознакомьтесь с электрической схемой вашей модели стиральной машины. Это поможет вам понять, какие компоненты отвечают за питание и управление, а также избежать случайного повреждения.
• Не трогайте оголенные провода: Если вы заметили оголенные провода или поврежденные соединения, не прикасайтесь к ним. Лучше всего заменить такие детали, чем пытаться их починить самостоятельно.
• Используйте инструменты с изолированными ручками: При работе с электрическими компонентами используйте инструменты с изолированными ручками. Это поможет снизить риск поражения током.
• Не работайте в условиях повышенной влажности: Избегайте разборки стиральной машины в помещениях с высокой влажностью, так как это увеличивает риск поражения электрическим током.
• Держите под рукой аптечку: На случай непредвиденных ситуаций, таких как порезы или ушибы, всегда имейте под рукой аптечку с необходимыми средствами первой помощи.

Следуя этим рекомендациям, вы сможете минимизировать риски и безопасно разобрать стиральную машину Вирпул своими руками. Помните, что безопасность всегда должна быть на первом месте!

Частые проблемы и их диагностика

Перед тем как приступить к разборке стиральной машины Вирпул, важно понимать, какие проблемы могут возникнуть и как их диагностировать. Это поможет вам определить, стоит ли разбирать машину самостоятельно или лучше обратиться к специалисту.

Вот несколько распространенных проблем, с которыми могут столкнуться владельцы стиральных машин Вирпул:

• Не включается машина: Если стиральная машина не реагирует на нажатие кнопки питания, проверьте, подключена ли она к электросети. Убедитесь, что в розетке есть напряжение, и проверьте предохранители.
• Не сливает воду: Если после стирки в баке остается вода, это может быть связано с засором в сливном шланге или фильтре. Проверьте, нет ли видимых препятствий, и очистите фильтр, если это необходимо.
• Шум во время стирки: Посторонние звуки могут указывать на проблемы с подшипниками барабана или на наличие посторонних предметов в баке. Откройте дверцу и проверьте барабан на наличие инородных объектов.
• Течь воды: Если вы заметили лужи под машиной, это может быть вызвано повреждением шлангов или уплотнителей. Проверьте все соединения на наличие утечек и замените поврежденные детали.
• Не нагревает воду: Если стиральная машина не нагревает воду, возможно, проблема в ТЭНе или термостате. Проверьте их работоспособность с помощью мультиметра.

Для диагностики проблем следуйте этим шагам:

1. Визуальный осмотр: Начните с внешнего осмотра машины. Проверьте наличие видимых повреждений, трещин или коррозии.
2. Проверка подключения: Убедитесь, что все шнуры и шланги правильно подключены и не имеют повреждений.
3. Тестирование функций: Запустите короткую стирку, чтобы проверить, работают ли основные функции, такие как отжим, слив и нагрев воды.
4. Использование диагностического режима: Многие модели Вирпул имеют встроенный диагностический режим. Ознакомьтесь с инструкцией к вашей модели, чтобы узнать, как его активировать.
5. Запись ошибок: Если машина выдает коды ошибок, запишите их и ознакомьтесь с руководством пользователя для определения причин неисправностей.

После диагностики вы сможете более точно определить, какие действия необходимо предпринять для устранения проблемы. Если вы уверены в своих силах, можно переходить к разборке стиральной машины для более глубокого анализа и ремонта.
