Стиральные машины Bosch славятся своей надежностью и долговечностью, однако время от времени может возникнуть необходимость в их разборке для ремонта или обслуживания. В этой статье мы предоставим полезную инструкцию, которая поможет вам самостоятельно разобрать стиральную машину Бош, будь то модель с горизонтальной или вертикальной загрузкой. Вы узнаете о схеме устройства прибора, а также получите рекомендации по правилам разборки и сборки, что позволит вам не только сэкономить на услугах мастеров, но и лучше понять работу вашего бытового помощника.
Подготовка к работе
Перед разборкой стиральной машины Bosch важно тщательно подготовиться. Это поможет избежать отвлечений на поиски инструментов и мелких деталей во время работы.
Этапы подготовки:
- Освободите пространство для разборки устройства. В ванной комнате это может быть неудобно, поэтому лучше вынести стиральную машину в хорошо освещенное место.
- Укройте пол картоном или плотной пленкой, чтобы защитить его от грязи и повреждений.
- Подготовьте небольшие контейнеры для хранения болтов. Рекомендуется подписать каждый из них, чтобы избежать путаницы с винтами.
- Отключите машину от всех коммуникаций, извлеките сливной шланг из стока и отключите устройство от электросети.
- Возьмите телефон для фотографирования процесса разборки. Снимки помогут вам быстро и точно собрать стиральную машину обратно.
- Подготовьте емкость для сбора оставшейся воды из аварийного шланга. Полезно также иметь под рукой тряпки для устранения возможных протечек.
Минимальный набор инструментов:
- набор отверток или шуруповерт с различными насадками;
- молоток;
- пассатижи;
- торцевые и рожковые ключи;
- смазка, например, ВД-40 — пригодится, если детали или болты заржавели.
После сбора всех инструментов можно переходить к основному этапу разборки.

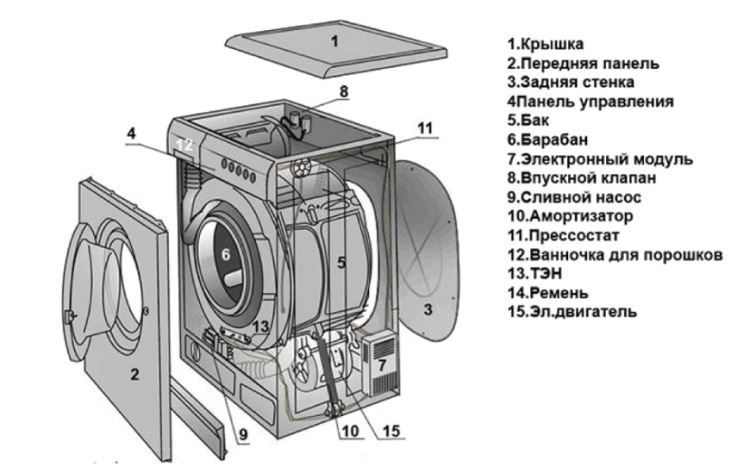

Схема устройства
Четкое представление о конструкции стиральной машины Бош и расположении ее ключевых компонентов поможет вам правильно разобрать устройство. Хотя в зависимости от модели могут быть небольшие различия, основные элементы остаются одинаковыми.
Все детали находятся внутри металлического корпуса, состоящего из боковых панелей, передней и задней стенок, крышки и дна. В моделях с вертикальной загрузкой люк скрыт.
У стиральных машин с фронтальной загрузкой люк расположен на передней панели. Он фиксируется двумя петлями. На фронтальной панели также имеется механизм блокировки люка, ручка для его открытия и манжета.
На внешней стороне находится панель управления, которая включает поворотные ручки, кнопки и экран (в старых моделях экрана может не быть). За ней располагается электронный модуль, фильтр от помех и его защитный кожух. Отдельное гнездо предназначено для порошкоприемника.
Внутри корпуса можно найти следующие конструктивные элементы:
- бак и барабан;
- датчики контроля пенообразования, дисбаланса, WPS, уровня воды, 3D-датчик и другие;
- впускной и выпускной клапаны;
- насос;
- ТЭН;
- амортизаторы;
- противовесы;
- двигатель;
- ремень (в моделях с прямым приводом ремня нет).
Отдельными компонентами являются шнур питания, сливной и наливной шланг.
| Шаг | Описание действий | Полезные советы |
|---|---|---|
| 1 | Отключите стиральную машину от сети и водопровода. | Убедитесь, что все жидкости слиты, чтобы избежать протечек. |
| 2 | Снимите верхнюю крышку, открутив винты сзади. | Используйте магнитный контейнер для хранения винтов. |
| 3 | Снимите переднюю панель, открутив винты и отсоединив провода. | Запоминайте порядок подключения проводов для последующей сборки. |
| 4 | Извлеките барабан, открутив крепления и отсоединив ремень. | Проверьте состояние подшипников и амортизаторов. |
| 5 | Очистите внутренние компоненты от накипи и грязи. | Используйте специальные чистящие средства для стиральных машин. |
| 6 | Соберите машину в обратном порядке, проверяя все соединения. | Перед подключением проверьте все детали на наличие повреждений. |
Интересные факты
Вот несколько интересных фактов, связанных с разборкой стиральной машины Бош своими руками:
-
Конструкция и доступность: Стиральные машины Бош часто имеют модульную конструкцию, что упрощает процесс разборки. Многие детали, такие как насосы и фильтры, могут быть легко сняты без необходимости разбирать всю машину, что позволяет пользователям проводить мелкий ремонт самостоятельно.
-
Безопасность прежде всего: Перед разборкой стиральной машины важно отключить её от электросети и перекрыть подачу воды. Это не только предотвращает риск поражения электрическим током, но и защищает от возможных протечек и повреждений.
-
Документация и ресурсы: Бош предоставляет пользователям доступ к руководствам и схемам для своих моделей, что делает процесс разборки более понятным. Существуют также онлайн-форумы и видеоуроки, где опытные пользователи делятся своими советами и рекомендациями по ремонту, что может значительно облегчить задачу.
Правила разборки стиралки Bosch
При анализе следует придерживаться последовательности действий, соответствующей типу загрузки устройства. Алгоритм может варьироваться, но изменения будут незначительными.
С горизонтальной загрузкой
Пошаговая инструкция по разборке стиральной машины Бош с фронтальной загрузкой:
- Удалите верхнюю крышку. Для этого открутите два винта на задней панели. Поднимите крышку вверх и сдвиньте её вперед.
- Открутите винты, удерживающие панель управления, и снимите её. Для демонтажа модуля управления откройте защелки: сначала освободите две верхние и две нижние справа, затем три центральные, одну нижнюю и одну верхнюю слева.
- Под крышкой находится прессостат, который нужно демонтировать.
- Извлеките порошкоприемник, нажав на специальный язычок.
- Снимите переднюю панель корпуса: открутите верхний винт крепления, освободите хомут и вытащите манжету, затем открутите нижние винты. Фронтальная стенка будет снята.
- После демонтажа передней панели открутите траверсы и отсоедините провода сетевого фильтра.
- Открутите клапан подачи воды на задней панели.
- Освободите крепления бака, открутите мотор и противовесы.
- Снимите ТЭН, который обычно фиксируется одним винтом. Если ТЭН трудно извлечь, используйте раскачивающие движения.
- Отсоедините температурный датчик.
- Снимите бак вместе с амортизаторами. Если требуется его разборка, разъедините клипсы, соединяющие две половины. Затем демонтируйте шкив, выбейте сальник и подшипники.
- В завершение снимите помпу. Отсоедините её от наливного шланга (от патрубка барабана она была отсоединена ранее), снимите крепления и извлеките из корпуса.
После разборки всех компонентов стиральной машины можно переходить к ремонту. Узнать, как снять верхнюю крышку, можно здесь.
Как разобрать стиральную машину Бош, вам подскажет видео:
С вертикальной
Процесс разборки стиральной машины Бош с вертикальной загрузкой в целом схож с разборкой моделей с фронтальной загрузкой. Однако порядок выполнения шагов отличается:
- Сначала снимите панель управления, расположенную на верхней крышке. Она фиксируется защелками;
- Аккуратно отключите провода и открутите винты, удерживающие плату управления;
- Отсоедините наливной клапан, предварительно сняв с него шланг;
- Далее демонтируйте верхнюю и боковые панели;
- Затем отсоедините хомут от барабана.
После этого продолжайте действия по инструкции для стиральных машин с фронтальной загрузкой.
Как собрать прибор?
Если вы разобрали стиральную машину Bosch, сборка не вызовет затруднений. Все шаги выполняйте в обратном порядке, начиная с установки амортизаторов и бака.
Не торопитесь. Если вы фотографировали процесс разборки, эти снимки могут быть полезны на этом этапе. После завершения сборки убедитесь, что ни одна деталь не осталась без внимания. В конструкции стиральных машин Bosch нет лишних элементов.
Особое внимание уделите подключению проводов. Если контакты другого компонента окажутся в гнезде ТЭНа, это может привести к короткому замыканию как деталей, так и электронного модуля, ремонт которого может обойтись дорого.
Болты нужно закручивать тщательно, чтобы они не вышли из резьбы в процессе эксплуатации. Если на них есть ржавчина, ее следует удалить. Также проверьте состояние шлангов, патрубков и ТЭНа.
При наличии известкового налета его нужно удалить. Для этого можно использовать специальные кислото-содержащие средства или народные рецепты, такие как сода и 9% уксус. Не забудьте заменить изношенные резинки и прокладки.
Трудности и способы их преодоления
Стиральная машина марки Бош имеет сложную конструкцию, поэтому при разборке неопытный человек может столкнуться с рядом трудностей:
- Неправильное подключение проводов и крепление компонентов. Чтобы избежать этого, рекомендуется фотографировать исходное положение всех элементов.
- Залипание стенок корпуса, особенно верхней крышки. Если она снимается с трудом, осторожно подденьте её плоским тупым предметом.
- Затрудненное откручивание болтов. Для облегчения процесса их следует смазать силиконом.
- Протекание воды из аварийного шланга. Его нужно вскрыть заранее, до начала разборки. В патрубках может оставаться жидкость, которая может попасть на пол и электронику, что недопустимо.
Заключение
При разборке стиральной машины Бош важно настроиться на длительный процесс. Если у вас нет опыта, это может занять целый день. Будьте осторожны при снятии деталей, чтобы не повредить их, так как оригинальные запчасти Bosch стоят дорого.
Необходимые инструменты
Перед тем как приступить к разборке стиральной машины Бош, важно подготовить все необходимые инструменты. Это не только упростит процесс, но и обеспечит безопасность работы. Вот список инструментов, которые вам понадобятся:
- Отвертки: Вам понадобятся как крестовые, так и плоские отвертки. Убедитесь, что у вас есть отвертки разных размеров, так как в машине могут быть винты с различными головками.
- Гаечные ключи: Набор гаечных ключей поможет вам открутить гайки и болты, которые могут быть использованы для крепления различных частей машины.
- Плоскогубцы: Эти инструменты пригодятся для захвата и удержания мелких деталей, а также для снятия зажимов и хомутов.
- Нож: Обычный канцелярский нож может быть полезен для разрезания изоляции или удаления старых уплотнителей.
- Мультиметр: Если вы планируете проверять электрические компоненты, мультиметр поможет вам измерить напряжение и сопротивление.
- Фонарик: Хорошее освещение поможет вам увидеть труднодоступные места внутри машины, особенно если вы работаете в плохо освещенном помещении.
- Перчатки: Защитные перчатки защитят ваши руки от острых краев и грязи, которая может находиться внутри устройства.
- Контейнеры для мелких деталей: Используйте небольшие контейнеры или пакетики для хранения винтов, гаек и других мелких деталей, чтобы не потерять их во время разборки.
- Инструкция по эксплуатации: Наличие инструкции по эксплуатации вашей модели стиральной машины Бош поможет вам лучше понять, как она устроена и какие шаги необходимо предпринять для разборки.
Подготовив все вышеперечисленные инструменты, вы сможете значительно упростить процесс разборки стиральной машины и избежать возможных проблем. Убедитесь, что у вас есть достаточно времени и терпения, так как разборка может занять некоторое время, особенно если вы делаете это впервые.
Безопасность при разборке
Перед тем как приступить к разборке стиральной машины Бош, необходимо уделить особое внимание вопросам безопасности. Неправильные действия могут привести не только к повреждению устройства, но и к травмам. Вот несколько важных рекомендаций, которые помогут вам обеспечить безопасность во время работы.
1. Отключите машину от электросети. Прежде всего, убедитесь, что стиральная машина отключена от электричества. Для этого вытащите вилку из розетки. Это предотвратит случайное включение устройства во время разборки, что может привести к электрическому удару.
2. Перекройте подачу воды. Перед тем как начать разборку, закройте краны подачи воды к стиральной машине. Это поможет избежать протечек и затопления, если вы случайно откроете какие-либо соединения.
3. Подготовьте рабочее место. Найдите просторное и хорошо освещенное место для работы. Убедитесь, что на столе или полу достаточно места для размещения всех деталей и инструментов. Уберите все лишние предметы, которые могут отвлекать вас во время работы.
4. Используйте защитные средства. Рекомендуется надеть защитные очки и перчатки, чтобы избежать травм. Очки защитят ваши глаза от мелких частиц, которые могут вылететь при разборке, а перчатки помогут избежать порезов и ссадин.
5. Ознакомьтесь с инструкцией. Перед началом разборки ознакомьтесь с руководством пользователя вашей стиральной машины. В нем могут содержаться важные рекомендации и предостережения, касающиеся разборки и ремонта устройства.
6. Работайте аккуратно. При разборке старайтесь не спешить и действовать аккуратно. Используйте подходящие инструменты и не применяйте чрезмерную силу, чтобы не повредить детали. Если что-то не получается, лучше остановиться и подумать, чем продолжать действовать наугад.
7. Сохраняйте порядок. Во время разборки старайтесь сохранять порядок. Убирайте все снятые детали в отдельные контейнеры или маркируйте их, чтобы не потерять и не перепутать при сборке. Это значительно упростит процесс обратной сборки.
Следуя этим простым рекомендациям, вы сможете обеспечить свою безопасность и избежать неприятных ситуаций во время разборки стиральной машины Бош. Помните, что безопасность всегда должна быть на первом месте!
Обслуживание и уход после сборки
После успешной сборки стиральной машины Бош, важно уделить внимание ее обслуживанию и уходу, чтобы продлить срок службы устройства и обеспечить его эффективную работу. В этом разделе мы рассмотрим ключевые аспекты, которые помогут вам поддерживать вашу стиральную машину в идеальном состоянии.
Регулярная чистка фильтров
Фильтры стиральной машины играют важную роль в предотвращении засоров и обеспечении нормальной работы устройства. Рекомендуется проверять и чистить фильтры не реже одного раза в месяц. Для этого:
- Отключите машину от электросети.
- Найдите доступ к фильтру, который обычно расположен в нижней части машины.
- Откройте крышку фильтра и аккуратно извлеките его.
- Очистите фильтр от накопившихся волос, ворса и других загрязнений под струей воды.
- Установите фильтр обратно на место и закройте крышку.
Проверка шлангов и соединений
Регулярно проверяйте состояние шлангов, которые подводят воду к стиральной машине и отводят сточные воды. Убедитесь, что:
- Шланги не имеют трещин или повреждений.
- Соединения надежно закреплены и не протекают.
- Шланги не перегибаются и не перекручиваются во время работы машины.
Очистка барабана и уплотнителей
Для предотвращения появления неприятных запахов и плесени, важно регулярно очищать барабан стиральной машины и уплотнители дверцы. Для этого:
- Запустите пустую стирку на высоких температурах (90°C) с добавлением специального средства для очистки стиральных машин или уксуса.
- После завершения цикла протрите уплотнители дверцы мягкой тряпкой, чтобы удалить остатки влаги и грязи.
Проверка уровня и устойчивости машины
После сборки стиральной машины убедитесь, что она стоит на ровной поверхности и не качается. Неправильная установка может привести к шуму и вибрациям во время работы. Для проверки:
- Используйте уровень, чтобы убедиться, что машина стоит ровно.
- При необходимости отрегулируйте ножки машины, чтобы добиться устойчивости.
Использование качественных моющих средств
Выбор правильных моющих средств также играет важную роль в уходе за стиральной машиной. Используйте только те порошки и гели, которые подходят для вашей модели и не содержат агрессивных химикатов. Это поможет избежать образования накипи и других отложений внутри машины.
Плановое техническое обслуживание
Рекомендуется проводить плановое техническое обслуживание стиральной машины каждые 6-12 месяцев. Это может включать:
- Проверку состояния всех внутренних компонентов.
- Очистку системы от накипи.
- Проверку работоспособности электроники и датчиков.
Следуя этим рекомендациям, вы сможете обеспечить надежную и долгосрочную работу вашей стиральной машины Бош, а также избежать многих распространенных проблем, связанных с ее эксплуатацией.
